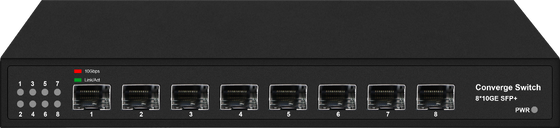

8-پورت کامل 10G SFP + فایبر اترنات سوئیچ 1G 2.5G سازگار بدون فن غیر مدیریت شده CE FCC

ویژگی های کلیدی

1. اتصال فیبر 10G با کارایی بالا

مجهز به پورت فیبر 8 × 10G SFP+

از نرخ انتقال 1.25G، 2.5G و 10G پشتیبانی می کند

سازگاری انعطاف پذیر با ماژول های اپتیکال گیگابیت، چند گیگابیتی و 10G

2. سوئیچینگ سرعت سیم غیر مسدود کننده

ظرفیت سوئیچینگ 160 گیگابیت بر ثانیه

نرخ ارسال بسته 119.04 مگاپیکسل

معماری ذخیره و ارسال با بافر بسته 12 مگابیت

حمل و نقل نرخ کامل خط را در همه پورت ها به طور همزمان ارائه می دهد

3. منابع سخت افزاری با ظرفیت بالا

جدول آدرس MAC 16K

128 مگابایت رم

حافظه فلش 16 مگابایت

از فریم های جامبو تا 12 کیلوبایت پشتیبانی می کند

4. عملیات قابل اعتماد و پایدار

چیپست سوئیچینگ با کارایی بالا درجه صنعتی

طراحی محفظه فولادی برای دوام بیشتر

اتلاف حرارت بدون فن برای پایداری طولانی مدت

حفاظت ESD تا تخلیه هوا 8 کیلو ولت و تخلیه تماس 6 کیلو ولت

5. استقرار Plug-and-Play

پشتیبانی خودکار MDI/MDIX

بدون نیاز به پیکربندی

نشانگرهای LED برای قدرت، وضعیت پیوند، سرعت و نظارت بر فعالیت

6. مطابقت با استانداردها

IEEE 802.3 اترنت

IEEE 802.3ab اترنت گیگابیتی

اترنت IEEE 802.3bz 2.5G

IEEE 802.3ae اترنت 10 گیگابیتی

کنترل جریان IEEE 802.3x

7. سازگاری فیبر انعطاف پذیر

پشتیبانی از فیبر چند حالته و تک حالته

سازگار با فرستنده های نوری SFP و SFP+

از ماژول های نوری SR، LR، ER و BiDi پشتیبانی می کند

داده های فنی

برنامه های کاربردی

1. شبکه های پردیس سازمانی

تجمیع فیبر پهنای باند بالا را برای ساختمان های دانشگاه، آزمایشگاه ها، موسسات آموزشی و شبکه های اداری فراهم می کند.

2. اتصال لبه مرکز داده

از دسترسی به سرور پرسرعت، شبکه ذخیره سازی و پیوندهای تجمعی که به عملکرد قابل اعتماد 10G نیاز دارند، پشتیبانی می کند.

3. امنیت و سیستم های نظارت تصویری

ایده آل برای استقرار دوربین IP در مقیاس بزرگ که در آن جریان های ویدئویی با وضوح بالا به انتقال فیبر پایدار و بدون تداخل نیاز دارند.

مخابرات و شبکه های پهن باند

مناسب برای اپراتورهای مخابراتی، زیرساخت ISP و شبکه های باند پهن فیبر شهری.

4. شبکه های صنعتی و تاسیساتی

ارتباطات فیبر قابل اعتماد را برای تاسیسات برق، سیستم های حمل و نقل، شبکه های راه آهن و پروژه های زیرساختی دولتی ارائه می دهد.

5. بسترهای انتقال چند رسانه ای

از انتقال همزمان صدا، ویدئو و داده برای ویدئو کنفرانس، آموزش از راه دور، پخش و برنامه های چند رسانه ای پشتیبانی می کند.

7. زیرساخت شهر هوشمند

اتصالات ستون فقرات فیبر با ظرفیت بالا را برای سیستم های حمل و نقل هوشمند، شبکه های امنیت عمومی و زیرساخت های دیجیتال شهری فعال می کند.

چارچوب QC

1. استانداردهای کیفیت و انطباق

تجهیزات انتقال نوری صنعتی برای محیط‌های ارتباطی حیاتی طراحی شده‌اند که پایداری در مسافت طولانی، مقاومت الکترومغناطیسی و عملکرد مداوم ضروری است. برای اطمینان از عملکرد قابل اعتماد در شرایط سخت استقرار، همه محصولات تحت یک سیستم مدیریت کیفیت جامع و همسو با استانداردهای صنعت بین‌المللی توسعه و تولید می‌شوند.

فرآیند ساخت و تأیید مطابق با موارد زیر است:

* سیستم های مدیریت کیفیت ISO9001
* الزامات گواهینامه CE و FCC
* انطباق با محیط زیست RoHS
* استانداردهای عملکرد دستگاه فیبر نوری IEC 61753
* مشخصات طول موج ITU-T G.694.1 برای سیستم های انتقال نوری

علاوه بر استانداردهای انطباق بین‌المللی، محصولات بر اساس شبکه‌های صنعتی و الزامات ارتباط فیبر از راه دور که معمولاً در موارد زیر یافت می‌شوند تأیید می‌شوند:

* سیستم های اتوماسیون صنعتی
* شبکه های ارتباطی برق
* زیرساخت های حمل و نقل
* سیستم های ترافیکی هوشمند
* تاسیسات نفت و گاز
* شبکه های ارتباطی راه آهن
* سیستم های امنیتی و نظارتی

توجه ویژه به قابلیت اطمینان انتقال نوری، قابلیت ضد تداخل، حفاظت از نوسانات، و عملکرد ارتباطی پایدار در محیط‌های عملیاتی صنعتی پیچیده داده شده است.

2. فرآیند کنترل کیفیت

یک چارچوب کنترل کیفیت سختگیرانه سرتاسر در سراسر منبع یابی مواد، مونتاژ نوری، اعتبار سنجی انتقال و بازرسی تحویل نهایی اجرا می شود.

2.1 بازرسی مواد ورودی

تمامی اجزای حیاتی نوری و الکترونیکی قبل از ورود به خط تولید بررسی می شوند.

اهداف بازرسی عبارتند از:

* فیبرهای نوری و قطعات پچ
* اتصالات و آداپتورهای فیبر
* تراشه های انتقال نوری
* ماژول های برق درجه صنعتی
* دستگاه های حفاظت در برابر برق گرفتگی و صاعقه
* مجموعه های PCB و رابط های ارتباطی
* محفظه های فلزی و اجزای حرارتی

بازرسی ورودی، سازگاری قطعات، پایداری انتقال و قابلیت اطمینان طولانی مدت را در شرایط عملیاتی صنعتی تضمین می کند.

2.2 مونتاژ تولید و کنترل کوپلینگ نوری

در طول تولید، رویه‌های مونتاژ دقیقی برای حفظ پایداری انتقال سیگنال نوری و یکپارچگی مکانیکی اجرا می‌شوند.

نکات کلیدی کنترل عبارتند از:

* تأیید تراز مسیر نوری
* بازرسی دقیق جفت فیبر
* سازگاری درج اتصال دهنده
* بازرسی لحیم کاری PCB
* تایید سپر و زمین
* تایید ساختار اتلاف حرارتی

پرسنل تولید و سیستم های بازرسی خودکار به طور مشترک کیفیت مونتاژ را برای کاهش اتلاف سیگنال و بهبود پایداری انتقال تأیید می کنند.

2.3 بررسی عملکرد و عملکرد انتقال

هر واحد قبل از ارسال تحت آزمایش انتقال و ارتباط جامع قرار می گیرد.

روش های آزمایش عبارتند از:

* تأیید شاخص انتقال نوری
* تست عملکرد انتقال رله
* تست ثبات حمل و نقل بسته
* اعتبار سنجی میرایی نوری
* تأیید صحت پیوند
* تست تداوم ارتباط فیبر
* تأیید مسیر انتقال اضافی
* بررسی ارتباطات پروتکل اترنت و صنعتی

محصولات تحت بارهای شبکه شبیه سازی شده برای اطمینان از عملکرد پایدار ارتباط نوری در فواصل طولانی آزمایش می شوند.

2.4 تست حفاظت و قابلیت اطمینان

تجهیزات انتقال نوری صنعتی باید تحت شرایط پر سر و صدای الکتریکی و شرایط محیطی سخت کار کنند.

برای اطمینان از قابلیت اطمینان میدانی، محصولات تحت:

* تست حفاظت از نوسانات
* تست ایمنی ESD
* تأیید مقاومت تداخل الکترومغناطیسی
* تست تحمل نوسانات برق
* تست استرس عملیات مداوم
* چرخه حرارتی و تست های عملیات دمای بالا/پایین

این رویه‌ها به اعتبارسنجی ثبات ارتباطات در طول سناریوهای استقرار صنعتی در دنیای واقعی کمک می‌کنند.

2.5 پیری و بازرسی نهایی

قبل از حمل و نقل، تمام تجهیزات تحت آزمایش پیری طولانی مدت و رگرسیون قرار می گیرند.

این فرآیند شامل:

* تست عملیات بدون وقفه طولانی مدت
* پایش پایداری در هنگام تنش حرارتی
* تست رگرسیون با عملکرد کامل
* بررسی سازگاری سیگنال نوری
* تأیید پورت و رابط
* برچسب زدن و بازرسی شماره سریال

فقط محصولاتی که تمام مراحل اعتبار سنجی را با موفقیت پشت سر بگذارند برای تحویل تایید می شوند.

3. موارد تست قابلیت اطمینان و عملکرد

برای اطمینان از استقرار پایدار در محیط های ارتباطی فیبر صنعتی، محصولات در چندین پارامتر نوری و محیطی آزمایش می شوند.

موارد تأیید اصلی عبارتند از:

* از دست دادن درج نوری
* تحمل پراکندگی
* قابلیت انتقال از راه دور
* عملکرد انتقال رله نوری
* قابلیت مقاومت ESD
* عملکرد حفاظت از صاعقه و موج
* پایداری ارتباط تحت تداخل الکترومغناطیسی
* سازگاری گسترده با دمای (40- تا 75 درجه سانتی گراد)

این آزمایش ها به بررسی کیفیت انتقال نوری و دوام سخت افزاری طولانی مدت کمک می کند.

4. تجهیزات تست حرفه ای

تجهیزات تست نوری و محیطی پیشرفته در طول فرآیند QC برای اطمینان از اعتبارسنجی دقیق و اندازه‌گیری عملکرد قابل تکرار استفاده می‌شوند.

ابزارهای اصلی تست عبارتند از:

* بازتاب سنج دامنه زمان نوری (OTDR)
* تسترهای تلفات فیبر نوری
* توان سنج نوری
* شبیه سازهای ESD
* سیستم های تست حفاظت در برابر ولتاژ و صاعقه
* محفظه های دمای محیطی
* تحلیلگرهای ارتباطات صنعتی
* قفسه های پیری طولانی مدت

این ابزارها شبیه‌سازی دقیق محیط‌های استقرار در دنیای واقعی را امکان‌پذیر می‌کنند و به اطمینان از عملکرد ارتباط نوری پایدار در کاربردهای صنعتی کمک می‌کنند.

5. ردیابی و سیستم مدیریت کیفیت

یک سیستم ردیابی کامل برای کلیه محصولات انتقال نوری صنعتی اجرا شده است.

هر دستگاه با:

* اطلاعات دسته تولید
* سوابق تست مسیر نوری
* داده های تست پیری و قابلیت اطمینان
* سوابق منبع یابی
* اسناد کیفیت تامین کننده
* تاریخچه سیستم عامل و پیکربندی
* گزارشات بازرسی نهایی

این سیستم مدیریت کیفیت، ردیابی کارآمد مشکل، پشتیبانی طولانی مدت از چرخه عمر و بهینه سازی مداوم تولید را امکان پذیر می کند.

چارچوب قابلیت ردیابی به ویژه برای پروژه های صنعتی و زیرساختی که تداوم عملیاتی و دید تعمیر و نگهداری حیاتی است، مهم است.

6. بهبود مستمر و بهینه سازی قابلیت اطمینان

بهبود کیفیت به طور مداوم از طریق تجزیه و تحلیل تولید، بازخورد میدانی و جمع آوری داده های استقرار طولانی مدت انجام می شود.

فعالیت های بهینه سازی مستمر عبارتند از:

* تجزیه و تحلیل پایداری انتقال نوری
* شبیه سازی و بازتولید خطا در محل
* بهبود ساختار ضد تداخل
* بهینه سازی حفاظت در برابر برق گرفتگی و صاعقه
* بهبود مدیریت حرارتی
* ارزیابی عملکرد کیفیت تامین کننده
* پالایش فرآیند تولید

با بهبود مستمر طراحی محصول، استانداردهای آزمایش و سازگاری تولید، قابلیت اطمینان و پایداری کلی سیستم‌های انتقال نوری صنعتی را می‌توان بیشتر افزایش داد.

هدف نهایی ارائه تجهیزات ارتباطی نوری بسیار قابل اعتماد است که قادر به حفظ عملکرد انتقال پایدار در مسافت های طولانی در محیط های پیچیده صنعتی و بیرونی و در عین حال به حداقل رساندن وقفه ارتباطی و نرخ خرابی میدان است.
