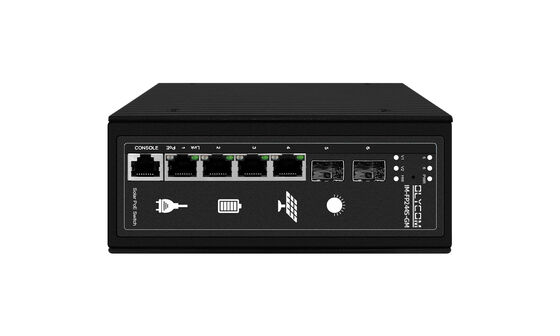

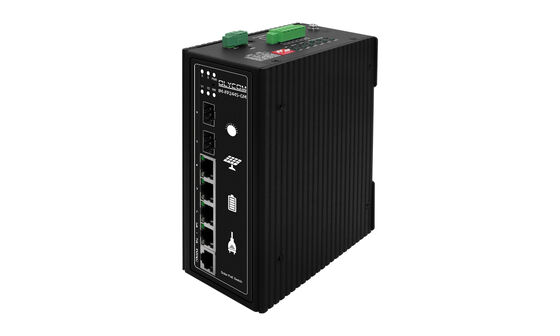

سوئیچ MPPT Solar PoE داخلی L2 Gigabit Ethernet 4 پورت DIN نصب شده CE

نام محصول

10/100/1000Mbps سوئیچ PoE خورشیدی صنعتی مدیریت شده ((2F + 4TP)

شماره مدل

IM-FP244S-GM

بندر

4*10/100/1000پورت های PoE پایه TX (داده ها)

2*100/1000M پورت های SFPl

پورت PoE

1 پورت پشتیبانی از IEEE802.3af/at/poe++/bt، حداکثر 90W PoE

2-4 پورت پشتیبانی می کند IEEE802.3af/at،max 30W/port،PoE out

مدیریت بنادر

یک پورت کنسول

کلید تنظیم مجدد

يک

پل PoE

حداکثر 120W

پروتکل های شبکه

IEEE 8023;

IEEE 802.3u 100BASE-TX؛

IEEE 802.3ab1000BASE-T؛

IEEE 802.3x؛

IEEE 802.3z 1000BASE-X؛

IEEE 802.3af/at؛ AI PSE؛

IEEE 802.3ad؛

IEEE 802.3q،IEEE 802.3q/p،IEEE 802.1w،IEEE 802.1d،IEEE 802.1S

STP ((پروتکل Spanning Tree) ؛RSTP/MSTP ((پروتکل Rapid Spanning Tree))

پروتکل شبکه حلقه ای EPPS؛پروتکل شبکه حلقه ای EPPS

مشخصات بندر

10/100/1000BaseT ((X) اتوماتیک

حالت انتقال

ذخیره و ارسال (سرعت کامل سیم)

پهنای باند

20 گيگابايت در ثانيه

ارسال بسته

40.32pps

جدول آدرس های MAC

8K

مخزن مخزن

4.1M

فاصله انتقال

10BASE-T: Cat3،4،5 UTP ((=250 متر)

100BASE-TX:Cat5 یا UTP جدیدتر ((=100 متر)

1000BASE-TX: Cat6 یا UTP جدیدتر ((=1000 متر)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) یا 10μm SMF ((2m~5000m) پشتیبانی از BIDI جهانی

نرخ

اترنات 10Mbps نیمه دوگانه، 20Mbps دوگانه کامل

اترنت سریع 100Mbps نیمه دوگانه، 200Mbps دوگانه کامل

گگابیت اترنت 2000Mbps fuli duplex

پردازنده

500MHZ

فلاش

16M

رم

128M

وات

شارژ + بار کامل: 300 وات

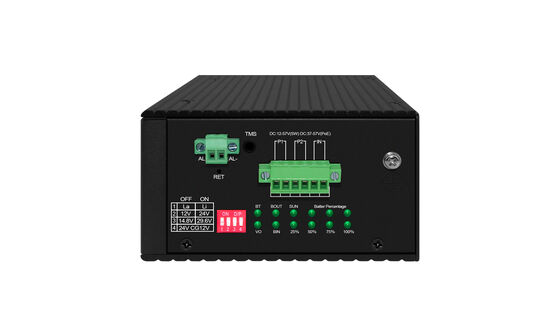

سوئیچ تابع سوئیچ

PWR: شاخص قدرت

SYS: شاخص سیستم

پورت شبکه: (نمایشگر اتصال شبکه سبز روشن)

چراغ شاخص PoE: (نمایشگر اتصال به شبکه نور نارنجی)

شاخص شارژ LED

BT: شاخص وضعیت باتری؛ VO: POE نشانگر موفقیت افزایش

BOUT: شاخص تخلیه باتری؛ BIN: شاخص شارژ باتری

SUN: شاخص وضعیت انرژی خورشیدی؛ 25%-100%: شاخص سطح باتری

عملکرد شارژ

شارژ کاملا اتوماتیک، حداکثر کارایی 98٪، حداکثر جریان شارژ 15A

کنترل یکپارچه MPPT

عملکرد حفاظت باتری یکپارچه

تشخیص ولتاژ باتری کاملا خودکار

سیستم فعال سازی خودکار باتری لیتیوم یکپارچه

سیستم حفاظت از راه اندازی با ظرفیت پایین

رابط کنترل دمای باتری یکپارچه

از عملکرد محافظت از بیش از حد درجه حرارت پشتیبانی می کند

قدرت ورودی

پشتیبانی از ورودی پنل خورشیدی 12 ولت (≤32 ولت) / همراه با باتری 12 ولت

پشتیبانی از ورودی پنل خورشیدی 24 ولت (≤45 ولت) / همراه با باتری 24 ولت

حداکثر قدرت 1200W

حداکثر ولتاژ ورودی خورشیدی: 57V

پشتیبانی از ورودی DC 37-57V

پشتیبانی از شارژ و تخلیه DC / باتری 32-45V

نوع باتری

6 نوع باتری پیش فرض

1: بسته باتری اسید سرب 12 ولت

2: بسته باتری اسید سرب 24 ولت

3: بسته باتری لیتیوم ۱۲٫۶ ولت

4: بسته باتری لیتیوم 25.2 ولت

5: بسته باتری لیتیوم فوسفات آهن 14.8V

6: 29.6 ولت باتری لیتیوم فوسفات آهن

پارامترهای باتری قابل تنظیم

از حداکثر ظرفیت 500AH پشتیبانی می کند

محیط استفاده

دمای کار: -20°C ~ 65°C

دمای ذخیره سازی: -40°C ~ 70°C

رطوبت کاری :10٪ 90٪، RH عدم انعقادی

رطوبت ذخیره سازی: 5٪ ٪ 90٪، RH عدم انعقادی

برق

سطح حفاظت

6KV 8/20us؛8KV حفاظت الکترواستاتیک ESD

IP40

اندازه ((L*W*H)

اندازه محصول:157mm*115mm*45mm

اندازه بسته بندی:410mm*280mm*100mm

N.W/G.W ((kg)

3.5/4.1kg (دیگر: این محصول شامل پانل های خورشیدی یا باتری ها نمی شود)

نصب

نوع ریل DIN (با لوله نصب دیواری)

تضمین

کل دستگاه برای 1 سال ((تعویضات شامل نمی شود)

نوع باتری

باتری اسید سرب

باتری لیتیوم

باتری لیتیوم فوسفات آهن

ولتاژ باتری

12 ولت

24 ولت

12.6 ولت

25.2V

14.8 ولت

29.6 ولت

حالت شارژ

MPPT ((حدود جریان و ولتاژ - جریان ثابت - محدودیت ولتاژ - فشار و جریان محدود --- بار شناور)

MPPT (محدود کننده جریان و ولتاژ ثابت ولتاژ ثابت)

عملکرد شارژ کمکی

حمایت

آستانه تشخیص ولتاژ باتری

<12.6 ولت

< 24.8 ولت

<12.2 ولت

< 24.4 ولت

<14.2 ولت

<28.8V

جریان شارژ نامی

15A

جریان شناور

50mA-1000mA

️

زمان شناور

3 ساعت

️

توقف شارژ

زمان ورود شناور

ولتاژ نامی و جریان شارژ همزمان < 30mA

جریان تخلیه نامی

6.5A

3.6A

8.5A

4A

6.5A

4A

ولتاژ خروجی PoE

۴۲ تا ۵۷ ولت

قدرت خروجی PoE

حداکثر 120W

ولتاژ مدار باز خورشیدی

32 ولت

۴۵ ولت

32 ولت

۴۵ ولت

32 ولت

۴۵ ولت

ورودی خورشیدی

حداکثر 57 ولت، حداکثر 1200 ولت

حداکثر ولتاژ شارژ

14.7 ولت

29.6 ولت

12.6 ولت

25.2V

14.8 ولت

29.6 ولت

ولتاژ شارژ شناور

13.7 ولت

27.4 ولت

️

️

️

️

ولتاژ قطع تخلیه

10.1V

20.2V

9 ولت

18 ولت

10.2V

20.4 ولت

نوع

مشخصات پیش فرض 6 نوع باتری (12V باتری * 3 ، 24V باتری * 3) پارامترهای باتری قابل تنظیم

پشتیبانی تا 500AH

حفاظت از بیش از حد درجه حرارت

پشتیبانی از خاموش کردن خودکار مادربرد بیش از درجه حرارت و باتری بیش از درجه حرارت (اختیاری)

حفاظت از ورودی

حفاظت از جریان بیش از حد، ولتاژ بیش از حد، تاخیر در شروع و ضد اتصال

عملکرد خروجی

جریان بیش از حد، ولتاژ بیش از حد و مدار کوتاه

نور شاخص

نشانگر عملکرد عادی سیستم، چراغ باتری، نشانگر نورمال ورودی، نشانگر تخلیه شارژ و نشانگر خطای چند منظوره کامپوزیت

دمای کار

-20°C ~ +65°C
