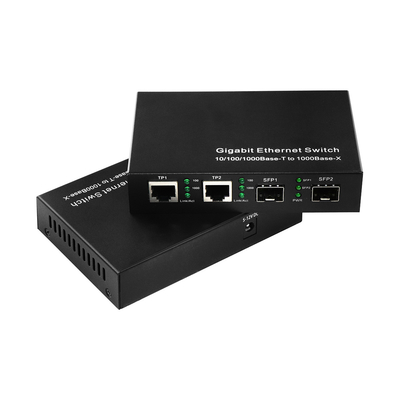

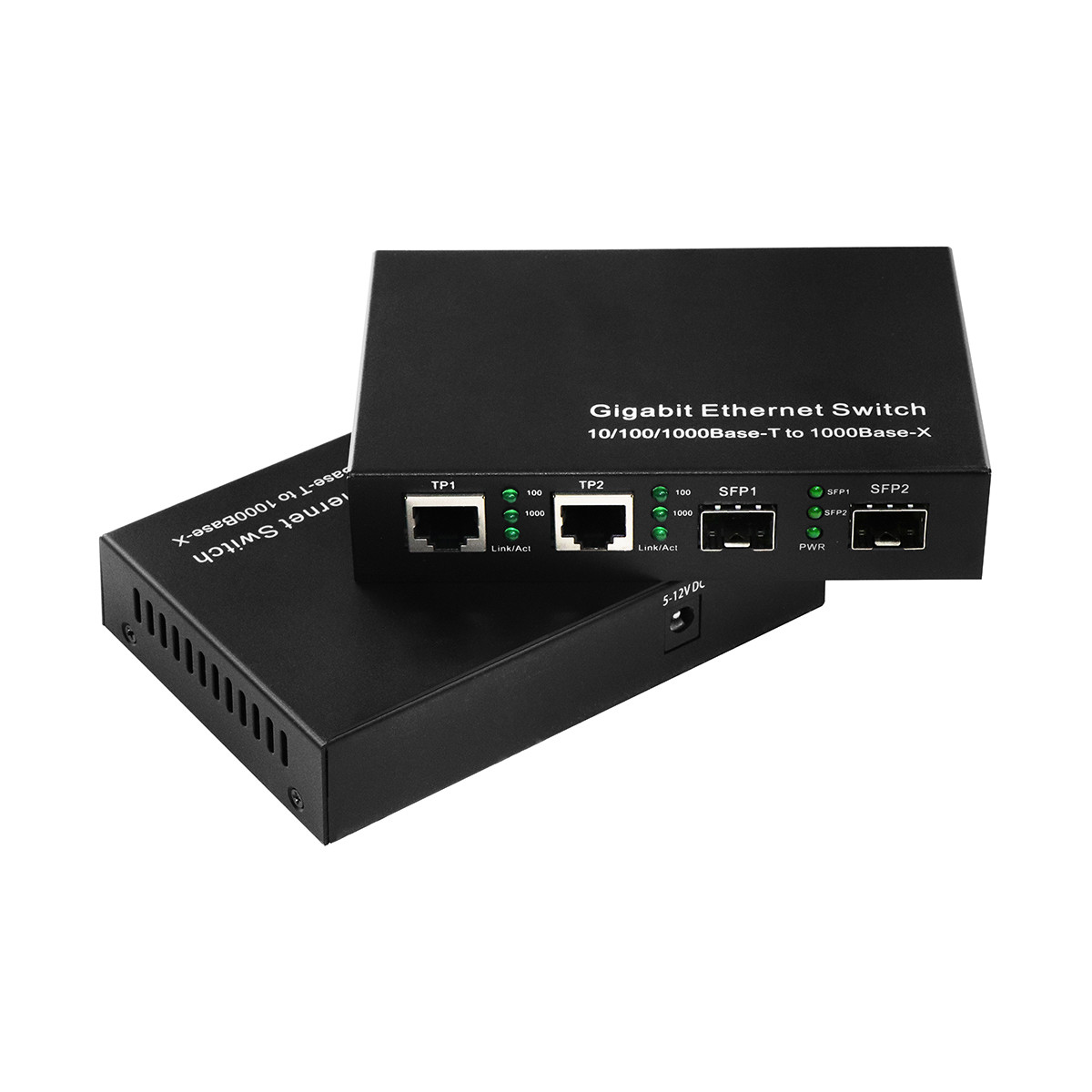

4 پورت 10/100/1000Mbps سوئیچ اترنات غیر مدیریت شده
خلاصه ای از سوئیچ شبکه گیگابیت
- IEEE802.3z/AB 1000Mbps 4 پورت Gigabit Ethernet Switches از دو نوع رسانه برای اتصال شبکه و سوئیچینگ مانند 10/100/1000Base-T و 1000Base-SX/LX پشتیبانی می کند.
- سوئیچ با یک کنترل کننده سوئیچ و حافظه بافر طراحی شده است که دو نوع بخش را برای کار بدون مشکل متصل می کند.
- سوئیچ دارای 2 پورت RJ45 10/100/1000Base-T و 2 پورت SFP 1000Base-T / SX / LX است. تمام پورت های RJ45 10/100/1000 Mbps از حالت نیمه یا دوگانه کامل پشتیبانی می کنند.
- تمام پورت های SFP فقط از حالت های 1000Mbps و Full-Duplex پشتیبانی می کنند.
- با واحد قدرت خارجی، ثبات و قابلیت اطمینان خوبی را فراهم می کند.

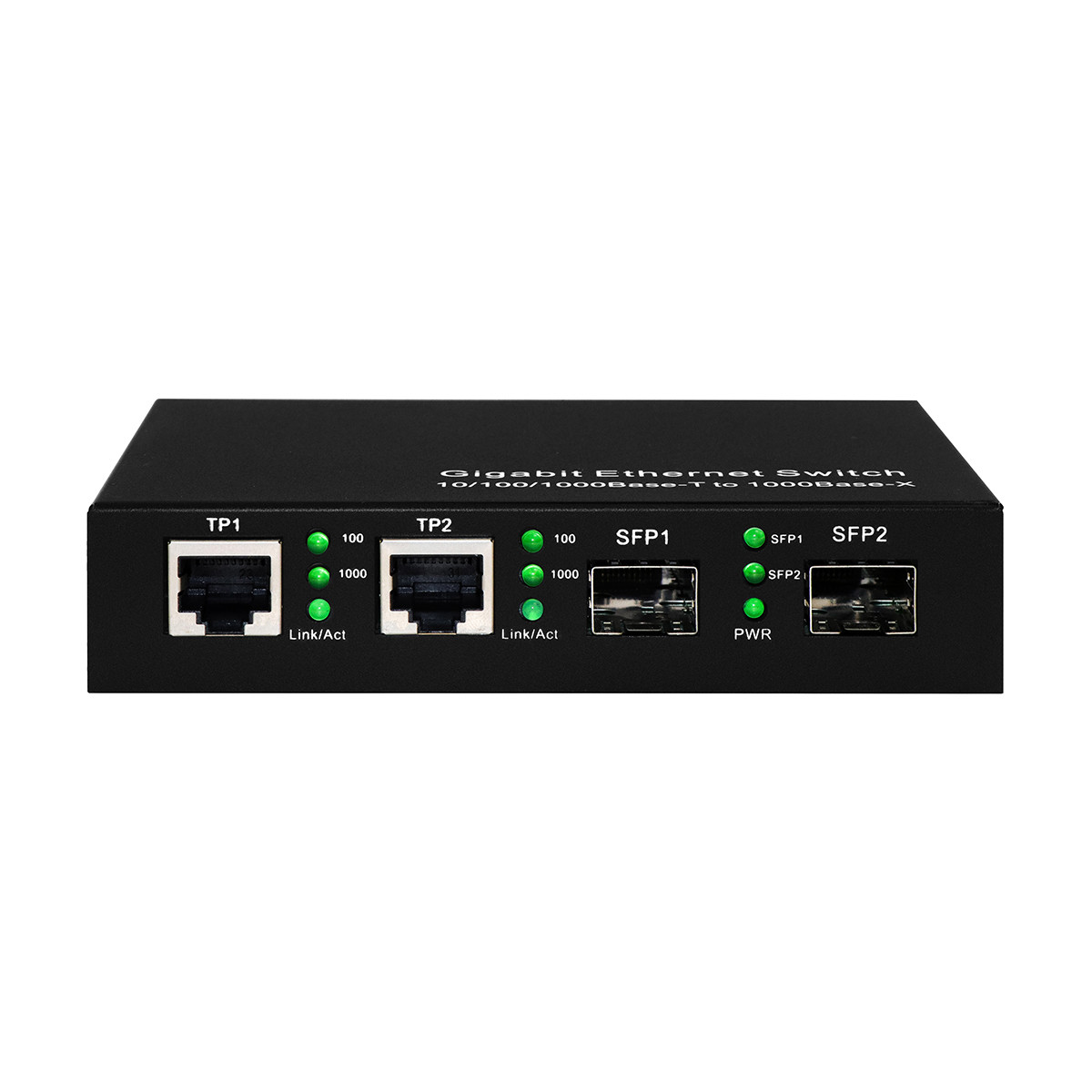

LED توصیف سوئیچ Ethernet فیبر نوری
3×3 ال ای دی در جلو چشم انداز 4 پورت Gigabit Ethernet Switch وجود دارد
| 100 |
روشن شدن زمانی که سرعت TP1/TP2 100Mbps باشد |
| 1000 |
روشن شدن زمانی که سرعت TP1/TP2 1000Mbps باشد |
| لینک/عمل |
وقتي که اتصال TP1/TP2 خوب باشه روشن ميشه
در هنگام انتقال داده های TP1/TP2 چشمک می زند.
|
| SFP1 |
وقتي اتصال SFP1 خوب باشه روشن ميشه.
وقتی داده های SFP1 در حال انتقال هستند، چشمک می زند.
|
| SFP2 |
وقتي اتصال SFP2 خوب باشه روشن ميشه.
در هنگام انتقال داده های SFP2 چشمک می زند.
|
| PWR |
وقتي که برق 5 ولت بالا بياد روشن ميشه |
مشخصات فنی ماژول SFP فیبر نوری
| |
1000Base-SX |
1000Base-LX-20 |
| نوع کانکتور |
LC |
LC |
| نوع فیبر |
چند حالت |
یک حالت |
| طول موج |
850nm |
1310nm |
| حداکثر فاصله |
62.5μm: 224m
50μm: 550m
|
20 کيلومتر |
| Min TX PWR |
-12.0دبلم |
-11.0دبلم |
| مکس TX PWR |
-6.0دبلم |
-5.0دبلم |
| حساسیت |
< -19dBm |
< -22dBm |
| ارتباط بودجه |
7.0dBm |
11.0dBm
|
مشخصات فنی سوئیچ گیگابیت اترنت
سوئیچ Four Port Gigabit Ethernet با استانداردهای زیر مطابقت دارد:
استاندارد: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
کابل UTP: کابل Cat.5e یا Cat.6 تا 100 متر.
کابل فیبر: 1000SX: 50/12562.5/125μm چند حالت/1000LX/ZX: 8/125، 9/125μm تک حالت.
نرخ انتقال داده: پورت RJ45: 10M، 100M، 1000Mbps/SFP: سرعت 1000Mbps.
شاخص های LED: TP100، TP1000، TP Link/Act، SFP1, SFP2, PWR
حالت های دوگانه: پورت RJ45: دوگانه کامل / نیمه دوگانه / مذاکره خودکار
SFP: حالت دوگانه کامل

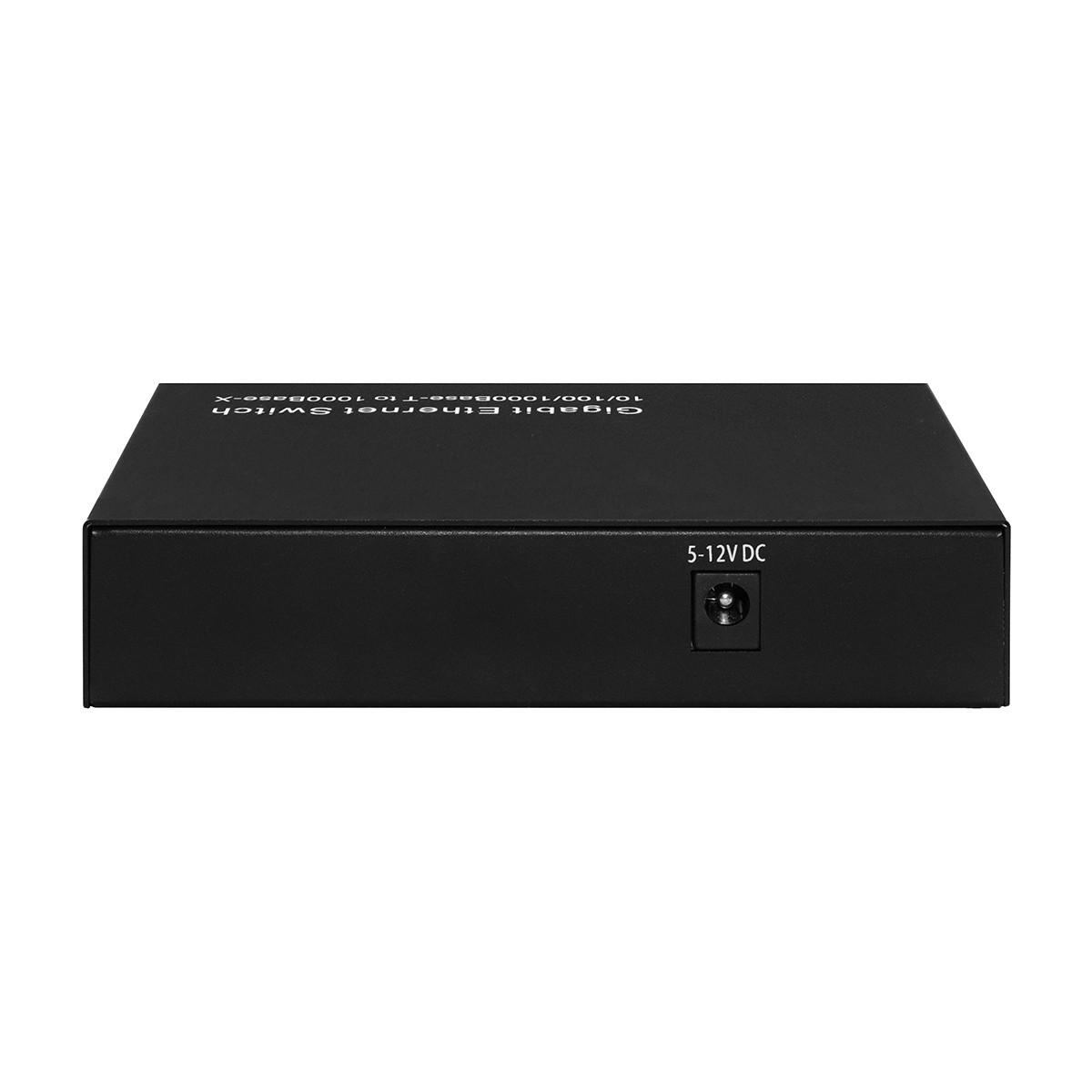

نیاز به قدرت: 220V ((170-260V) AC,50Hz یا DC48V
دمای محیط: ۰ ۰۵۰ درجه سانتیگراد
رطوبت: 5٪ تا 90٪
ابعاد:27*123*85mm ((H×W×D)
نصب سوئیچ 4 پورت گیگابیت
- یک ماژول SFP را به قفس SFP روی سوئیچ وصل کنید.
- کابل فیبر را از SFP روی سوئیچ به شبکه فیبر وصل کنید. اتصال فیبر باید مطابقت داشته باشد: سوکت ارسال به سوکت دریافت.
- یک کابل UTP را از دستگاه شبکه TP به پورت RJ45 سوئیچ وصل کنید.
- آداپتور برق را به سوئیچ وصل کنید و بررسی کنید که LED قدرت روشن است. LED های TP Act و SFP هنگامی که تمام اتصالات کابل رضایت بخش باشند روشن می شوند.
فهرست چک
قبل از نصب سوئیچ، مطمئن شوید که بسته شامل موارد زیر است:
- سوئیچ 4 پورت TP-SFP گیگابیت
- آداپتور برق AC-DC
- راهنماي کاربر
لطفاً اگر هرکدام از موارد فوق گم شده یا آسیب دیده باشد، بلافاصله به نماینده فروش خود اطلاع دهید.
سوالات عمومی
1ميتونم تخفيض داشته باشم؟
بله و معمولا بر اساس مقدار و بعد از آزمایش نمونه است.
2دوره ي گارانتي شما چقدره؟
برای مدل های تجاری مثلکنورتر رسانه ای فیبر اترنتیاسوئیچ PoE فیبر نوری، اين يک ساله
برای محصولات درجه صنعتی، 3 سال است.
اگه مدل ها از شرکت اولي کام باشه ما تا آخر عمر ازشون پشتیبانی ميکنيم
3ميتونم جعبه ي بسته بندي خودم رو داشته باشم؟
بله، جعبه بسته بندی استاندارد هیچ حروف یا لوگو چینی ندارد.
خوب است که نسخه ی خودتان را سفارشی کنید، مثل گذاشتن لوگو، نام مدل یا شعار روی آن.
