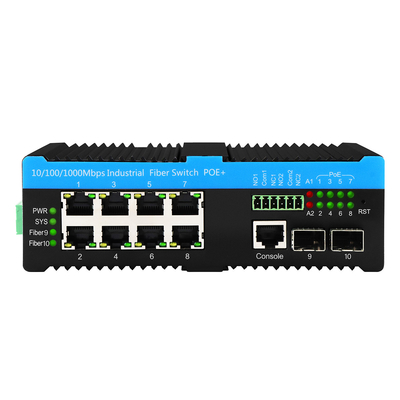

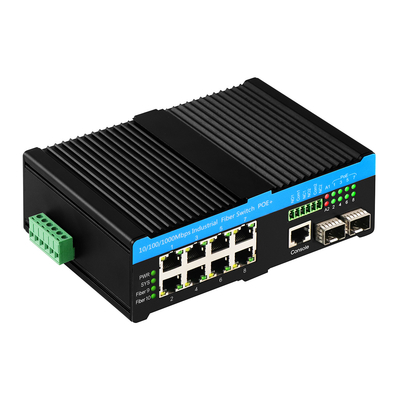

Olycom 8 پورت PoE++ شبکه گگابیت مدیریت سوئیچ
ویژگی های اصلی سوئیچ PoE 90 وات
- پورتهای 8 x 10/100/1000Mbps با حسگر خودکار RJ45، پشتیبانی از Auto MDI/MDIX
- 2 x 100/1000/2500Mbps پورت های فیبر SFP، 1 x پورت کنسول برای مدیریتIEEE 802.3af/at/bt (15.4W/30W/60W/90W)
- پشتیبانی از مدیریت POE، فعال کردن / غیرفعال کردن پورت های POE، تنظیم تاخیر POE و قدرت خروجی POE
- نمایش در زمان واقعی سطح ولتاژ، جریان، قدرت و PD
- پشتیبانی از خروجی رله هشدار و حالت هشدار نور نمایش ((۲ راه از تماس خشک)
- محافظت از 6KV Ethernet، سازگار با محیط بیرونی خشن
مشخصات سوئیچ POE سخت شده
| نام محصول |
10/100/1000Mbps سوئیچ فیبر POE صنعتی مدیریت شده ((2F+8TP) |
| بندر |
پورت SFP 2 x 1000Mpbs، 1G/2.5G هر دو پشتیبانی می کنند
SM: 1310nm/1550nm,20Km؛ 1490nm/1550nm، 40~120Km؛
MM: 1310nm، 2Km؛ 850nm، 500 متر
8x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
| استاندارد |
IEEE 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| VLAND ID |
4096 |
| قاب بزرگ |
9.6KB |
| اندازه جدول آدرس MAC |
8K |
| ویژگی های سوئیچ |
حالت انتقال: ذخیره و انتقال
پهنای باند سیستم: 26 گیگابایت در ثانیه (بدون ترافیک)
|
| رسانه های شبکه ای |
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
پورت SFP، فاصله انتقال: 20Km، 40Km، 60Km، 80Km، 100Km
|
| لامپ های LED |
برق، شبکه، فیبر |
| منبع برق |
ولتاژ ورودی منبع برق POE: 48V (حداکثر 57V)
قدرت خروجی واحد منبع برق PoE: 90W (پورت 1 ~ 8)
بودجه کل: 720 وات
ولتاژ خروجی PoE: 48V
|
| محیط زیست |
دمای کار: -40 ≈ 75°C
دمای نگهداری: -40°C تا 85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
| استانداردهای صنعت |
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
استاندارد EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4:2014
|
| اطلاعات مکانیکی |
پوسته: پوسته فلزی موج دار
کلاس ایمنی: IP40
ابعاد: 165 × 112 × 45.5mm
روش نصب: نصب روی ریل
|
| تضمین |
تعویض ظرف یک سال؛ سه سال تعمیر |
مدیریت
- پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
- پشتیبانی Qos، طبقه بندی حمل و نقل Qos، Cos، کنترل پهنای باند ((اتجاه ورودی / خروجی) ، سرکوب طوفان ، خدمات متمایز
- پشتیبانی از IEEE802.1q VLAN، پورت VLAN، مبتنی بر Mac VLAN، IP Subnet VLAN، پروتکل VLAN، VLAN تبدیل، MVR
- گزارش مامور IGMP، جاسوسي MLD
- امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
- پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
- پشتیبانی از RMON، MIB II، تصویر آینه ای، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
- پشتیبانی از IPV6 Telnet سرور /ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP،TFTP، QoS، ACL
استفاده از سوئیچ 90 وات BT PoE
سوالات عمومی
- حداکثر بودجه POE 720W، هر پورت اترنت از POE af/at/bt پشتیبانی می کند
درست است که محصول POE را از طریق مدیریت تنظیم کنید.
به عنوان مثال: در یک آزمایش، شما می توانید پورت اترنت 1 ~ 8 POE bt 90W را بسازید.
در یکی دیگر، پورت 1 ~ 4 POE bt 90W و پورت 5 ~ 8 POE در 30W یا بدون POE.
معمولاً 4 سطح از خروجی POE در کاربرد واقعی وجود دارد.
15.4W/30W/60W/90W، همه پشتیبانی شده و قابل تنظیم از طریق مدیریت.
سبز وقتی POE کار می کنه.
وقتي که POE از کار افتاده خاموش ميشه.
- با 2 پورت هشدار، از آن برای نظارت بر هر 2 پورت وضعیت کار استفاده می شود
امکان نظارت بر هر دو پورت ((Fiber یا Ethernet) از طریق مدیریت وجود دارد.
همان مثال بالا، مدیریت به شما اجازه می دهد تا ترکیب پورت را تنظیم کنید.
به عنوان مثال: یک تنظیمات آلارم پورت Ethernet 5 است و دیگری پورت فیبر 1 است.
لطفا توجه داشته باشید که در این مورد اگر پورت اترنت 6 خاموش باشد، پورت هشدار پاسخ نمی دهد.
راه دیگری برای تنظیم این است که تمام پورت ها را کلیک کنید ((فایبر / اترنت) ، در زیر رابط را ببینید
بعد هر پورتي که خراب بشه، پورت هشدار قرمز ميشه.
این می تواند از طریق STP یا ERPS پیکربندی شود.
بر اساس حلقه 2-SFP ((بسیار ساده ترین فرمت)
6 تا 7 سوئیچ در یک حلقه خوب هستند اگر زنگ STP بزند.
در اصل تعداد بی شماری از آنها اگر توسط ERPS باشد.
می تواند به طور مداوم POE++ قدرت را به دستگاه های PD برای 8 پورت UTP ((به استثنای پورت های کامبو) تامین کند.
این نیاز به حداقل 15A منبع برق اگر آن را در بار کامل ((48V * 15A = 720W).
اما در کاربرد واقعی، ما پیشنهاد نمی کنیم که دستگاه های پر انرژی زیادی را به یک سوئیچ متصل کنیم، این بر ثبات تاثیر می گذارد.
