خانه /محصولات/گیرنده ماژول SFP/100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده

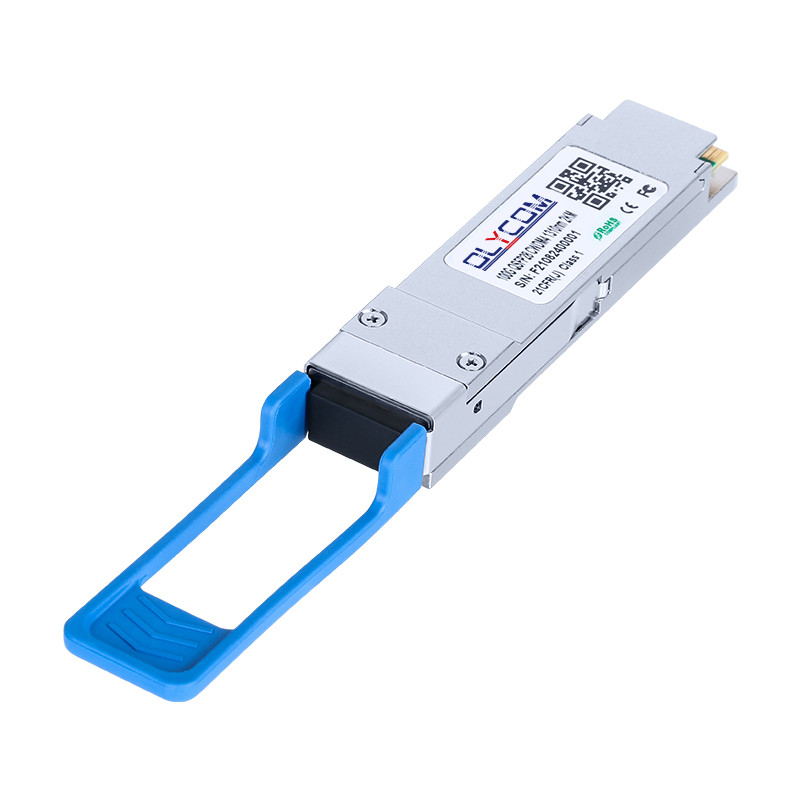

100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده

1PC
MOQ
قابل مذاکره
قیمت
100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: ماژول نوری 100G QSFP28
فاصله انتقال: 2 کیلومتر
کانکتور: دو قسمت، پورت LC
سرعت: 4*25.78 گیگابیت بر ثانیه
منبع برق: 3.3 ولت
درخواست: سوئيچ، روتر، مرکز اطلاعات
برجسته کردن:

مرکز داده QSFP28 فرستنده فیبر نوری,100Gbps QSFP28 فرستنده فیبر نوری,CWDM4 QSFP28 فرستنده فیبر نوری

,

100Gbps QSFP28 Fiber Optic Transceiver

,

CWDM4 QSFP28 Fiber Optic Transceiver
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
گواهی: CE RoHS FCC ISO9001
شماره مدل: OQSPLHG02D
سند: DWDM OTN SYSTEM OLYCOM.pdf
پرداخت
جزئیات بسته بندی: 1 قطعه در جعبه، 200 گرم گیگاوات
زمان تحویل: 4 تا 7 روز
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 1500 عدد/ماه
توضیحات محصول

OQSPLHG02D CWDM 4 تک حالت 100G QSFP28 گیرنده



توضیحات ماژول فیبر 100G



OQSPLHG02D یک گیرنده IR4 100Gb / s QSFP28 است. این سازگار با QSFP28 MSA و IEEE 802.3ba است.ماژول های گیرنده QSFP28 IR4 برای استفاده در رابط های 100 گیگابیت اترنت از طریق فیبر تک حالت طراحی شده اند.



ویژگی های QSFP 28 Transceiver



  • فاکتور فرم QSFP28 قابل وصل شدن گرم
  • پشتیبانی از 25G/28G عملیات دوگانه نرخ
  • حداکثر طول پیوند 2km در فیبر تک حالت (SMF)
  • مصرف برق < 3.5W
  • عملکردهای تشخیصی دیجیتال داخلی
  • پشتیبانی از 40G / 100G دو حالت کار با حالت CDR خودکار
  • فرستنده CWDM مبتنی بر DFB 4x25.78Gb/s
  • ظرف های LC دوگانه
  • منبع برق 3.3 ولت
  • تطابق با RoHS
  • دمای اتاق کار: 0~+70°C



مشخصات نوری



پارامتر نماد دقیقه نمادین مکس واحدها یادداشت ها
فرستنده
نرخ سیگنالینگ در هر خط   25.78125±100ppm Gb/s 1
طول موج مرکزی λ

1264.5 ′′12775

1284.5 ₹12975

1304.5 13175

1324.5 ′′13375

 nm
نسبت سرکوب حالت جانبی SMSR 30         nm
انتقال OMA در هر خط TXP -4       2.5 دی بی ام
متوسط قدرت انتقال در هر خط پوت -6 تا5       2.5 دی بی ام
نسبت انقراض نوری اورژانس 3.5       دی بی
متوسط قدرت پرتاب فرستنده OFF در هر خط           -30 دی بی ام
مجازات فرستنده و پراکندگی، هر خط TDP         3 دی بی
بازتاب فرستنده RL         -12 dB/Hz

تعریف ماسک چشم فرستنده {X1, X2, X3, Y1, Y2, Y3}



   {0}31، 0.4، 0.45، 0.34، 0.38، 0.4}   2
گیرنده















 -130
نرخ سیگنالینگ در هر خط   25.78125±100ppm Gb/s 1
طول موج مرکزی λ

1264.5 ′′12775

1284.5 ₹12975

1304.5 13175

1324.5 ′′13375

 nm
متوسط قدرت دریافت در هر خط RXP -11.5   2.5 دی بی ام
آستانه آسیب، برای هر خط   3.5     دی بی ام
حساسیت گیرنده بدون فشار (OMA) ، هر خط RXsens     -10 دی بی ام
حساسیت OMA گیرنده تحت فشار SRS     - هفت.3 دی بی
در مورد موارد زیر به شرح زیر است: از دست دادن     -12 دی بی ام
LOS ادعا کرد لوسا -30     دی بی ام
هیسترسیس LOS گمشده 0.5     دی بی



درخواست



  • برنامه های کاربردی 100G CWDM4 با FEC
  • سوئیچ های مرکز داده با تراکم بالا، روترها



100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده 0



توضیحات PIN



پین نماد نام/وصف داور
1 GND زمین 1
2 Tx2n ورودی داده های معکوس فرستنده
3 Tx2p ورودی داده های غیر معکوس فرستنده
4 GND زمین 1
5 Tx4n ورودی داده های معکوس فرستنده
6 Tx4p ورودی داده های غیر معکوس فرستنده
7 GND زمین 1
8 ModSelL ماژول انتخاب
9 دوباره تنظیم کنید تنظیم مجدد ماژول
10 Vcc Rx +3.3 V گیرنده منبع برق
11 SCL ساعت رابط سریال دو سیم
12 SDA داده های رابط سریال دو سیم
13 GND زمین 1
14 Rx3p خروجی داده های غیر معکوس گیرنده
15 Rx3n خروجی داده های معکوس پذیر
16 GND زمین 1
17 Rx1p خروجی داده های غیر معکوس گیرنده
18 Rx1n خروجی داده های معکوس پذیر
19 GND زمین 1
20 GND زمین 1
21 Rx2n خروجی داده های معکوس پذیر
22 Rx2p خروجی داده های غیر معکوس گیرنده
23 GND زمین 1
24 Rx4n خروجی داده های معکوس پذیر
25 Rx4p خروجی داده های غیر معکوس گیرنده
26 GND زمین 1
27 ModPrsL ماژول موجود
28 ... قطع کن 2
29 Vcc Tx +3.3 V فرستنده منبع برق
30 Vcc1 +3.3 V منبع برق
31 حالت LPMode حالت کم مصرف
32 GND زمین 1
33 Tx3p ورودی داده های غیر معکوس فرستنده
34 T3n ورودی داده های معکوس فرستنده
35 GND زمین 1
36 Tx1p ورودی داده های غیر معکوس فرستنده
37 T1n ورودی داده های معکوس فرستنده
38 GND زمین 1



عملکرد تشخیصی دیجیتال



100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده 1



مشخصات



100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده 2



اطلاعات سفارش



شماره بخش توضیحات محصول
OQSPLHG02D 100Gbps QSFP28 CWDM4، LC، 2km، 0°C~+70°C، با DDM



100Gbps QSFP28 فرستنده فیبر نوری CWDM4 تک حالت 2KM برای مرکز داده 3
