خانه /محصولات/گیرنده ماژول SFP/40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM

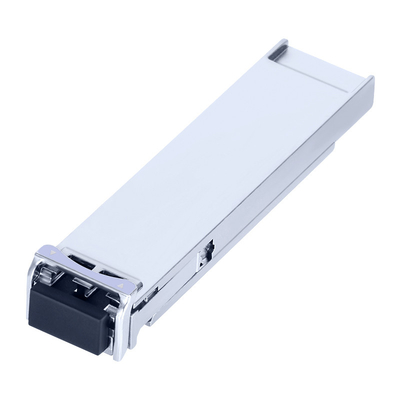

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM

1PC
MOQ
قابل مذاکره
قیمت
40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: ماژول نوری DWDM XFP
سرعت: 10 گیگابیت بر ثانیه
فاصله: 40 کیلومتر
بندر: دو پورت، کانکتور LC
برجسته کردن:

فرستنده فیبر تک حالت DWDM XFP,40KM DWDM XFP فیبر فرستنده,1528.77 - 1563.05nm DWDM XFP Fiber Transceiver

,

40KM DWDM XFP Fiber Transceiver

,

1528.77 - 1563.05nm DWDM XFP Fiber Transceiver
اطلاعات اولیه
نام تجاری: Olycom
گواهی: CE RoHS FCC ISO9001
شماره مدل: OXSPLXG40D-Dxx
سند: OLYCOM Industrial Networkin...24.pdf
پرداخت
جزئیات بسته بندی: 1 قطعه در جعبه، 300 گرم گیگاوات
زمان تحویل: 3 تا 7 روز
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 2500 عدد در ماه
توضیحات محصول

ماژول 40KM Reach 10G DWDM XFP



توضیحات



ماژول XFP با توافقنامه چند منبع (MSA) 10G Small Form-Factor Pluggable (XFP) مطابقت دارد و از نرخ داده 9.953 ~ 11.1Gbps و فاصله انتقال تا 40km در SMF پشتیبانی می کند.



ماژول گیرنده شامل یک فرستنده با باند C 100GHz 1528.77 ~ 1563.05nm DWDM Cooled EML laser و یک گیرنده با یک فوتودیود PIN است.فرستنده و گیرنده در یک محدوده وسیع دما جدا هستند و از تبعید گرمای بهینه و محافظ الکترومغناطیسی عالی برخوردار هستند که به این ترتیب چگالی پورت های بالا را برای سیستم های 10 GbE امکان پذیر می کند.

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM 0

ویژگی های نوری و الکتریکی



پارامتر نماد دقیقه نمادین مکس واحد یادداشت ها
فرستنده
طول موج مرکزی λc 1528.77   1563.05 nm
عرض طیف ((-20dB) Δλ     1 nm
نسبت سرکوب حالت جانبی SMSR 30     دی بی
فاصله طول موج مرکزی     100   گاهرتز
متوسط قدرت خروجی پوت -1   +2 دی بی ام 1
نسبت انقراض اورژانس 8.2     دی بی
دیفرانسیل سوئیچ ورودی داده شماره خودرو 180   950 mV 2
مقاومت دیفرانسیل ورودی ZIN 90 100 110 Ω
غیرفعال کردن TX غیرفعال کنید   2.0   Vcc V
فعال کنید   0   0.8 V
گیرنده
طول موج مرکزی λc 1450   1620 nm
حساسیت گیرنده       -16 دی بی ام 3
بیش از حد گیرنده   0.5     دی بی ام 3
در مورد موارد زیر به شرح زیر است: از دست دادن     -۱۷ دی بی ام
LOS ادعا کرد لوسا -26     دی بی ام
هیسترسیس LOS   0.5   4 دی بی
دیفرانسیل سوئیچ خروجی داده ووت 400 600 800 mV 2
LOS بالا 2.0   Vcc V
کم     0.8 V



40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM 1



ویژگی های محصول



  • پشتیبانی از نرخ بیت 9.953Gb / s تا 11.1Gb / s
  • XFP قابل اتصال گرم، تشخیص دیجیتالی داخلی
  • حداکثر طول پیوند 40km با SMF
  • لیزر EML خنک شده و فوتودیود PIN
  • بسته XFP MSA با کانکتور LC دوگانه
  • ساعت مرجع لازم نیست
  • منبع برق تک +3.3V
  • از بین رفتن قدرت <3.5W
  • سازگاری با RoHS
  • محدوده دما: 0 تا +70°C



درخواست ها



  • شبکه های 10G DWDM
  • SONET OC-192&SDH STM-64 در 9.953Gbps
  • برنامه های کاربردی 10G اترنت
  • برنامه های کاربردی کانال فیبر 10G
  • 10GE بر روی G.709 در 11.09Gbps
  • OC192 از طریق FEC در 10.709Gbps
  • سایر پیوندهای نوری، تا ۱۱٫۱ گیگابایت در ثانیه



نقشه مکانیکی



40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM 2



اطلاعات سفارش



شماره بخش توضیحات محصول
OXSPLXG40D-Dxx 9.953~11.1Gbps، 1528.77~1563.05nm DWDM، حالت تک، 40km، 0 ~ +70oC



راهنمای طول موج λC

کانال ITU

کد محصول

 فرکانس ((THz) طول موج

کانال ITU

کد محصول

 فرکانس ((THz) طول موج
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -


40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM 3

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm تک حالت دو پورت LC DDM 4
