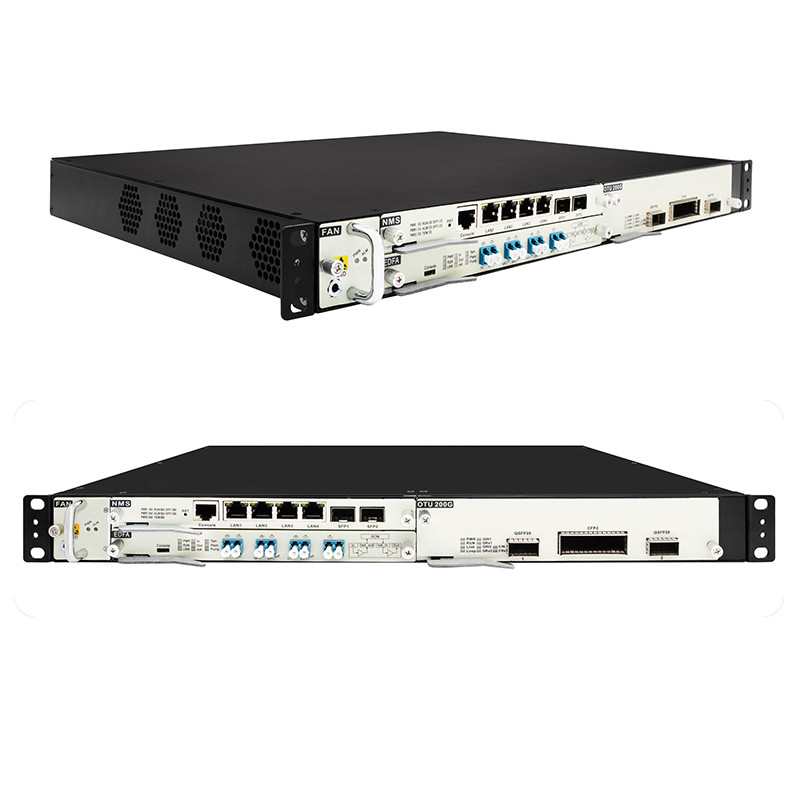

تقویت کننده فیبر اربیوم دوپد شده EDFA دستگاه تقویت کننده سیگنال نوری 1U سیستم شاسی

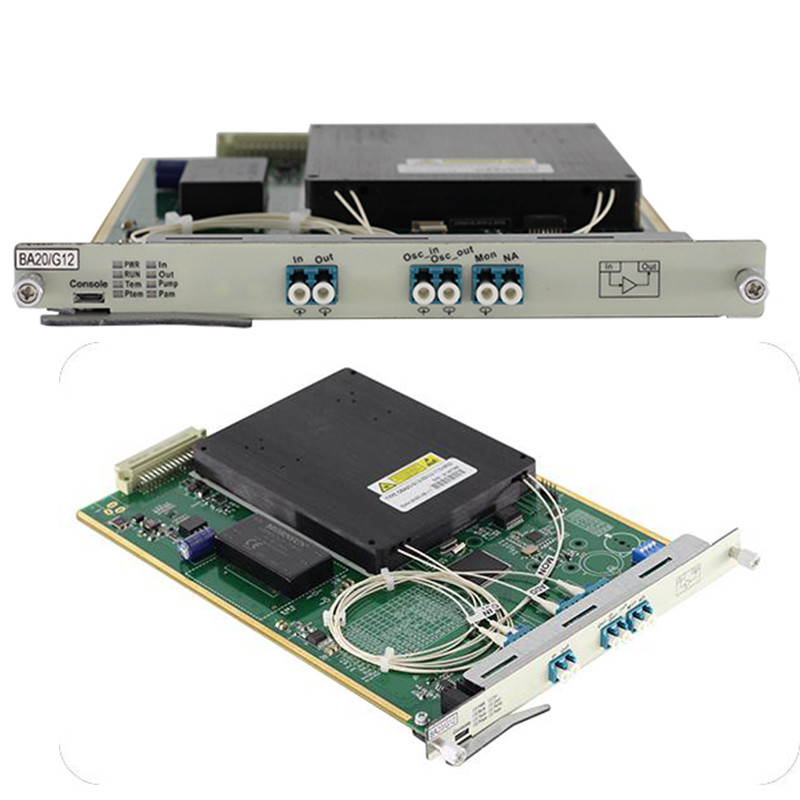

کارت تقویت کننده نوری EDFA قابل تعویض گرم

ویژگی های محصول

• ضریب کم سر و صدا: مقدار معمولی 5dB.
• صافیت افزایش بالا: صافیت افزایش طول موج DWDM <1.5dB.
• حالت های عملیاتی متعدد: از افزایش قابل تنظیم AGC ، خروجی قابل تنظیم APC و ولتاژ ACC قابل تنظیم پشتیبانی می کند.
• کنترل پاسخ گذرا: کنترل پاسخ گذرا با عملکرد بالا قدرت پایدار و افزایش را بدون تأثیر بر سیگنال های موجود تضمین می کند.
• عملکرد تصحیح خودکار ASE: به طور خودکار صدا ASE را بهینه می کند تا اطمینان حاصل شود که تعداد صدا در حداقل است.

مشخصات

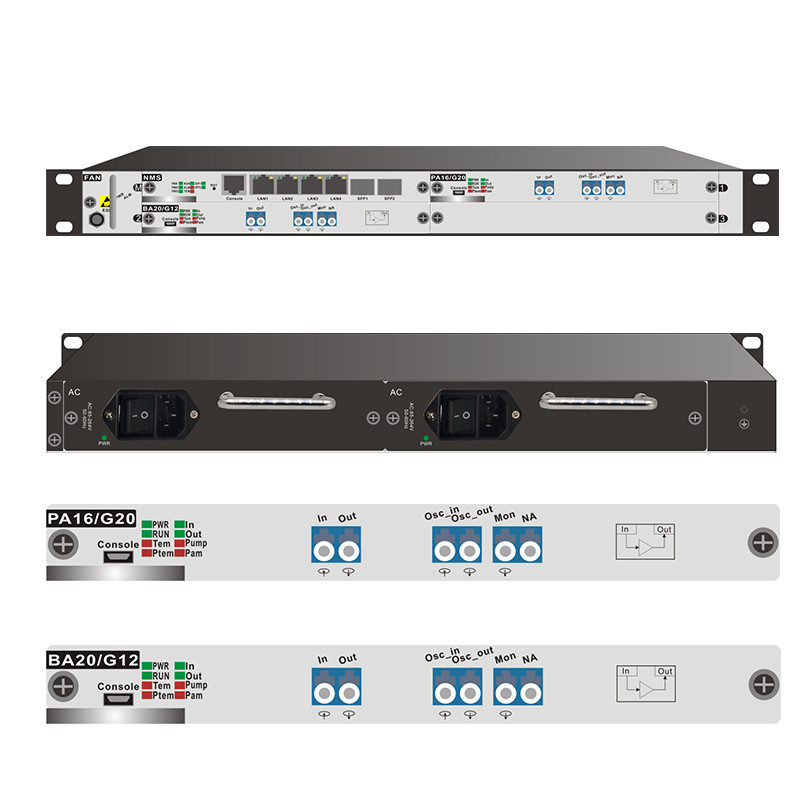

ساختار

تعریف رابط

شرح شاخص

مقدمه

کارکرد اصلی کارت تقویت کننده فیبر اپتیکال EDFA (Erbium Doped Fiber Amplifier) انجام جبران قدرت در نور سیگنال در پیوند انتقال است.و می تواند به طور همزمان تا 48 کانال (فاصله کانال 100GHz) یا 96 کانال (فاصله کانال 50GHz) را در باند C تقویت کند.

سیگنال نوری دارای ویژگی های افزایش مسطح، افزایش قابل تنظیم و شاخص نویز کوچک است.

این یک بخش ضروری و مهم از سیستم DWDM، سیستم سرعت بالا آینده و انتقال راه دور تمام شبکه نوری است.

اطلاعات نظارت بر کارت EDFA

• نظارت آنلاین در زمان واقعی بر وضعیت کار واحد دیسک EDFA
• نظارت در زمان واقعی بر قدرت نوری ورودی و خروجی EDFA
• نظارت در زمان واقعی بر وضعیت کار پمپ EDFA
• نظارت در زمان واقعی بر جریان کاری EDFA، مصرف برق، دمای قالب، جریان خنک کننده و غیره
• تنظیم آستانه های ورودی و خروجی نوری از طریق مدیریت شبکه، تنظیم حالت کار EDFA، آستانه قدرت خروجی، افزایش و غیره.

تنظیمات

1تنظیم آستانه هشدار قدرت ورودی و خروجی

آستانه هشدار قدرت ورودی و خروجی تقویت کننده را می توان از طریق مدیریت شبکه تنظیم کرد. هنگامی که قدرت ورودی از آستانه پایین تر باشد، EDFA هشدار می دهد. در این زمان، EDFA به سرعت در حال حرکت است.پمپ EDFA خاموش است، و EDFA کار نمی کند. هنگامی که خروجی EDFA کمتر از آستانه است، یک هشدار درخواست خواهد شد.

2. تنظیم حالت کار

حالت کار تقویت کننده را می توان از طریق مدیریت شبکه تنظیم کرد: حالت افزایش ثابت AGC، حالت خروجی ثابت APC، حالت جریان ثابت ACC، افزایش می تواند در حالت AGC تنظیم شود،محدوده تنظیم ±1db بهترین است، قدرت خروجی را می توان در حالت APC تنظیم کرد، محدوده تنظیم ±1dBm بهینه است

3تنظیم حالت حفاظت از چشم

در هنگام نصب و عیب یابی یا رفع مشکل،شما می توانید حالت حفاظت از چشم تقویت کننده را از طریق سیستم مدیریت شبکه برای کاهش قدرت خروجی EDFA برای جلوگیری از آسیب به پرسنل تعمیر و نگهداری روشن کنید

عکس GUI
