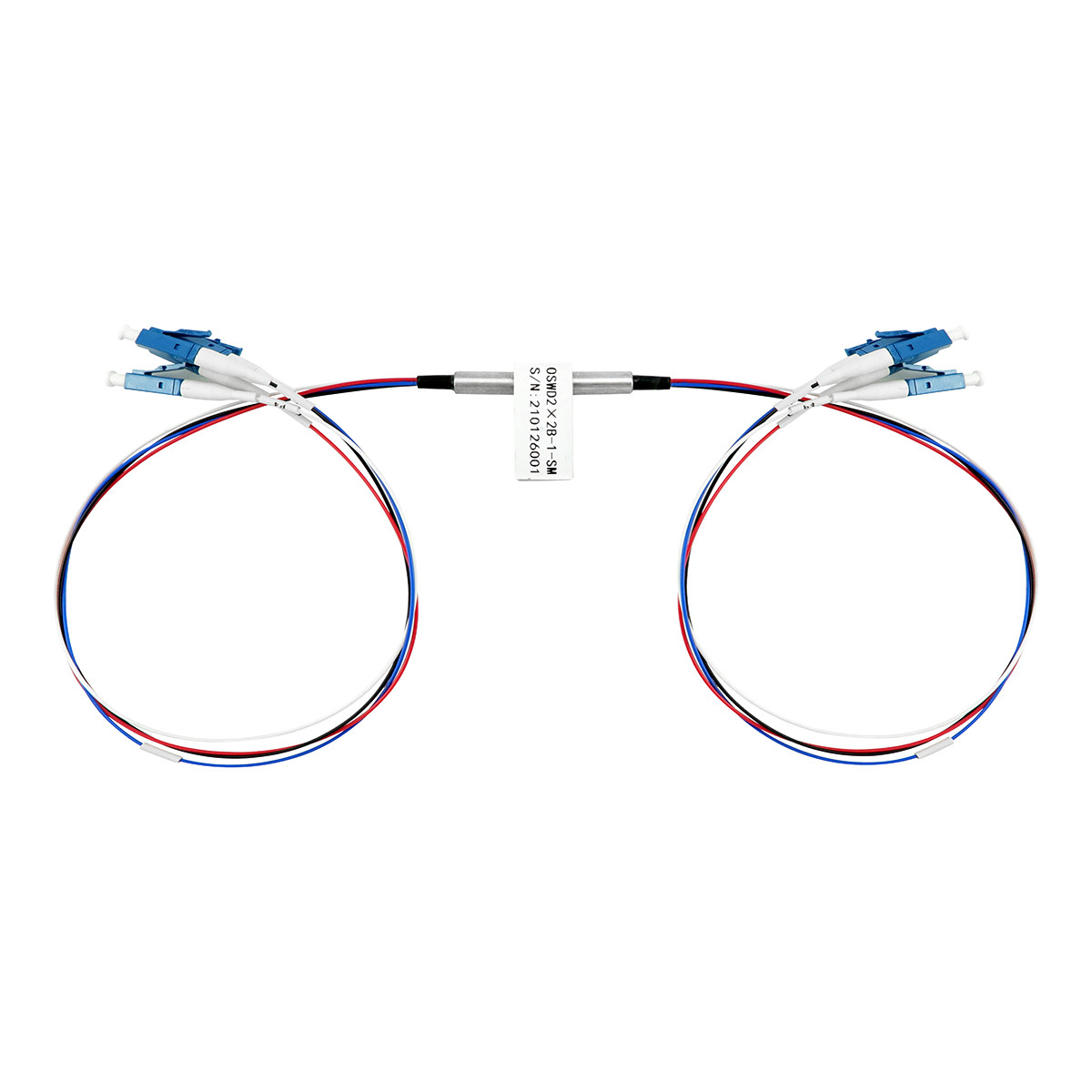

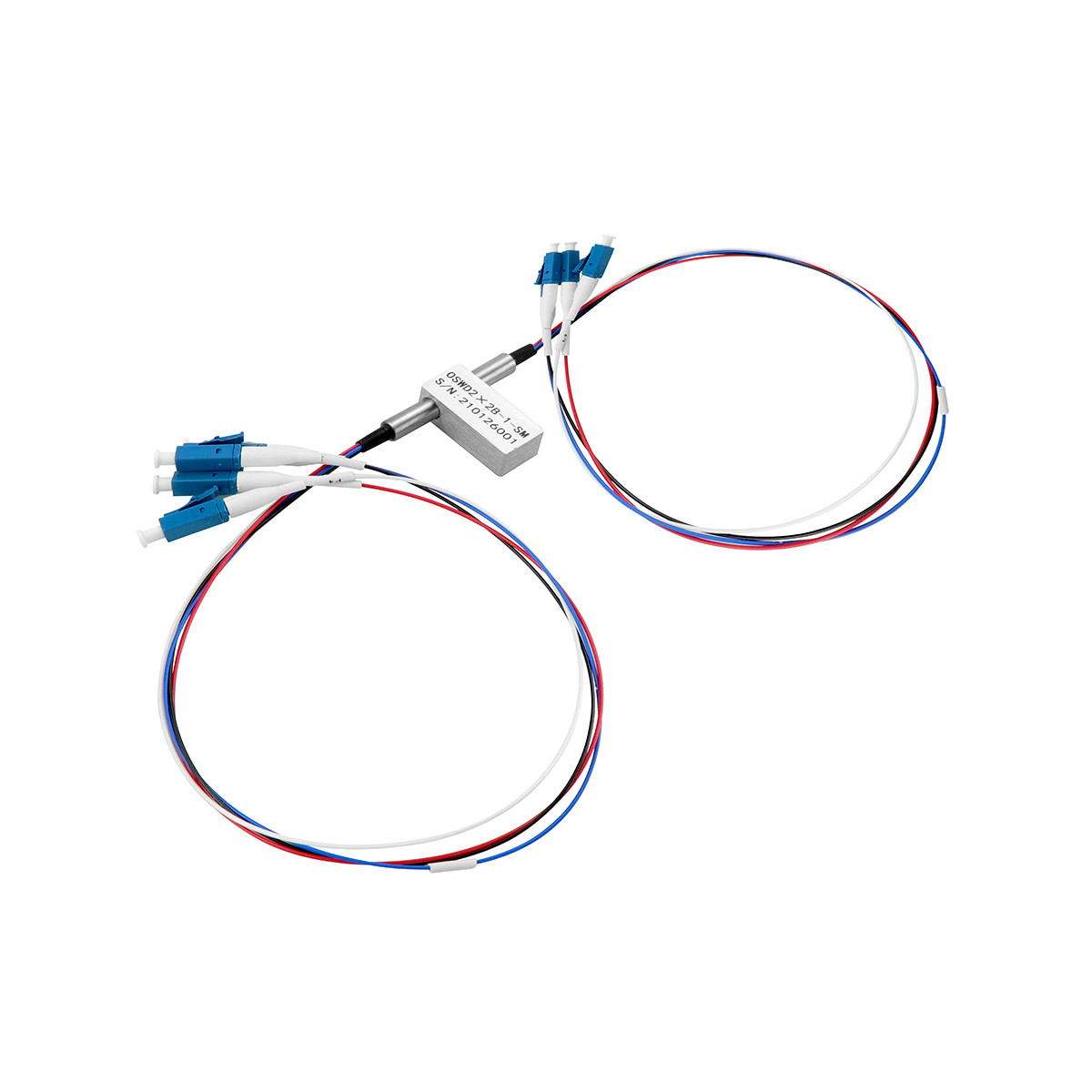

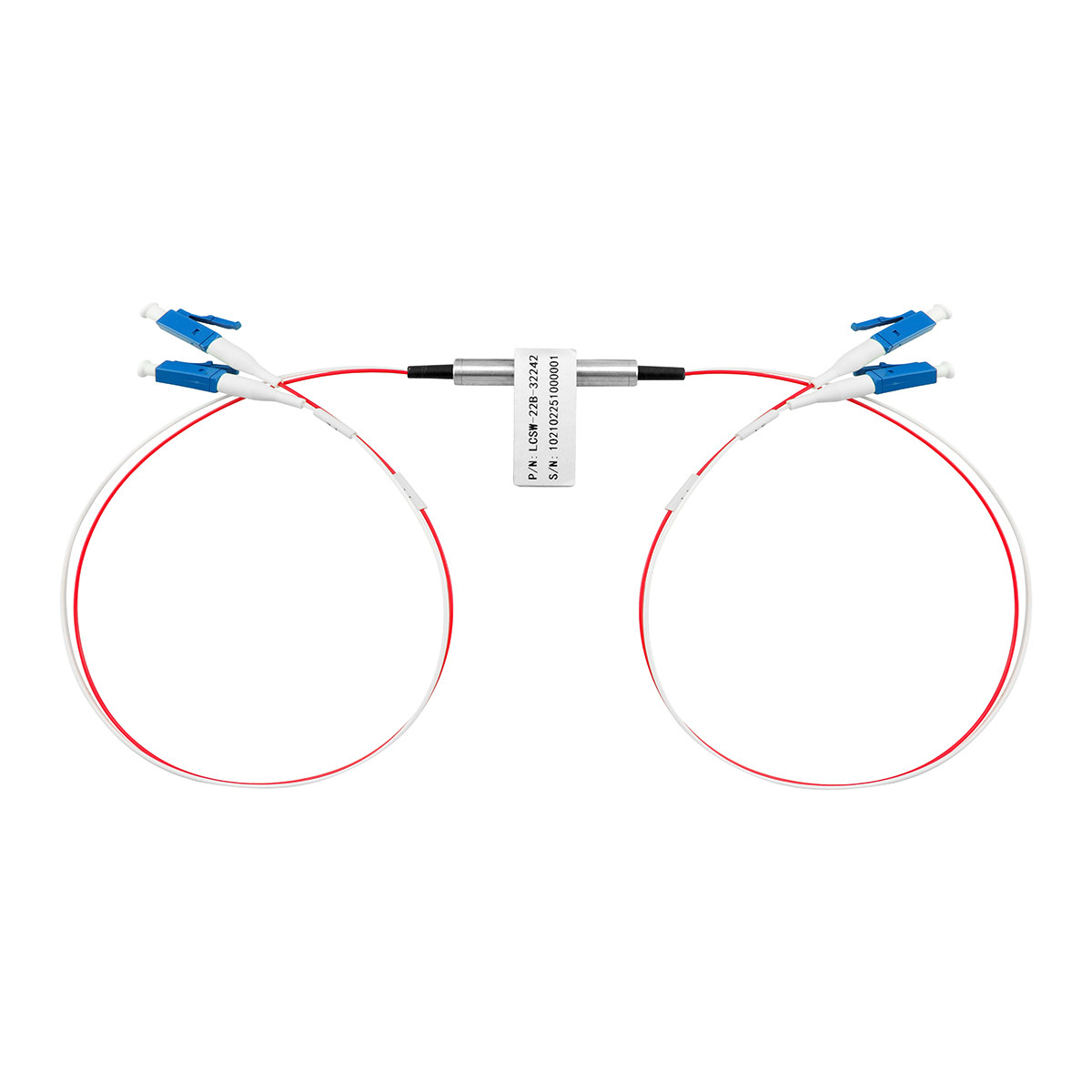

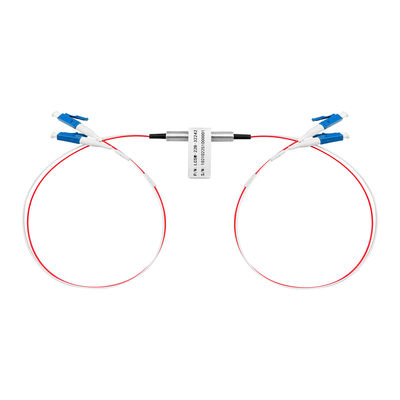

D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect

1PC
MOQ
قابل مذاکره
قیمت
D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: سوئیچ فیبر نوری بای پس
وزن: 14 گرم
زمان تعویض: <8 میلی ثانیه
ابعاد: 27*12*8 میلی متر
برجسته کردن:

سوئیچ نوری یک حالت مکانیکی,سوئیچ نوری با اتصال متقابل مکانیکی,LC کنکتور مکانیکی دور زدن سوئیچ نوری

,

Cross-Connect Mechanical Bypass Optical Switch

,

LC Connctor Mechanical Bypass Optical Switch
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
گواهی: CE RoHS FCC ISO9001
شماره مدل: OSWD2×2B
سند: Olycom Fiber Bypass.pdf
پرداخت
جزئیات بسته بندی: 1 قطعه در جعبه، 200 گرم گیگاوات
زمان تحویل: 4 تا 8 روز کاری
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 5000PCS/ماه
توضیحات محصول
D2 × 2B سوئیچ مکانیکی نوری

ویژگی ها

  1. از دست دادن ورودی کم
  2. محدوده طول موج گسترده
  3. صداهای کم
  4. ثبات بالا، قابلیت اطمینان بالا
  5. بدون اپوکسی در مسیر نوری
  6. قفل کردن و غیر قفل کردن



مشخصات



پارامترها واحد OSWD2×2B
محدوده طول موج nm 850±40 / 1300±40 1260 ~ 1650
طول موج تست nm 850 / 1300 1310 / 1550
ضایعات ورودی دی بی نوع: 0.6 حداکثر: 1.0 نوع: 0.6 حداکثر: 1.0
بازده از دست دادن دی بی MM ≥ 30 SM ≥ 50
صداي عبور 1 دی بی MM ≥ 35 SM ≥ 55
PDL دی بی ≤0.05
WDL دی بی ≤0.25
تکرار دی بی ≤±0.02
ولتاژ کار V 3.0 یا 50
دوام چرخه ها ≥ 10 میلیون
زمان تغییر ms نوع: 3 حداکثر: 8
قدرت نوری mW ≤500
دمای کار °C -20 ~ +70
دمای ذخیره سازی °C -40 ~ +85
رطوبت نسبی % 5 ~ 95
وزن g 14
ابعاد mm (L) 27.0 × ((W) 12.0 × ((H) 8.2 ± 0.2

توجه: 1. در دمای عملیاتی و SOP.

2به استثنای کانکتورها



سوئیچ نوری، که به خاطر عملکرد بالا، از دست دادن کم ورودی و ابعاد فشرده اش مشهور است.

این یک جزء ایده آل برای OADM، OXC، نظارت و حفاظت از سیستم است.

با بسته بندی فشرده، می تواند به راحتی در یک سیستم ارتباطات نوری با چگالی بالا ادغام شود.



درخواست ها



  1. تحقیق و توسعه در آزمایشگاه
  2. نظارت بر سیستم
  3. OADM
  4. MAN (شبکه منطقه بزرگ)



پیکربندی پین



نوع دولت مسیر نوری درایو برق سنسور وضعیت
D2×2B     پین 1 پین 5 پین 6 پین 10 پین ۲-۳ پین ۳-۴ پین 7-8 پین 8-9
قفل کردن A P1-P3-P4-P4 ... ... GND V+ نزديک باز باز نزديک
ب

P1-P1-P2-P2

P3-P3-P4-P4

 V+ GND ... ... باز نزديک نزديک باز
بدون قفل کردن A P1-P3-P4-P4 ... ... ... ... نزديک باز باز نزديک
ب

P1-P1-P2-P2

P3-P3-P4-P4

 V+ ... ... GND باز نزديک نزديک باز



مسیر نوری



حالت A حالت B
D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect 0 D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect 1



ابعاد



D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect 2



مشخصات الکتریکی



مشخصات ولتاژ جریان مقاومت
قفل 5 ولت 4.5 تا 5.5 ولت 36 تا 44 mA 125 Ω
5 ولت بدون قفل 4.5 تا 5.5 ولت ۲۶ تا ۳۲ mA 175 Ω
قفل 3V 2.7 تا 3.3 ولت 54 تا 66 mA 50 Ω
3V بدون قفل کردن 2.7 تا 3.3 ولت 39 تا 47 mA 70 Ω


اطلاعات سفارش



7201-D2×2B-A-B-C-D-E-F-G

مثال:7201-D2×2B-SM-FS-3-L-90-12-FA



A ب C D E F G
نوع فیبر طول موج تست ولتاژ کار نوع سوئیچ نوع لوله

طول فیبر



 کانکتور

اس ام: اس ام، 9/125

M5:MM، 50/125

M6:MM، 62.5/125

X: بقیه

 85: 850±40nm
O: O باند ((1260 ~ 1360nm)
C: باند C ((1530 ~ 1565nm)
L: باند L ((1565 ~ 1625nm)
U: U باند ((1625 ~ 1675nm)
FS: 1260 ~ 1650nm

3: 3V

5: 5 ولت



L: قفل کردن

N: بدون قفل کردن

25۲۵۰ میلی گرم (فیبر خالی)

90:900um

X: بقیه

 05: 0.5m±5m
10: 1.0m±5m
12: 1.2m±5m
15: 1.5m±5m
X: بقیه

OO: هیچ

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: بقیه



D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect 3

D2 × 2B دور زدن مکانیکی سوئیچ نوری LC کنتاکتور تک حالت Cross-Connect 4
