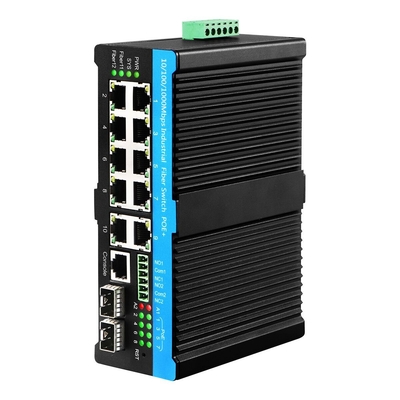

8 پورت 2.5G Industrial Poe Switch 90w Network POE++ سوئیچ مدیریت شده برای دوربین های PTZ

نام محصول

مدیریت 10/100/1000Mbpsصنعتیسوئیچ فیبر POE (2F+10TP)

شماره مدل

IM-FP21008GW

بندر

2x 100/1000/2500Base-FX SFP Fiber

SM: 1310 نانومتر/1550 نانومتر، 20 کیلومتر؛ 1490 نانومتر/1550 نانومتر، 40 تا 120 کیلومتر؛ MM: 1310 نانومتر، 2 کیلومتر؛

8x10/100/1000M UTP RJ45 (پشتیبانی از سنجش خودکار MDI/MDIX)

استاندارد

IEEE 802.3:اترنت 10Base-T 10Mbit/s

IEEE 802.3u:100Base-TX، 100Base-FX، اترنت سریع

IEEE 802.3z:اترنت 1000Base-T Gbit/s بیش ازفیبر نوری

IEEE 802.1d:STP (پروتکل درخت پوشا)

IEEE 802.1s:100Base-TX، 100Base-FX، اترنت سریع

IEEE 802.1w:RSTP (پروتکل درخت پوشاندن سریع)

ITU-T G.8032:ERPS (سوئیچینگ حفاظت از حلقه اترنت)

IEEE 802.1Q:شبکه های مجازی مجازی (VLAN)

IEEE 802.1X:شبکه مبتنی بر پورت و مبتنی بر MAC،کنترل دسترسی، احراز هویت

IEEE802.3ac: حداکثر اندازه فریم به 9600 بایت افزایش یافته است.

IEEE 802.3ad: تجمع پیوند برای پیوندهای موازی با LACP (پروتکل کنترل تجمع پیوند)

IEEE 802.3x: کنترل جریان برای Full Duplex

IEEE 802.1ad: VLAN های پشته ای

IEEE 802.1p: پروتکل LAN لایه 2 QoS/CoS برای اولویت بندی ترافیک

IEEE 802.1ab: پروتکل کشف لایه پیوند (LLDP)

IEEE 802.1az:EEE (اترنت کارآمد انرژی)

IEEE802.3af: 15.4 وات

IEEE802.3aT: 30 وات

IEEE802.3bt: 90 وات

شناسه VLAND

4094 IEEE802.1Q VLAN VID

معماری سوئیچ

پهنای باند سیستم:58گیگابیت در ثانیه (غیر ترافیکی)

اندازه DRAM: 128M    حجم فلش: 16 مگابایت    اندازه بافر بسته: 4 مگابایت

پردازش داده ها

فروشگاه و فوروارد

کنترل جریان

IEEE 802.3x برای حالت تمام دوبلکس فشار برگشتی برای حالت نیمه دوبلکس

شبکه

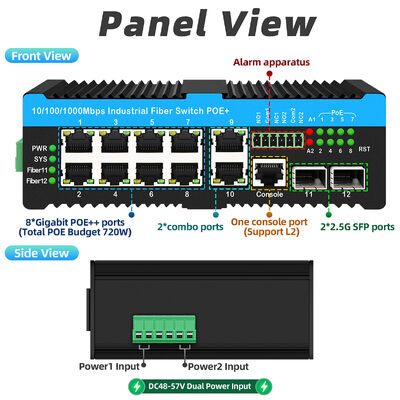

رابط

8x 10/100/1000Base-TX RJ-45

عملکرد خودکار MDI/MDI-X،

کنسول

RS-232 (RJ-45)

کابل شبکه

UTP/STP بالای Cat. کابل 5e

پروتکل ها

CSMA/CD

قطبیت معکوس

جریان اضافه بار

حفاظت

پشتیبانی می شود

پشتیبانی می شود

CPU Watch Dog

پشتیبانی می شود

منبع تغذیه

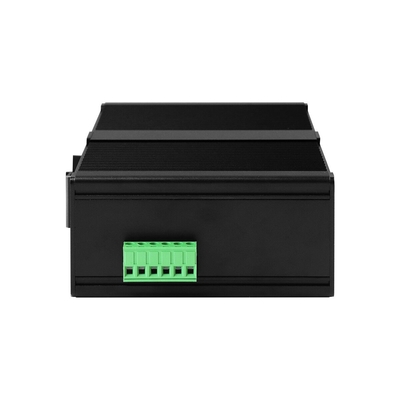

ورودی اضافی DC48V (48~57VDC) یا 100-240VAC

برق (بلوک ترمینال قابل جابجایی)

قدرت

مصرف

3.5 وات (بدون بار)

LED

در هر واحد: توان 1 (قرمز)، SYS (قرمز)، زنگ هشدار

(قرمز) PoE (سبز)

پورت RJ-45: لینک/فعال (سبز) سرعت (زرد)

پورت فیبر SFP: پیوند/فعال (سبز)

قاب جامبو

9.6 کیلوبایت

IEEE802.3ac

حداکثر اندازه فریم به 1522 بایت افزایش یافته است (به Q-tag اجازه می دهد

در بسته)

جدول آدرس MAC

8K

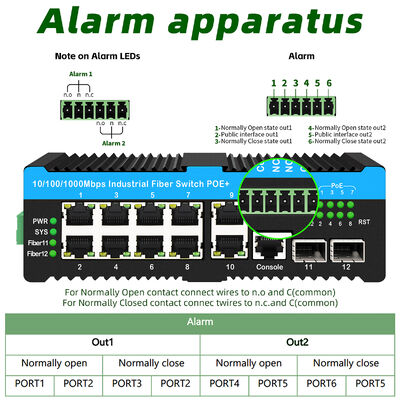

پیام هشدار

سیستم Syslog، رله زنگ

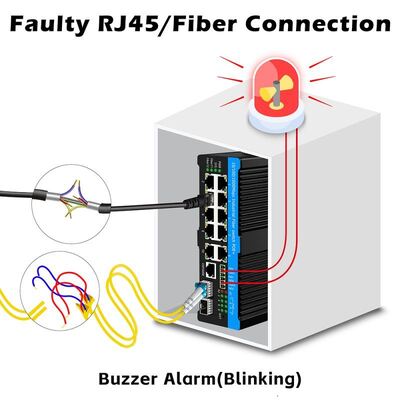

رله آلارم

تماس بگیرید

خروجی های رله با ظرفیت حمل جریان 1 آمپر

@30VDC

دمای عملیاتی

-40 ~75 درجه سانتی گراد

رطوبت عملیاتی

0٪ تا 95٪ (غیر متراکم)

دمای ذخیره سازی

-40 ~ 85 درجه سانتی گراد

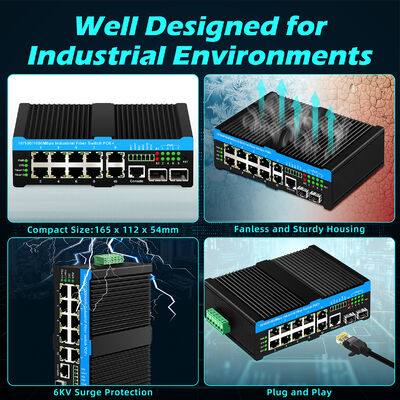

ابعاد

165 × 112 × 45.5 میلی متر

وزن

0.85کیلوگرم

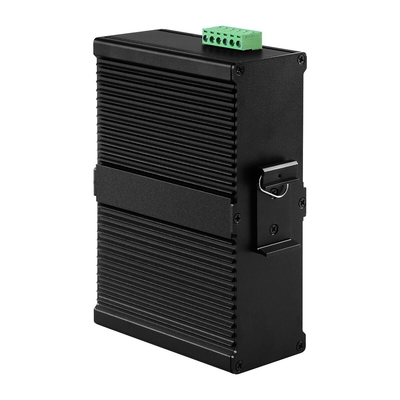

نصب و راه اندازی

نصب ریل

FCCانتشار

CE

FCC قسمت 15 زیربخش B کلاس B 2010

EN50121

EN 5502:2006+A1:2007

EN61000-3

EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

ایمنی

EN62368

6 کیلو ولتاساصرارپچرخش

پشتیبانی از پورت UTP و فیبر

شوک

IEC 60068-2-27

سقوط آزاد

IEC 60068-2-32

لرزش

IEC 60068-2-6

مشخصات نرم افزار

توپولوژی

VLAN

IEEE 802.1q VLAN، تا 4094 802.1Q VLAN VID

IEEE 802.1q VLAN، تا 4094 گروه

IEEE 802.1ad

VLAN مبتنی بر MAC، تا 256 ورودی

VLAN مبتنی بر زیرشبکه IP، تا 128 ورودی

VLAN مبتنی بر پروتکل (Ethernt، SNAP، LLC)، تا 128 ورودی

ترجمه VLAN، حداکثر 256 ورودی

GVRP (پروتکل ثبت GARP VLAN)

MVR (ثبت VLAN چندپخشی)

پیوند پیوند

(پورت ترانک)

استاتیک (هش با پورت SA، DA، IP، TCP/UDP)، تا 5 گروه ترانک

Dynamic (IEEE 802.3ad LACP)، تا 5 گروه ترانک

پوشا درخت

IEEE802.1d STP

IEEE802.1w RSTP

IEEE802.1s MSTP

POE/POE+

IEEE802.3 در 30 وات

IEEE802.3af 15.4W

IEEE802.3bt 90W

محافظت از حلقه

پشتیبانی می شود

ITU-T G.8032 / Y.1344 ERPS (حلقه اترنت

حفاظت)

زمان بازیابی کمتر از 50 میلی ثانیه

حلقه تک، حلقه فرعی، شبکه توپولوژی حلقه چندگانه

ویژگی های QoS

کلاس خدمات

IEEE802.1p 8 صف اولویت فعال برای هر پورت

طبقه بندی ترافیک QoS

CoS مبتنی بر IEEE802.1p

CoS مبتنی بر اولویت IP

CoS مبتنی بر IP DSCP

طبقه بندی ترافیک QoS

QCL (لیست کنترل QoS): نوع قاب، منبع/

MAC مقصد، VLAN ID، PCP، DEI

QCE (ورودی کنترل QoS): پروتکل، منبع IP، IP

شماره پورت قطعه، DSCP، TCP/UDP

DiffServ (RF 2474) Remarking

کنترل طوفان

برای Unicast، Broadcast، Multicast

ویژگی های IP Multicasting

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

نمایه فیلترینگ پورت

خروج سریع

حداکثر گروه چندپخشی: تا 1022 ورودی

Query / Static Router Port

ویژگی های امنیتی

IEEE 802.1X

مبتنی بر بندر

مبتنی بر MAC

ACL

تعداد قوانین: حداکثر 256 ورودی

برای L2 / L3 / L4

L2: آدرس مک SA/DA/VLAN

L3: آدرس IP SA/DA، زیرشبکه

L4: TCP/UDP

احراز هویت و حسابداری RADIUS

TACACS + احراز هویت و حسابداری، TACACS + 3.0

HTTPS، HTTP

پشتیبانی می شود

SSL / SSH v2

پشتیبانی می شود

نام کاربری رمز عبور

احراز هویت

احراز هویت محلی

احراز هویت از راه دور (از طریق RADIUS / TACACS+)

فیلتر دسترسی به رابط مدیریت

وب، Telnet / SSH، کنسول CLI RS-232

ویژگی های مدیریت

CLI

Cisco® مانند CLI

مدیریت مبتنی بر وب

شبکه راه دور

سرور

SNMP

V1، V2c، V3

SW و پیکربندی

ارتقا دهید

TFTP، HTTP

سیستم عامل اضافی در صورت خرابی ارتقاء

Modbus/TCP

پشتیبانی از مدیریت و نظارت

RMON

RMON I، RMON II

MIB

RFC1213 MIB II، MIB خصوصی

UPnP

پشتیبانی می شود

DHCP

سرور، کلاینت، رله، جاسوسی

Snooping گزینه 82

گزینه رله 82

گارد منبع IP

پشتیبانی می شود

Port Mirroring

پشتیبانی می شود

رویداد Syslog

سرور Syslog (RFC3164) (سرور پشتیبانی 1)

پیام هشدار

سیستم سیستم، ایمیل، رله زنگ

IEEE1588

پشتیبانی کنید

NTP

مشتری

DNS

مشتری، پروکسی

LLDP (IEEE 802.1ab)

پروتکل کشف لایه پیوند LLDP-MED

ویژگی های IPv6

مدیریت IPv6

سرور Telnet/ICMP نسخه 6

SNMP از طریق IPv6

پشتیبانی می شود

SSH از طریق IPv6

پشتیبانی می شود

IPv6 NTP

مشتری

IPv6 QoS

پشتیبانی می شود

HTTP از طریق IPv6

پشتیبانی می شود

IPv6 Telnet

پشتیبانی می شود

IPv6 TFTP

پشتیبانی می شود

IPv6 ACL

تعداد قوانین: حداکثر 256 ورودیبرای L2 / L3 / L4

L2: آدرس مک SA/DA/VLAN

L3: آدرس IP SA/DA، زیرشبکه

L4: TCP/UDP

ویژگی های دیگر

اترنت سبز

پشتیبانی از IEEE802.3az EEE (Energy Efficient Ethernet)

مدیریت بهینه سازی مصرف برق

طول کابل و کاهش توان را تعیین کنید

برای پورت هایی با کابل های کوتاه

در صورت عدم وجود لینک، توان پورت را کاهش دهید

مدیریت برق LED: تنظیم شدت LED

تشخیص کابل

اندازه گیری فاصله نقطه عادی یا شکسته کابل UTP
