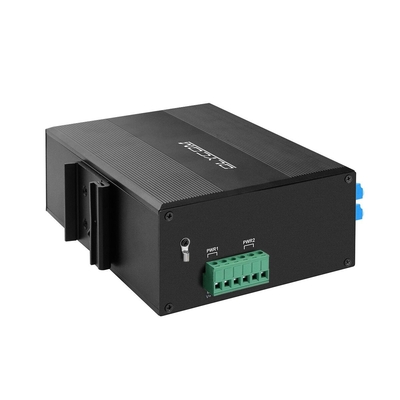

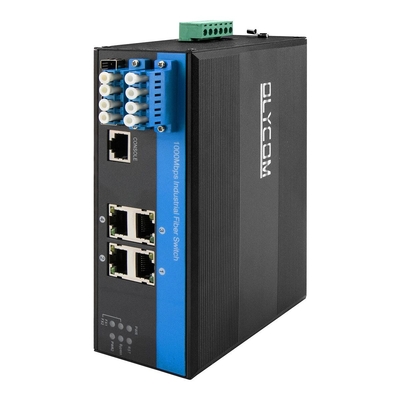

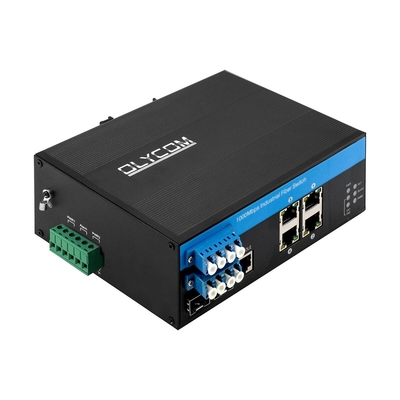

L2 سوئیچ صنعتی مدیریت شده با عملکرد دور زدن 2 * 2B
کانکتور SM LC برای محافظت از خط نوری
ویژگی های کلیدی سوئیچ های مدیریت شده بایت پاس نوری
IM-FBS240GW یک سوئیچ بای پاس فیبر صنعتی 10/100/1000 Mbps است که از ویژگی های زیر پشتیبانی می کند
- ورودی قدرت دوگانه ولتاژ بزرگ
- مدیریت گرافیک وب
- نصب ریل دین
- گواهینامه FCC و CE
و به عنوان یک بخش ضروری از ارتباطات نوری و سیستم حفاظت، فایبر بای پاس بسیار قابل اعتماد و پایدار برای نیازهای مختلف مسیر نوری مانند
- شبکه منطقه ی شهری (MAN)
- پیکربندی پویا از چندگانه سازی اضافه/بیفتن
- نظارت بر سیستم
- تحقیقات و توسعه آزمایشگاهی
در همین حال، سوئیچ انتقال فیبر
- از دست دادن ورودی کم
- محدوده طول موج گسترده
- صداهای کم کانال
مشخصات سوئیچ صنعتی کامل گیگابیت
|
نام محصول
|
10/100/1000Mbps مدیریت صنعتی سوئیچ بای پاس فیبر (2F+4TP)
|
|
شماره مدل
|
-آروم باش.FبS240GW
|
|
بندر
|

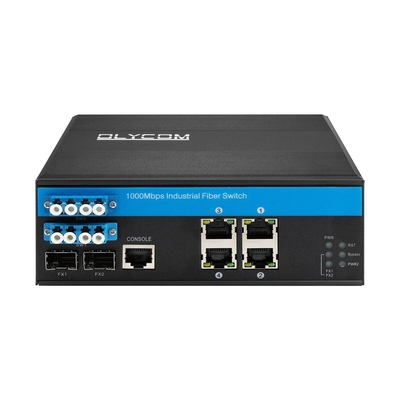

2 ×2.5G پورت SFP
SM:1310nm/1550nm,20 کيلومتر;1490nm/1550nm,40 تا 120 کيلومتر;MM:1310nm,2 کيلومتر;4x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
استاندارد
|
IEEE 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az
|
|
VLAND ID
|
4096
|
|
قاب بزرگ
|
9.6KB
|
|
جدول آدرس های MAC
|
8K
|
|
ویژگی های سوئیچ
|
حالت انتقال: ذخیره سازی و انتقال
پهنای باند سیستم:58Gbps (غیر از ترافیک جام)
اندازه DRAM: 128M اندازه فلش: 16M
اندازه بافر بسته: 4Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
پورت SFP، فاصله انتقال: 20Km، 40Km، 60Km، 80Km، 100Km
|
|
لامپ های LED
|
برق، شبکه، فیبر، بایپاس
|
|
منبع برق
|

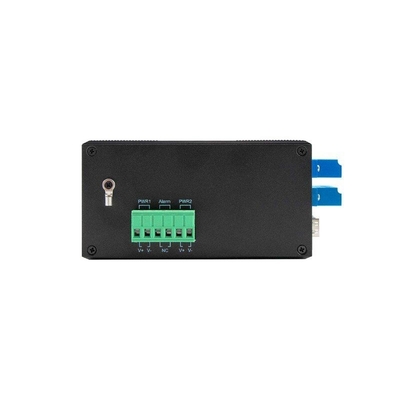

ولتاژ ورودی:دی سی12-52V;قدرت بدون بار:5W;
اتصال معکوس:حمایت
|
|
محیط زیست
|
کار کردنTemp: -40°75°C;ذخیره سازیTemp: -40° ≈ 85°C;رطوبت کاری:10%~90%,بدون فشرده سازی;رطوبت مخزن:10٪ ٪ 95٪,بدون فشرده سازی
|
|
استانداردهای صنعت
|
EMI:FCC بخش 15 زیر بخش B کلاس A، EN 55022 کلاس A
EMS:EN 61000-4-2 (ESD) سطح 3،EN 61000-4-3 (RS) سطح 3،EN 61000-4-4 (EFT) سطح 3,EN 61000-4-5 (طوفان) سطح 3، EN 61000-4-6 (CS) سطح 3,EN 61000-4-8;کنترل ترافیک: NEMA-TS2;ارتعاش:IEC 60068-2-6;سقوط آزاد:IEC 60068-2-32;شوک:IEC 60068-2-27;ترافیک راه آهن:EN 50121-4
|
|
امنیت
|
علامت CE، تجاری;CE/LVD EN60950
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی لوله دار;کلاس ایمنی: IP40;
ابعاد:155 x113x 60 میلی متر;
|
|
تضمین
|
3 سال ها
|
|
فیبر بای پاس
|
|
دسته بندی
|
واحد
|
مشخصات
|
|
محدوده طول موج
|
nm
|
850±40/1300±40
|
1260 تا 1650
|
|
طول موج آزمایش
|
nm
|
850/1300
|
1310/1550
|
|
ضایعات ورودی
|
دی بی
|
نوع:0.6 حداکثر:1.0
|
نوع:0.6 حداکثر:1.0
|
|
خسارت بازده
|
دی بی
|
MM≥30 SM≥50
|
|
صداي متقاطع کانال
|
دی بی
|
MM≥35 SM≥55
|
|
از دست دادن قطبی شدن
|
دی بی
|
≤0.05
|
|
از دست دادن طول موج
|
دی بی
|
≤0.05
|
|
از دست دادن دما
|
دی بی
|
≤0.05
|
|
قابلیت تکرار
|
دی بی
|
≤0.05
|
|
ولتاژ کار
|
v
|
3.3V-5V
|
|
مدت عمر
|
زمان
|
≥100000000
|
|
زمان تغییر
|
ms
|
≤10
|
|
قدرت نوری انتقال
|
mm
|
≤500
|
|
دمای کار
|
آک
|
-20~+70
|
|
دمای ذخیره سازی
|
آک
|
-40~+85
|
درخواست
مراحل تولید
جوشکاری: اجزای لازم را جوش دهید
تمیز کردن: برای جلوگیری از هر گونه اختلال در عملکرد ناشی از گرد و غبار و یا بقایای بر روی صفحه PCB.
جمع آوری: اجزای یک محصول مانند پانل ها، پیچ ها، صفحه های PCB را تشکیل می دهد.
آزمایش: مطمئن شوید که محصول در اصل پس از جمع آوری کار می کند
پیری: برای بررسی اینکه آیا محصول می تواند به راحتی برای مدت طولانی بدون هیچ گونه جزئی مانند شاخص های LED، ولتاژ کار کند. این معمولاً 24 تا 48 ساعت طول می کشد.
آزمایش: برای آزمایش اینکه آیا محصول می تواند داده ها یا سیگنال های ویدئویی را به درستی پردازش کند. هرگونه از دست دادن داده؟ نرخ انتقال درست؟ هرگونه شکست بسته داده؟ چنین سوالاتی در این روش بررسی می شود.
آزمایش QC: این سومین و همچنین آخرین بررسی کیفیت محصول است. اگر خوب پیش برود، کارکنان بسته بندی ما آن را بر اساس الزامات مشتری بسته بندی می کنند و یک برچسب محصول را به جعبه بسته بندی متصل می کنند.
وقتی همه ی این کارها انجام شد، محصول به بازار عرضه می شود.
سوالات متداول:
سوئیچ بایپاس نوری چیه؟
A: همچنین به عنوان یک TAP بای پاس نیز شناخته می شود که برای تغییر خودکار گره های معیوب در هنگام قطع برق یا خرابی استفاده می شود، این امر انتقال کامل نوری را تضمین می کند.
کجا استفاده میشه؟
A: این به طور عمده برای جلوگیری از قطع شبکه، محافظت از شبکه یا کنترل سیستم شبکه در ارتباطات نوری استفاده می شود.
این می تواند در معماری شبکه حلقه ای یا خطی فیبر مانند سیستم های ارتباطی راه آهن، اتوماسیون کارخانه و ایستگاه های برق استفاده شود.
گزینه هاي سفارش چي هستن؟
A: برای انتخاب شما به عنوان عکس های زیر یک حالت اتصال SC ((4 پورت) ، LC single mode ((4 پورت و 8 پورت) و LC multimode ((4 پورت و 8 پورت) وجود دارد.
دستگاه های دور زدن نوری شما می تونن با سوئیچ های مختلف کار کنن؟
پاسخ: بله، این دستگاه در مورد سطح انتقال نوری است و هیچ پروتکل شبکه ای را شامل نمی شود.
می تواند با هر سوئیچ با نرخ نوری مختلف ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G) کار کند.
اگه ممکنه از نصب ديواري پشتیبانی کنم؟

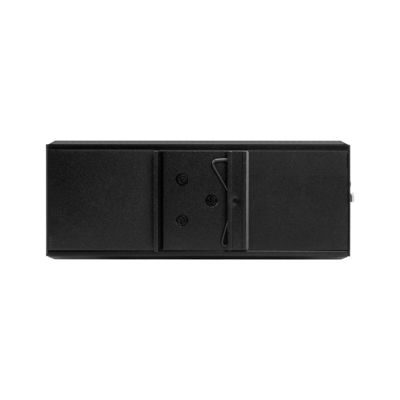

A: بله، نصب استاندارد DIN ریل است. ما همچنین یک پانل پشتی ویژه با سوراخ های نصب برای نصب دیوار داریم.
يه جفت آويزون در ليست بسته بندي وجود داره
