انتقال ویدئو فیبر متمرکز برای پروژه دولتی سنگاپور

پیشینه پروژه

به عنوان بخشی از یک برنامه نوسازی زیرساخت امنیتی در سراسر کشور، یک آژانس دولتی در سنگاپور شبکه دوربین مداربسته آنالوگ قدیمی خود را ارتقا داد تا قابلیت اطمینان انتقال را بهبود بخشد، نظارت متمرکز را ساده کند و قابلیت نگهداری طولانی مدت سیستم را افزایش دهد.

اگرچه دوربین‌های نظارتی آنالوگ باقی ماندند، ستون فقرات انتقال به یک رسانه ارتباطی قوی‌تر نیاز داشت که بتواند تداخل الکترومغناطیسی را از بین ببرد، از مدیریت متمرکز تجهیزات پشتیبانی کند و عملکرد پایدار در محیط‌های حیاتی ماموریت را تضمین کند.

برای برآوردن این الزامات، پروژه OLYCOM's را اتخاذ کردمبدل ویدئویی فیبر نوریراه حلی شامل فرستنده های مستقل، گیرنده های رک و شاسی متمرکز 18 شیار برای تجمیع تجهیزات.

چالش های پروژه

سیستم‌های نظارت دولتی نسبت به استقرار دوربین‌های مدار بسته تجاری معمولی به قابلیت اطمینان بیشتری نیاز دارند. در طول طراحی سیستم، چندین چالش فنی باید مورد توجه قرار می گرفت:

• دوربین‌های آنالوگ موجود برای به حداقل رساندن هزینه‌های تعویض باید نگهداری شوند.
• سیگنال های ویدئویی باید از طریق فیبر نوری بدون تخریب منتقل می شدند.
• مرکز نظارت به نصب تجهیزات متمرکز برای تعمیر و نگهداری ساده نیاز داشت.
• چندین کانال نظارتی باید به طور موثر در داخل یک اتاق کنترل جمع و جور مدیریت شوند.
• سیستم انتقال باید به طور مداوم با حداقل نیازهای تعمیر و نگهداری کار می کرد.
• کیفیت ویدیوی پایدار برای عملیات امنیتی بلندمدت دولت ضروری بود.

بنابراین تیم مهندسی معماری انتقال ویدئو فیبر نوری را به جای کابل کشی کواکسیال سنتی انتخاب کردند.

راه حل OLYCOM

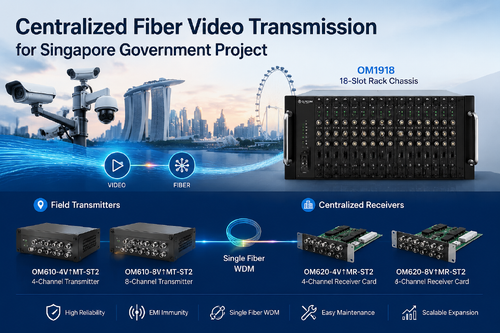

این پروژه از ترکیبی از فرستنده‌های مستقل، گیرنده‌های رک و شاسی رک 18 شیار برای ساخت یک سیستم انتقال ویدئو آنالوگ متمرکز استفاده کرد.

محصولات مستقر شده

فرستنده های ویدئویی

OM610-4V↑MT-ST2

• فرستنده فیبر نوری ویدئویی آنالوگ 4 کانال
• نوع مستقل
• چند حالته تک فیبر
• کانکتور نوری ST
• 2 کیلومتر فاصله انتقال

OM610-8V↑MT-ST2


• فرستنده فیبر نوری تصویری آنالوگ 8 کانال
• نوع مستقل
• چند حالته تک فیبر
• کانکتور نوری ST
• 2 کیلومتر فاصله انتقال

گیرنده های ویدئویی

OM620-4V↑MR-ST2


• گیرنده فیبر نوری تصویری آنالوگ 4 کانال
• نوع کارت رک

OM620-8V↑MR-ST2

• گیرنده فیبر نوری تصویری آنالوگ 8 کانال
• نوع کارت رک

تجهیزات مرکزی

OM1918

• رک مبدل نوری ویدیویی 18 اسلات
• دو ورودی برق AC100–240V
• نصب کارت با قابلیت تعویض داغ
• مدیریت رک متمرکز

معماری سیستم

هر مکان نظارتی فرستنده های ویدئویی فیبر نوری مستقل را نزدیک به دوربین های آنالوگ نصب کرده است.

فرستنده ها چندین کانال ویدئویی آنالوگ را به سیگنال های نوری تبدیل می کردند و آنها را از طریق یک فیبر چند حالته با استفاده از فناوری WDM منتقل می کردند.

در اتاق مانیتورینگ مرکزی، کارت های گیرنده رک در داخل شاسی 18 شیار OM1918 نصب شده بود.

این معماری تمام کانال‌های ویدئویی ورودی از مکان‌های میدانی مختلف را قادر می‌سازد تا در یک قفسه تجهیزات خاتمه داده، سازماندهی و مدیریت شوند.

در مقایسه با استقرار ده‌ها گیرنده رومیزی مستقل، راه‌حل نصب شده روی قفسه به طور قابل توجهی فضای کابینت را کاهش می‌دهد و در عین حال توسعه و نگهداری آینده را ساده می‌کند.

طراحی دوگانه رک OM1918 همچنین در دسترس بودن سیستم را افزایش داده است، که یک ملاحظات مهم برای زیرساخت نظارت دولتی است که در تمام ساعات شبانه روز کار می کند.

چرا معماری رک 18 اسلات؟

یکی از نکات برجسته طراحی این پروژه، اتخاذ یک شاسی گیرنده متمرکز به جای چندین گیرنده مستقل بود.

معماری قفسه 18 اسلات چندین مزیت عملیاتی را ارائه می دهد:

مدیریت متمرکز تجهیزات

همه کارت‌های گیرنده در داخل یک محفظه رک نصب شده بودند و به مهندسان اجازه می‌داد تا ماژول‌ها را بدون ایجاد مزاحمت برای تجهیزات مجاور نظارت، جایگزین یا گسترش دهند.

قابلیت اطمینان سیستم بالاتر

منبع تغذیه AC دوگانه خطر قطع سرویس را کاهش می دهد در حالی که از عملیات نظارت مداوم 24/7 پشتیبانی می کند.

بهینه سازی فضا

یک شاسی OM1918 دارای چندین کارت گیرنده است که اشغال رک را در مقایسه با دستگاه‌های مستقل بسیار کاهش می‌دهد.

تعمیر و نگهداری ساده

ماژول‌های گیرنده با قابلیت اتصال داغ به پرسنل تعمیر و نگهداری اجازه می‌دهند تا کارت‌های جداگانه را بدون خاموش کردن سیستم نظارت کامل جایگزین کنند.

مقیاس پذیری آینده

با اضافه شدن دوربین‌های نظارتی می‌توان کارت‌های گیرنده دیگری را نصب کرد که از سرمایه‌گذاری بلندمدت مشتری محافظت می‌کند.

مزایای فنی

راه حل نصب شده مبدل ویدیویی فیبر نوری چندین مزیت فنی را ارائه می دهد که به ویژه در پروژه های امنیتی دولتی ارزشمند است.

انتقال ویدئو غیر فشرده

این سیستم ویدیوی آنالوگ 8 بیتی دیجیتالی را بدون فشرده سازی ارائه می دهد و کیفیت تصویر را برای نظارت و ضبط شواهد حفظ می کند.

مصونیت در برابر تداخل الکترومغناطیسی

برخلاف کابل کواکسیال، انتقال فیبر نوری در برابر EMI و RFI مصون است و برای نصب در نزدیکی زیرساخت های الکتریکی و محیط های شهری ایده آل است.

گیربکس WDM تک فیبر

با استفاده از فناوری WDM، ارتباط دو طرفه بر روی یک فیبر نوری به دست می‌آید و مصرف منابع فیبر را کاهش می‌دهد و در عین حال نصب را ساده می‌کند.

استقرار Plug-and-Play

هیچ تنظیم نوری یا پیکربندی پیچیده ای مورد نیاز نیست، که امکان نصب سریع و به حداقل رساندن زمان راه اندازی را فراهم می کند.

ویدئو با کیفیت پخش

این راه حل از فرمت های ویدئویی NTSC، PAL و SECAM پشتیبانی می کند و در عین حال کیفیت تصویر را در طول فاصله انتقال ثابت نگه می دارد.

عملیات مستمر دولت

با طراحی صنعتی، نشانگرهای وضعیت LED، مدیریت رک متمرکز و قابلیت اطمینان بالای سیستم، این راه حل برای شبکه های نظارتی بسیار مناسب است.

نتایج پروژه

پس از استقرار، شبکه نظارت دولتی به چندین پیشرفت عملیاتی دست یافت.

مدیریت مرکز مانیتورینگ متمرکز به دلیل استفاده از کارت‌های گیرنده روی قفسه بسیار آسان‌تر شد.

انتقال فیبر نوری تداخل و تخریب سیگنال را که معمولاً با تاسیسات کواکسیال آنالوگ در فواصل طولانی مرتبط است، حذف کرد.

بهره وری تعمیر و نگهداری بهبود یافته است زیرا تکنسین ها می توانند به سرعت وضعیت ماژول را از طریق نشانگرهای LED شناسایی کرده و کارت های گیرنده جداگانه را بدون تأثیر بر کانال های باقی مانده جایگزین کنند.

معماری ماژولار همچنین شبکه نظارت را برای گسترش دوربین در آینده بدون نیاز به تغییرات اساسی زیرساخت آماده کرد.

مهمتر از همه، آژانس دولتی یک پلت فرم انتقال ویدئوی آنالوگ بسیار قابل اعتماد را به دست آورد که قادر به پشتیبانی از نظارت مستمر امنیتی با کیفیت تصویر پایدار و تعمیر و نگهداری ساده است.

نتیجه گیری

برای سازمان هایی که به کار زیرساخت های دوربین مدار بسته آنالوگ ادامه می دهند در حالی که به قابلیت اطمینان انتقال بالاتر، مدیریت متمرکز و مقیاس پذیری طولانی مدت نیاز دارند، OLYCOM'sمبدل نوری ویدئوراه حل یک مسیر مهاجرت کارآمد را فراهم می کند.

این پروژه دولتی سنگاپور با ترکیب فرستنده‌های میدانی مستقل، کارت‌های گیرنده روی قفسه و شاسی 18 شیار OM1918 نشان می‌دهد که چگونه می‌توان ویدئوهای آنالوگ را به طور قابل اعتماد روی فیبر حمل کرد و در عین حال به مدیریت متمرکز تجهیزات حرفه‌ای دست یافت.

راهکارهای OLYCOM's Analog Video over Fiber چه در تاسیسات دولتی، مراکز حمل و نقل، تاسیسات، کارخانه های صنعتی یا زیرساخت های حیاتی مستقر شوند، عملکرد قابل اعتماد، تعمیر و نگهداری ساده و گسترش انعطاف پذیر را برای شبکه های نظارتی مدرن ارائه می دهند.
