شبکه DWDM OTN دو مسیر محافظت شده 40Gbps

خلاصه پروژه

یک اپراتور رادیویی و مخابراتی منطقه ای نیاز به یک سیستم انتقال نوری قابل اعتماد برای اتصال دو مرکز خدمات بزرگ واقع در فاصله حدود 200 کیلومتری داشت.

هدف این بود که یک شبکه حمل و نقل نوری را ایجاد کند که قادر به پشتیبانی از چندین سرویس مهم از جمله پخش تلویزیون دیجیتال، دسترسی به اینترنت پهن باند،خدمات تعاملی IPTV، و انتقال اطلاعات.

برای اطمینان از دسترسی بالا و مقیاس پذیری آینده، اپراتور یک معماری انتقال فیبر دو مسیر را بر اساس پیشرفتهOTN (شبکه حمل و نقل نوری),DWDM (تفاوت چندگانه طول موج متراکم)، و فناوری های انتقال نوری CWDM.

این راه حل حمل و نقل نوری با ظرفیت بالا، گسترش انعطاف پذیر طول موج و حفاظت چند لایه ای را برای تضمین ارائه خدمات بدون وقفه در کل شبکه فراهم می کند.

چالش های شبکه

انتقال فیبر راه دور با الزامات قابل اطمینان بالا

فاصله انتقال بین دو محل خدمات بیش از 200 کیلومتر بود، که نیاز به یک راه حل حمل و نقل نوری قوی است که قادر به حفظ کیفیت سیگنال پایدار در طول چندین فیبر است.

زیرساخت های فیبر موجود شامل:

مسیر فیبر نوری اصلی:

• تقریباً 195 کیلومتر فاصله کل
• 6 محدوده نوری
• مکان های متوسطه متعددی برای تقویت نوری در دسترس است

مسیر فیبر حفاظت ثانویه:

• حدود ۲۱۳ کیلومتر فاصله کل
• 10 محدوده نوری
• مکان های تقویت پشتیبان متعدد

شبکه نیاز به ارائه:

• انتقال دسترسی بالا
• جابجایی محافظ اتوماتیک
• ارائه خدمات با تاخیر کم
• قابلیت گسترش پهنای باند در آینده
• پشتیبانی از چندین رابط سرویس

معماری راه حل

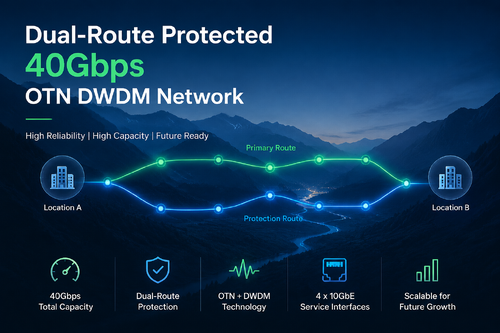

سیستم انتقال OTN + DWDM محافظت شده دو مسیر

راه حل مستقر شده از یک معماری مسیر نوری دوگانه با استفاده از تجهیزات انتقال مبتنی بر OTN همراه با تکنولوژی چندگانه طول موج DWDM استفاده می کند.

معماری شبکه شامل:

• پلت فرم شبکه حمل و نقل نوری (OTN)
• سیستم چندگانه تقسیم طول موج DWDM
• حفاظت خط نوری (OLP)
• ماژول های تقویت نوری
• سیستم مدیریت شبکه یکپارچه

این سیستم یک مسیر محافظت مستقل بین دو مکان اصلی ایجاد می کند و عملکرد مداوم را حتی در صورت قطع فیبر یا خرابی تجهیزات نوری تضمین می کند.

ظرفیت انتقال و پشتیبانی از خدمات

حمل و نقل نوری 10GbE با ظرفیت بالا

این سیستم از حداقل ظرفیت انتقال ۴۰ گیگابایت در ثانیه پشتیبانی می کند، با گسترش طول موج مقیاس پذیر برای رشد شبکه در آینده.

استفاده فعلی از خدمات شامل:

هر سایت چندین رابط خدمات 10GbE را فراهم می کند که امکان جمع آوری و حمل و نقل خدمات انعطاف پذیر را فراهم می کند.

ویژگی های فنی کلیدی

1انتقال نوری راه دور مبتنی بر DWDM

سیستم از:

• کار با طول موج باند C و باند L
• ITU-T G694.1 برنامه ریزی طول موج سازگار
• فاصله کانال 50GHz / 100GHz
• حداقل 8 کانال طول موج
• ظرفیت 10Gbps یا بالاتر در طول موج

معماری DWDM امکان استفاده کارآمد از منابع فیبر موجود را بدون استفاده از فیبر اضافی فراهم می کند.

2حفاظت شبکه چند لایه ای

برای بهبود قابلیت اطمینان شبکه، مکانیسم های حفاظت چندگانه اجرا می شود:

حفاظت از لایه نوری

• حفاظت از خط نوری 1+1
• حفاظت از مسیر دو فایبر
• تغییر مسیر نوری خودکار

حفاظت از لایه حمل

• حفاظت از کانال OTN
• حفاظت در سطح خدمات
• مکانیسم بازیابی ترافیک

معماری حفاظت کامل بهبود سریع را تضمین می کند و وقفه خدمات را به حداقل می رساند.

3تکنولوژی تقویت نوری پیشرفته

برای انتقال فاصله طولانی، ماژول های تقویت کننده نوری در مکان های میانگین مستقر می شوند.

قابلیت های کلیدی عبارتند از:

• کنترل قدرت خودکار (AGC)
• بهینه سازی تراکم
• تعادل قدرت نوری چند کانال
• تقویت سیگنال طولانی مدت پایدار

این توابع عملکرد نوری ثابت را در طول موج ها و مسافت های انتقال مختلف حفظ می کنند.

4نظارت و مدیریت جامع شبکه

سیستم حمل و نقل نوری قابلیت های نظارت متمرکز را ادغام می کند.

پلتفرم مدیریت نظارت در زمان واقعی را برای:

• سطح قدرت نوری
• وضعیت لیزر
• اطلاعات دمایی
• کیفیت سیگنال نوری
• نرخ خطا بیت (BER)
• وضعیت عملیاتی تجهیزات

سیستم از:

• نظارت مبتنی بر SNMP
• مدیریت شبکه از راه دور
• تجزیه و تحلیل عملکرد
• گزارش هشدار خطا

عملکرد و قابلیت اطمینان

سیستم حمل و نقل نوری مستقر عملکرد درجه حامل را با:

• عملکرد BER بهتر از 10-12
• جداسازی کانال بالا
• انتقال طول موج ثابت
• تعویض سریع حفاظت
• در دسترس بودن شبکه 24/7

معماری سخت افزاری ماژولار امکان ارتقاء آینده را بدون جایگزینی زیرساخت های انتقال موجود فراهم می کند.

مقیاس پذیری و گسترش آینده

این راه حل با توجه به تکامل شبکه در دراز مدت طراحی شده است.

امکانات ارتقاء آینده شامل:

• افزایش کانال های طول موج
• گسترش ظرفیت انتقال
• پشتیبانی از رابط های نوری با سرعت بالاتر
• اضافه کردن کارت های خدمات اضافی
• مهاجرت به سمت شبکه های OTN با ظرفیت بالاتر

این پلت فرم انعطاف پذیر به اپراتورها اجازه می دهد تا پهنای باند را با توجه به نیازهای آینده خدمات پهن باند و چند رسانه ای گسترش دهند.

محیط کاربری

تجهیزات حمل و نقل نوری از شرایط عملیاتی درجه مخابرات پشتیبانی می کند:

• نصب استاندارد روی قفسه
• سازگاری منبع برق 220 ولت AC
• طیف گسترده ای از دماهای عملیاتی
• طراحی صنعتی با قابلیت اطمینان بالا

این سیستم برای:

• شبکه های پخش
• شبکه های ستون فقرات مخابراتی
• شبکه های ارتباطی دولتی
• شبکه های فیبر برق
• زیرساخت های نوری مهم

سناریوی کاربرد

این پروژه نشان می دهد که چگونه می توان از فناوری انتقال نوری OTN و DWDM برای ساخت یک شبکه ارتباطی طولانی مدت قابل اعتماد برای:

• پخش تلویزیونی دیجیتال
• ارائه خدمات IPTV
• اینترنت پهن باند
• ارتباطات داده های شرکت
• اتصال ستون فقرات مخابراتی منطقه ای

این راه حل با ترکیب حفاظت از فیبر دو مسیر، چندگانه سازی طول موج و مدیریت نوری هوشمند، یک زیرساخت حمل و نقل نوری بسیار قابل دسترس و مقیاس پذیر را فراهم می کند.

نکات برجسته پروژه

✓ 200 کیلومتر شبکه انتقال فیبر راه دور
✓ معماری حفاظت از مسیر دو فایبر
✓ ظرفیت انتقال نوری 40Gbps
✓ چندین رابط سرویس 10GbE
✓ راه حل انتقال یکپارچه OTN + DWDM
✓ حفاظت خط نوری (OLP) برای دسترسی بالا
✓ مدیریت شبکه در سطح حامل
✓ قابلیت گسترش پهنای باند در آینده
