انتقال هشدار قابل اعتماد برای یک سیستم نظارت بر امنیت راه آهن

پیش‌زمینه پروژه

یک پروژه نظارت امنیتی راه‌آهن به یک راه‌حل ارتباطی قابل اعتماد برای انتقال چندین سیگنال هشدار بین ایستگاه‌های میدانی دورافتاده و یک اتاق کنترل متمرکز نیاز داشت.

این سیستم شامل دستگاه‌های امنیتی مختلف، نقاط نظارت بر وضعیت تجهیزات صنعتی و رابط‌های هشدار اضطراری بود که در مکان‌های مختلف توزیع شده بودند.

به دلیل مسافت طولانی انتقال و محیط صنعتی پیچیده، تیم پروژه به یک مبدل تماس بسته صنعتی پایدار نیاز داشت که بتواند انتقال سیگنال دقیق را فراهم کند و در عین حال از مشکلات رایج در سیستم‌های ارتباطی مسی سنتی اجتناب کند.

پس از ارزیابی فنی، تیم مهندسی یک راه‌حل "مبدل تماس بسته صنعتی به فیبر" را بر اساس پلتفرم Olycom IM610-8K↑↓WT/R انتخاب کرد. این راه‌حل برای انتقال سیگنال‌های تماس بسته 8 کاناله از طریق شبکه‌های فیبر نوری طراحی شده بود و ارتباط قابل اعتماد را برای کاربردهای صنعتی و امنیتی فراهم می‌کرد.چالش پروژه: انتقال سیگنال هشدار در مسافت طولانیدر سیستم‌های نظارتی سنتی، سیگنال‌های تماس بسته معمولاً از طریق کابل‌های مسی منتقل می‌شوند.

با این حال، با افزایش مسافت، چندین چالش ممکن است ظاهر شود:

از دست دادن سیگنال در طول انتقال مسافت طولانی

تداخل الکترومغناطیسی (EMI) در محیط‌های صنعتی

• تداخل فرکانس رادیویی (RFI)
• مشکلات حلقه زمین بین تأسیسات مختلف
• برای سیستم‌های نظارت راه‌آهن، نیروگاه‌ها، کارخانه‌های صنعتی و پروژه‌های امنیتی، این مشکلات می‌توانند دقت هشدار و قابلیت اطمینان سیستم را تحت تأثیر قرار دهند.
• مشتری به یک راه‌حل انتقال هشدار فیبر نوری نیاز داشت که بتواند نقاط هشدار دورافتاده را به پلتفرم نظارت مرکزی متصل کند و در عین حال عملکرد پایدار را در شرایط محیطی سخت حفظ کند.

راه‌حل: تبدیل تماس بسته صنعتی به فیبر

پروژه IM610-8K↑↓WT/R را به عنوان پل ارتباطی بین دستگاه‌های هشدار میدانی و مرکز نظارت مستقر کرد.

معماری سیستم به شرح زیر بود:

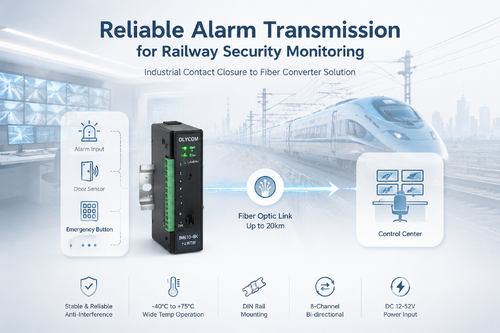

دستگاه‌های هشدار → مبدل تماس بسته صنعتی → لینک فیبر نوری → مرکز کنترلاین راه‌حل موارد زیر را ارائه داد:انتقال سیگنال تماس بسته 8 کاناله

ارتباط فیبر دوطرفه

انتقال تک فیبر با فناوری WDM

نصب روی ریل DIN برای نصب صنعتی

• اتصال فیبر نوری در مسافت طولانی
• این مبدل از انتقال فیبر تک حالته با فاصله کاری استاندارد 20 کیلومتر پشتیبانی می‌کند و برای اتصالات کوتاه‌تر از برنامه‌های فیبر چند حالته پشتیبانی می‌کند.
• چرا مبدل فیبر صنعتی انتخاب شد؟
• س: چرا ارتباط فیبر به جای انتقال مسی سنتی انتخاب شد؟
• ارتباط فیبر نوری مزایای متعددی را برای پروژه‌های صنعتی فراهم می‌کند.

برخلاف کابل‌های مسی، انتقال فیبر تحت تأثیر تداخل الکتریکی قرار نمی‌گیرد. این امر مبدل فیبر ریل DIN را به ویژه برای محیط‌هایی مانند سیستم‌های راه‌آهن، کارخانه‌ها، تأسیسات برق و شبکه‌های نظارت در فضای باز مناسب می‌سازد.

این راه‌حل مشکلات مربوط به موارد زیر را از بین می‌برد:

تداخل EMI

تداخل RFI

اختلاف پتانسیل زمین

در نتیجه، سیستم نظارت به قابلیت اطمینان بالاتر و نیازهای نگهداری کمتر دست می‌یابد.

• پشتیبانی از رابط انعطاف‌پذیر برای برنامه‌های صنعتی مختلف
• یکی از الزامات مهم مشتری، سازگاری با تجهیزات هشدار موجود بود.
• مبدل تماس بسته صنعتی از چندین نوع سیگنال پشتیبانی می‌کند، از جمله:

TTL

RS-232

RS-422

RS-485

• گسترش برنامه: فراتر از نظارت راه‌آهن
• سمت خروجی پشتیبانی می‌کند:
• خروجی باینری
• TTL
• RS-232/422/485

خروجی رله

• این انعطاف‌پذیری به یکپارچه‌سازان سیستم اجازه می‌دهد تا دستگاه‌های صنعتی مختلف را بدون جایگزینی زیرساخت موجود متصل کنند.
• گسترش برنامه: فراتر از نظارت راه‌آهن
• اگرچه این پروژه بر نظارت امنیتی راه‌آهن متمرکز بود، اما همین فناوری مبدل تماس بسته به فیبر را می‌توان در بسیاری از سناریوهای صنعتی به کار برد.
• سیستم نظارت امنیتی

در پروژه‌های شهر امن و شبکه‌های نظارت امنیتی، اغلب نیاز است نقاط هشدار متعدد در مسافت‌های طولانی متصل شوند. ارتباط فیبر نوری انتقال پایدار بین مکان‌های دورافتاده و مراکز فرماندهی را فراهم می‌کند.

اتوماسیون صنعتی

کارخانه‌ها و سیستم‌های اتوماسیون صنعتی به نظارت قابل اعتماد وضعیت ماشین‌ها، سوئیچ‌ها و دستگاه‌های ایمنی نیاز دارند. مبدل‌های فیبر صنعتی به حفظ پایداری ارتباط در محیط‌های با نویز الکتریکی کمک می‌کنند.

صنعت برق و کاربردهای انرژی

نیروگاه‌ها و تأسیسات میدان نفتی اغلب شامل سیستم‌های نظارت بر تجهیزات توزیع شده هستند. انتقال هشدار فیبر نوری خطرات تداخل را کاهش می‌دهد و قابلیت اطمینان ارتباط را بهبود می‌بخشد.

زیرساخت حمل و نقل

نظارت بر بزرگراه‌ها، ایستگاه‌های عوارضی، فرودگاه‌ها و سیستم‌های راه‌آهن به عملکرد مداوم نیاز دارند. یک مبدل فیبر صنعتی مقاوم، راه‌حلی عملی برای این شبکه‌های ارتباطی حیاتی ارائه می‌دهد.

طراحی صنعتی برای محیط‌های سخت

این پروژه به تجهیزات ارتباطی نیاز داشت که قادر به کار در شرایط سخت باشند.

مبدل تماس بسته صنعتی انتخاب شده دارای ویژگی‌های زیر است:

ورودی برق DC 12-52V

دمای کار از -40 درجه سانتیگراد تا +75 درجه سانتیگراد

طراحی نصب روی ریل DIN

محفظه صنعتی فشرده

• این مشخصات امکان استقرار در کابینت‌های فضای باز، اتاق‌های کنترل صنعتی و محیط‌های زیرساخت حمل و نقل را فراهم می‌کند.
• سوالات متداول
• س: مبدل تماس بسته صنعتی چیست؟
• مبدل تماس بسته صنعتی یک دستگاه ارتباطی است که سیگنال‌های هشدار الکتریکی یا باینری را به سیگنال‌های نوری برای انتقال از طریق شبکه‌های فیبر تبدیل می‌کند. این دستگاه معمولاً در نظارت امنیتی، اتوماسیون صنعتی و سیستم‌های حمل و نقل استفاده می‌شود.

س: این مبدل فیبر از چند کانال پشتیبانی می‌کند؟

IM610-8K↑↓WT/R از انتقال سیگنال تماس بسته 8 کاناله پشتیبانی می‌کند و به دستگاه‌های هشدار متعدد اجازه می‌دهد تا از طریق یک لینک فیبر ارتباط برقرار کنند.

س: آیا می‌تواند در محیط‌های صنعتی سخت کار کند؟

بله. این دستگاه از محدوده دمای عملیاتی وسیع از -40 درجه سانتیگراد تا +75 درجه سانتیگراد پشتیبانی می‌کند و برای کاربردهای صنعتی که نیاز به عملکرد پایدار طولانی مدت دارند طراحی شده است.

س: کدام صنایع به مبدل‌های تماس بسته به فیبر نیاز دارند؟

برنامه‌های معمول شامل موارد زیر است:

سیستم‌های نظارت راه‌آهن

سیستم‌های حفاظت امنیتی

اتوماسیون صنعتی

پروژه‌های برق و انرژی

• نظارت بر میدان نفتی
• زیرساخت حمل و نقل
• نتیجه پروژه
• با جایگزینی انتقال هشدار مسی سنتی با یک راه‌حل ارتباطی فیبر نوری، پروژه نظارت راه‌آهن به انتقال سیگنال قابل اعتمادتر، پایداری سیستم بهبود یافته و کاهش خطرات مرتبط با تداخل دست یافت.
• مبدل تماس بسته صنعتی به فیبر، راه‌حلی مؤثر برای اتصال سیستم‌های هشدار توزیع شده با پلتفرم‌های نظارت متمرکز ارائه داد.
• برای مهندسان و یکپارچه‌سازان سیستم که بر روی پروژه‌های نظارت امنیتی، اتوماسیون صنعتی و ارتباطات حمل و نقل کار می‌کنند، انتقال تماس بسته مبتنی بر فیبر، روشی قابل اعتماد برای ساخت شبکه‌های ارتباطی صنعتی مدرن ارائه می‌دهد.
