پروژه ارتقاء دوربین مداربسته پست از راه دور: شبکه نظارت فیبر صنعتی

1. پیشینه پروژه

یک مشتری زیرساخت های خدمات عمومی نیاز به یک شبکه نظارت صنعتی قابل اعتماد برای یک سایت بیرونی توزیع شده جغرافیایی دارد که شامل:

• مناطق توزیع برق
• حصار محيط
• نقاط بازرسی نظارت از راه دور
• پناهگاه تجهیزات
• دروازه های کنترل دسترسی
• مناطق ذخیره سازی در فضای باز

از آنجا که مکان های نظارت در یک منطقه بزرگ پخش شده بودند، استفاده سنتی از ایترنت مس به دلیل:

• محدودیت های فاصله انتقال
• خطر قرار گرفتن در معرض صاعقه
• تداخل الکترومغناطیسی از تجهیزات صنعتی
• شرایط محیط بیرونی
• مشکل در توزیع برق متمرکز

مشتری به طور خاص یک راه حل قادر به:

• انتقال فیبر راه دور
• قابلیت اطمینان صنعتی
• مدیریت نظارت متمرکز
• پشتیبانی PoE برای چندین دوربین IP
• گسترش قابل مقیاس در آینده
• عملکرد پایدار در محیط های بیرونی خشن

برای پاسخگویی به این الزامات، این پروژه یک معماری اترنت صنعتی مبتنی بر فیبر را با استفاده از:

IM-FP888GWبه عنوان سوئیچ جمع آوری هسته

IM-FP21008GWبه عنوان سوئیچ توزیع PoE در فضای باز

IM-WP054GEبه عنوان سوئیچ دسترسی لبه کمپکت

راه حل نهایی یک ستون فقرات صنعتی CCTV قوی را برای نظارت 24/7 بر خدمات عمومی و امنیت محیطی ایجاد کرد.

2معماری راه حل

طراحی شبکه اصلی:محلول به سه لایه تقسیم شد:

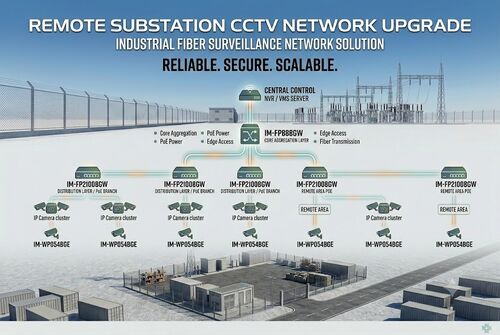

3توپولوژی شبکه

4نقش دستگاه

A. لایه جمع آوری هسته: IM-FP888GW

اينسوئیچ اترنتبه عنوان مرکز جمع آوری فیبر شبکه نظارت عمل می کند.

مزیت های اصلی

• پورت های فیبر SFP 8 گیگابیت
• معماری مدیریت شده صنعتی
• VLAN و مدیریت ترافیک
• جمع آوری فیبر های دور
• حمایت از حلقه
• حفاظت صنعتی از EMC
• استفاده از DIN-rail

IM-FP888GW تمام ترافیک نظارت از راه دور را جمع آوری می کند و به طور مستقیم به پلت فرم NVR / VMS متصل می شود.

به خصوص برای:

• ایستگاه های فرعی
• حمل و نقل هوشمند
• محوطه های صنعتی
• محیط های معدن
• تاسیسات نفت و گاز

دستگاه از عملکرد درجه صنعتی و محافظت سخت برای محیط های خشن پشتیبانی می کند.

B. لایه توزیع: IM-FP21008GW

این مدل در کابینت های بیرونی و پست های نظارت از راه دور مستقر شده است.

ویژگی های کلیدی

• پورتهای PoE 8 × گیگابیت
• 2 × پیوندهای صعودی فیبر SFP
• پشتیبانی IEEE802.3af/at/bt
• تا 90 وات خروجی PoE
• محدوده دمای صنعتی
• پشتیبانی حلقه ERPS
• مدیریت VLAN / QoS / SNMP
• حفاظت از افزایش

اينسوئیچ DIN PoEدستگاه های مصرف کننده انرژی بالا مانند:

• دوربین های PTZ
• دوربین های حرارتی مادون قرمز
• نقاط دسترسی بی سیم
• دوربین های حاشیه ای هوش مصنوعی

همچنین اتصال فایبر افزوده برای عملیات نظارت بدون وقفه را فراهم می کند.

C. لایه دوربین لبه ای: IM-WP054GE

این سوئیچ کوچک برای مجموعه های کوچک دوربین ایده آل است.

نمونه های ماموریتی

• ورودی پارکینگ
• بخش نظارت بر حصار
• انبار کوچک
• ایستگاه نگهبان
• استفاده موقت در فضای باز

مزیت های اصلی

• عملکرد پلگ و پلی
• 4-پورت PoE downlink
• ارتباط بالا گیگابیت
• مسکن های صنعتی فشرده
• نصب DIN-rail
• حفاظت از افزایش 6KV
• طراحی صنعتی با دمای بالا

این مدل پیچیدگی استقرار را کاهش می دهد در حالی که قابلیت اطمینان صنعتی را حفظ می کند.

5چرا فايبر در شبکه هاي سي سي تي وي مهم است؟

انتقال فیبر فابریک مزایای عمده ای نسبت به ایثرنت مس در سیستم های نظارتی صنعتی دارد:

با ترکیب سوئیچ های PoE صنعتی با لینک های فیبر بالا، مشتری هم تحویل برق قابل اعتماد و هم انتقال طولانی مدت پایدار را به دست آورد.

6مزایای واقعی کار

پس از راه اندازی، مشتری به دست آورد:

• عملیات نظارت 24 ساعته پایدار
• نگهداری ساده
• پیچیدگی کابینت های بیرونی کاهش یافته است
• نظارت متمرکز
• رفع مشکلات سریعتر
• گسترش آسان تر در آینده
• کاهش خطر توقف

طراحی صنعتی همچنین قابلیت اطمینان سیستم را در محیط های بیرونی با دمای بالا و رطوبت بالا به طور قابل توجهی بهبود بخشید.

7سناریوهای کاربرد توصیه شده

این معماری بسیار مناسب برای:

• نظارت بر شهر هوشمند
• کارخانه های صنعتی
• ایستگاه های فرعی
• مزارع خورشیدی
• میدان های نفت و گاز
• نظارت بر راه آهن
• نظارت بندری
• عملیات معدن
• امنیت دانشگاه
• نظارت بر بزرگراه

8نتیجه گیری

با ترکیب:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

مشتری با موفقیت یک شبکه نظارت صنعتی مقیاس پذیر با:

• انتقال فیبر راه دور
• تحویل قابل اعتماد PoE
• حفاظت درجه صنعتی
• مدیریت متمرکز
• مقیاس پذیری آماده برای آینده

این راه حل نشان می دهد که چگونه فناوری های انتقال فایبر و اترنت صنعتی می توانند عملکرد و قابلیت اطمینان زیرساخت های مدرن دوربین مدار بسته را به طور قابل توجهی بهبود بخشند.
