راه حل DCI DWDM مقیاس پذیر 200G تا 400G

بررسی اجمالی پروژه

یک مشتری به یک سیستم انتقال نقطه به نقطه DWDM با ظرفیت بالا نیاز داشت تا دو مکان مرکز داده را روی یک زیرساخت فیبر تاریک موجود به هم متصل کند.

الزامات اولیه شامل:

مشتری برنامه ریزی کرد که در مرحله اولیه فقط خدمات 20 x 10G را فعال کند و بعداً بدون جایگزینی پلت فرم DWDM موجود، به خدمات 40 x 10G گسترش یابد.

اهداف طراحی

طراحی پروژه بر اهداف مهندسی زیر متمرکز شده است:

• پشتیبانی از انتقال منسجم 200G بیش از 50 کیلومتر فیبر

• اجازه ارتقای یکپارچه تا 400G را بدهید

• از ثبات انتقال بالا تحت تضعیف فیبر 15 تا 18 دسی بل اطمینان حاصل کنید

• ایجاد افزونگی حفاظت نوری

• CAPEX را در طول استقرار فاز 1 به حداقل برسانید

• سرمایه گذاری لایه نوری را برای گسترش آینده حفظ کنید

معماری راه حل

راه حل پیشنهادی بر اساسپلتفرم DWDM منسجم Olycom OM5800 DCI-BOX.

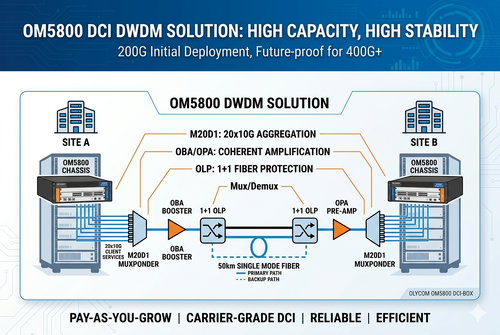

1. معماری سیستم

سایت A
↓
پلتفرم OM5800 DWDM
↓
50 کیلومتر فیبر تک حالته
↓
پلتفرم OM5800 DWDM
↓
سایت B

2. پیکربندی تجهیزات

2.1 لایه نوری

2.2 لایه الکتریکی

فاز 1 - استقرار 200G

فاز 2 - گسترش 400G

جزئیات طراحی مهندسی

1. جمع آوری خدمات مشتری

کارت muxponder M20D1 بیست سرویس مشتری 10GE را در یک طول موج نوری منسجم 200G جمع می کند.

مشخصات فنی

ماژول منسجم CFP2-DCO تحمل OSNR و عملکرد انتقال بهبود یافته را در مقایسه با اپتیک خاکستری سنتی فراهم می کند.

2. تحلیل بودجه لینک نوری

شرایط فیبر

از آنجا که میرایی نوری کل به آستانه حساسیت گیرنده منسجم نزدیک می شود، تقویت EDFA معرفی شده است.

طراحی تقویت EDFA

راه حل اتخاذ می کند:

تقویت خط OLA اختیاری را می توان برای استقرار با ظرفیت بالاتر در آینده اضافه کرد.

ویژگی های EDFA

طراحی تقویت‌کننده، حاشیه OSNR کافی را برای انتقال منسجم 200G در کل گستره نوری تضمین می‌کند.

3. برنامه ریزی کانال DWDM

فاز 1

فاز 2

پلتفرم OMD08 تا 8 طول موج را در یک شبکه DWDM 50 گیگاهرتز پشتیبانی می کند و امکان مهاجرت آینده به سمت زیر را فراهم می کند:

• طول موج های منسجم 400G

• طول موج های منسجم 800G

• شبکه ROADM

• معماری DCI چند سایتی

4. طراحی حفاظت نوری

برای تضمین تداوم خدمات، سیستم حفاظت از خط نوری OP1 را یکپارچه می کند.

ویژگی های حفاظتی

مکانیسم حفاظتی

1. در شرایط عادی: ترافیک در مسیر نوری اولیه اجرا می شود، سفیبر ثانویه در حالت آماده به کار باقی می ماند

2. هنگامی که فیبر تخریب یا قطع می شود: مانیتورینگ توان نوری غیرعادی را تشخیص می دهد

OP1 به طور خودکار ترافیک را به مسیر پشتیبان تغییر می دهدوقطع دستگاه به میلی ثانیه به حداقل می رسد

این معماری به طور قابل توجهی در دسترس بودن شبکه و قابلیت اطمینان SLA را بهبود می بخشد.

5. استراتژی توسعه آینده

مشتری مقیاس پذیری طولانی مدت بدون جایگزینی سخت افزار عمده درخواست کرد.

پلت فرم OM5800 پشتیبانی می کند:

مشتری می تواند به تدریج پهنای باند خدمات را در حین استفاده مجدد افزایش دهد:

• شاسی موجود

• DWDM mux/demux

• تقویت کننده های نوری

• سیستم حفاظتی

• زیرساخت فیبر

این امر هزینه های ارتقاء آینده و اختلالات عملیاتی را به حداقل می رساند.

استقرار در سطح رک

پیکربندی پیشنهادی برای هر سایت

مزایای عملیاتی

1. قابلیت اطمینان بالا:فناوری انتقال منسجم

• حفاظت نوری 1+1
• منبع تغذیه اضافی
• بازیابی سریع عیب

2. استفاده کارآمد از فیبر

• چندین سرویس 10GE از طریق یک جفت فیبر
• کاهش نیاز فیبر اجاره ای
• مسیر ارتقای ساده شده

3. معماری مدولار

• کارت های خدمات با قابلیت تعویض داغ
• اپتیک منسجم مقیاس پذیر

4. Carrier-Grade Architecture

• پشتیبانی از مانیتورینگ نوری
• قابلیت ادغام OTDR
• نظارت بر طول موج OCM
• یکپارچه سازی مدیریت شبکه

نتیجه گیری

پلت فرم DWDM منسجم OM5800 با موفقیت یک راه حل انتقال DCI مقیاس پذیر و درجه حامل را برای شبکه نوری مترو 50 کیلومتری مشتری ارائه کرد.

پروژه به دست آمد:

• استقرار اولیه 200G

• مسیر مهاجرت هموار به سمت 400G

• انتقال قابل اعتماد بیش از 15 تا 18 دسی بل از دست دادن نوری

• سوئیچینگ حفاظت نوری سریع

• حفاظت از سرمایه گذاری در زیرساخت های بلند مدت

این مورد انعطاف پذیری و مقیاس پذیری پلت فرم OM5800 را برای برنامه های DCI سازمانی، حمل و نقل حامل و برنامه های ستون فقرات نوری مترو نشان می دهد.
