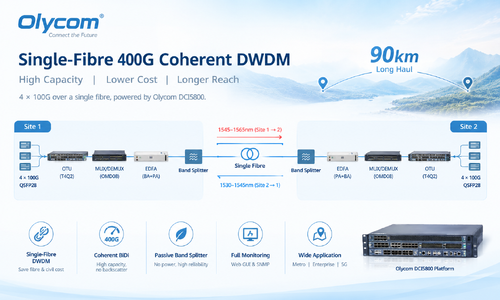

کلید فعال‌سازی انتقال کوهرنت تک‌فیبر، Band Splitter است که باند C را به دو باند طول موج مجزا تقسیم می‌کند:
باند قرمز (1545–1565 نانومتر) — ترافیک را از سایت 1 به سایت 2 منتقل می‌کند
باند آبی (1530–1545 نانومتر) — ترافیک را از سایت 2 به سایت 1 منتقل می‌کند
- ماژول 400G کوهرنت CFP2 خود یک فرستنده-گیرنده BiDi است — از یک پورت نوری واحد استفاده می‌کند، با Tx در باند قرمز و Rx در باند آبی.
- این امر مشکل پراکندگی برگشتی را در سطح فرستنده-گیرنده از بین می‌برد، در حالی که Band Splitter جداسازی طول موج پسیو را در سمت خط فراهم می‌کند.
برای دستیابی به جداسازی دوطرفه، هیچ فیبر خاصی یا اجزای فعال مورد نیاز نیست.چرا DWDM تک‌فیبر؟س: چرا تک‌فیبر را به جای استقرار دوگانه فیبر معمولی انتخاب کنیم؟
DWDM تک‌فیبر نیازهای زیرساخت فیبر را به نصف کاهش می‌دهد و مستقیماً هم هزینه‌های فیبر اجاره‌ای و هم هزینه‌های کارهای عمرانی را کاهش می‌دهد.
برای مسیرهای دوربرد که در آن‌ها دسترسی به فیبر محدود یا گران است، این نشان‌دهنده صرفه‌جویی قابل توجه عملیاتی و سرمایه‌ای است.
Band Splitter یک جزء کاملاً پسیو بدون نیاز به برق است و پیچیدگی ناچیزی را اضافه می‌کند و در عین حال معماری تک‌فیبر را فعال می‌کند.
این راه‌حل همراه با فرستنده‌های کوهرنت BiDi، ظرفیت 400G را با همان ردپای فیبر یک سیستم سنتی تک‌کاناله ارائه می‌دهد.
پارامترهای کلیدی استقرار
فاصله اسپَن: 90 کیلومتر
افت اسپَن: حدود 25dB
ظرفیت سمت خط: 400G (4×100G تجمیع شده)
نوع فرستنده-گیرنده: 400G کوهرنت CFP2 BiDi
رابط‌های کلاینت: 4×100G QSFP28 (100GBASE-LR4)
تقویت: OBA20/G12 (تقویت‌کننده) + OPA16/G20 (پیش‌تقویت‌کننده) در هر جهت
Mux/Demux: OMD08 — 8 کانال C21–C28 100GHz DWDM
فناوری تک‌فیبر: Band Splitter (جداسازی باند قرمز/آبی C-band)
مدیریت: OM5800 NMS از طریق Web GUI و SNMP
گسترش برنامه: فراتر از لینک‌های نقطه به نقطه
در حالی که این استقرار بر روی یک لینک دوربرد نقطه به نقطه متمرکز بود، همان پلتفرم OM5800 و رویکرد BiDi تک‌فیبر در طیف وسیعی از سناریوهای شبکه قابل اجرا است.
1. شبکه‌های مترو و منطقه‌ای
لینک‌های شهر به شهر یا اتصال مراکز داده که در آن‌ها فیبر کمیاب است، مستقیماً از DWDM تک‌فیبر بهره‌مند می‌شوند و ظرفیت مؤثر را در زیرساخت موجود دو برابر می‌کنند.
2. شبکه‌های سازمانی و پردیس
سازمان‌هایی با فیبر تاریک محدود بین پردیس‌ها یا ساختمان‌ها می‌توانند از DWDM تک‌فیبر برای به حداکثر رساندن پهنای باند بدون استقرار فیبر اضافی استفاده کنند.
3. بک‌هال موبایل و فرانت‌هال 5G
با مقیاس‌پذیری شبکه‌های 5G، لینک‌های فرانت‌هال و بک‌هال به طور فزاینده‌ای به انتقال با ظرفیت بالا و تأخیر کم نیاز دارند. DWDM کوهرنت تک‌فیبر یک مسیر ارتقاء کارآمد را بدون تغییرات عمده در زیرساخت فیبر فراهم می‌کند.
سوالات متداول
س: Band Splitter چگونه مشکل پراکندگی برگشتی را حل می‌کند؟
Band Splitter هر جهت انتقال را به بخش متفاوتی از باند C اختصاص می‌دهد — قرمز (1545–1565 نانومتر) و آبی (1530–1545 نانومتر). از آنجایی که فرستنده-گیرنده BiDi CFP2 در باندهای طول موج متفاوتی ارسال و دریافت می‌کند، نور پراکنده شده برگشتی خود خارج از باند دریافتی قرار می‌گیرد و فیلتر می‌شود و از تداخل جلوگیری می‌کند.
س: آیا Band Splitter یک جزء فعال است؟
خیر. Band Splitter کاملاً پسیو است — نیازی به برق ندارد و هیچ نقطه خرابی فعالی را معرفی نمی‌کند. این امر به قابلیت اطمینان کلی راه‌حل تک‌فیبر کمک می‌کند.
س: آیا پلتفرم OM5800 را می‌توان از راه دور مدیریت کرد؟
بله. OM5800 NMS یک رابط کاربری گرافیکی مبتنی بر وب برای نظارت بلادرنگ تمام پارامترهای فرستنده-گیرنده از جمله توان Tx/Rx در هر کانال، آستانه‌های هشدار، دما، ولتاژ و وضعیت LOS ارائه می‌دهد. ادغام نظرسنجی SNMP نیز برای سیستم‌های مدیریت شبکه خودکار پشتیبانی می‌شود.
س: از چه رابط‌های کلاینتی پشتیبانی می‌شود؟
کارت OTU T4Q2 از رابط‌های کلاینت 4×100G QSFP28 پشتیبانی می‌کند و به یک سیگنال سمت خط کوهرنت CFP2 400G واحد تجمیع می‌شود. این پلتفرم همچنین از پیکربندی‌های با ظرفیت بالاتر برای رشد آینده شبکه پشتیبانی می‌کند.
