راه حل DWDM یک مرحله ای 400G/800G با طراحی ماژولار جمع و جور
بررسی اجمالی محصول
OM5800 یک پلت فرم انتقال نوآورانه DCI OTN پیشرو در صنعت است که توسط OLYCOM راه اندازی شده است.
OM5800 دارای ویژگی های اندازه کوچک، دسترسی به خدمات با ظرفیت بالا، انتقال از راه دور، عملیات و مدیریت ساده و راحت رابط کاربری گرافیکی وب، عملکرد قابل اعتماد و صرفه جویی در انرژی و کاهش انتشار است که به طور موثر نیازهای انتقال مرکز داده کاربر در فواصل طولانی و پهنای باند بزرگ را برآورده می کند.
OM5800 دارای طراحی مدولار است که هم جداسازی نوری-الکتریکی را برای کاهش هزینه و هم مدیریت یکپارچه را در یک شاسی امکان پذیر می کند.
با قابلیت های SDN، یک معماری شبکه هوشمند و باز ایجاد می کند.
این سیستم از رابط مدل YANG بر اساس پروتکل NetConf/YANG پشتیبانی می کند، در حالی که روش های مدیریتی متعددی از جمله Web GUI، CLI، NetConf و SNMP را برای عملیات ساده ارائه می دهد.
ویژگی های کلیدی
1. یکپارچگی فوق العاده بالا:
شاسی 1U&2U، 2U از اسلات های سرویس 4*1.6T پشتیبانی می کند، 1U از اسلات های سرویس 2*1.6T پشتیبانی می کند. کارت خدمات سازگار است
سمت مشتری:
پشتیبانی از GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE و غیره (برای جزئیات به جزئیات کارت مراجعه کنید)
سمت خط:
پشتیبانی از 100G/200G/400G/800Gbps در هر موج
2. ظرفیت فوق العاده بزرگ:
یک شاسی منفرد می تواند تا ظرفیت سرویس 6.4T را حمل کند و به سطح پیشرو در صنعت برسد
3. عملیات بسیار ساده:
تعریف انعطاف پذیر، تعمیر و نگهداری هوشمند رابط کاربری گرافیکی وب،
بهبود عملکرد عملیات از راه دور و
تعمیر و نگهداری
پشتیبانی از پورت شبکه از راه دور و پورت سریال
دسترسی داشته باشد و از راهاندازی مجدد سرد و گرم از راه دور پشتیبانی میکند
پشتیبانی از ارتقاء از راه دور شاسی و کارت، واردات پیکربندی از راه دور، و دانلود از راه دور لاگ
4. طراحی جعبه سفید:
پشتیبانی از پروتکل های Netconf بر اساس مدل یانگ
وب GUI/CLI/SNMP
منتظر رابط مدیریت باز باشید، از Open API پشتیبانی کنید و متوجه جداسازی مدیریت شوید
5. مناسب برای مرکز داده و محیط اتاق ماشین:
پشتیبانی از اتصال داغ سرویس / کنترل کننده اصلی / رابط اترنت / فن / کارت پاور
کل دستگاه دارای طراحی هوای جلو / پس از هوا، با ظرفیت اتلاف گرما قوی است
نسخه پشتیبان Master 1:1، پشتیبانی از Gigabit Ethernet
مدیریت، پشتیبانی از شبکه OSPF
سازگار با منبع تغذیه AC/HVDC/-48V برای برنامه های مرکز داده.
مشخصات محصول
|
نام پروژه
|
توضیحات
|
|
ظرفیت انتقال
|
96*200Gbps /60*400Gbps
|
|
واحد مدیریت شبکه
|
1*درگاه کنسول USB Type-C
پورت های MUX: 2*Mux و Demux Device Management Port
|
|
کارت لایه الکتریکی
|
200G TMUX از خدمات دوگانه 2*100G تا 1*200G پشتیبانی می کند
200G TMUX از خدمات 20*10G تا 1*200G پشتیبانی می کند
200G TMUX از خدمات 10*10G + 1*100G یا 2*100G تا 1*200G پشتیبانی می کند
400G TMUX از خدمات 4*100G تا 1*400G پشتیبانی می کند
400G TMUX از خدمات 4*100G تا 2*400G (محافظت 1+1) پشتیبانی می کند
800G TMUX از خدمات 8*100G تا 1*800G پشتیبانی می کند
800G TMUX از خدمات دوگانه 2*400G تا 1*800G پشتیبانی می کند
|
|

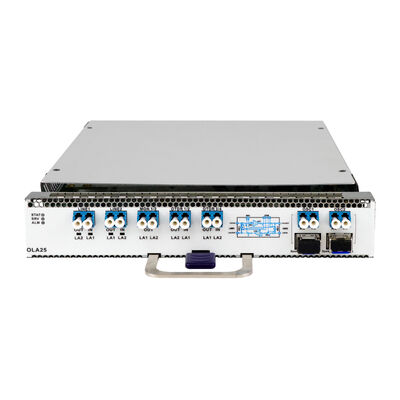

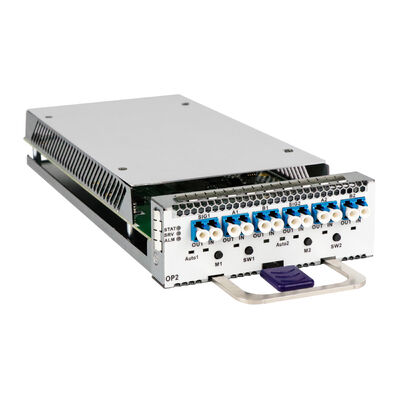

کارت لایه نوری
|
کارت WSS / کارت TFF / کارت OP / کارت OTDR / کارت OCM / کارت OA / کارت OLA / کارت PTM / 8 موج MUX / 48 موج MUX / 48 موج VMUX / کارت 96 موج MUX
|
|
اندازه
|
1/2 کارت خدمات
|
216 میلی متر (W) * 262 میلی متر (D) * 40 میلی متر (H)
|
|
1/4 کارت خدمات
|
107 میلی متر (W) * 262 میلی متر (D) * 40 میلی متر (H)
|
|
شاسی 4U
|
پشتیبانی از اسلات های 16*1/4 یا اسلات های 8*1/2
442mm (W) *485mm (D) * 176mm (H)
|
|

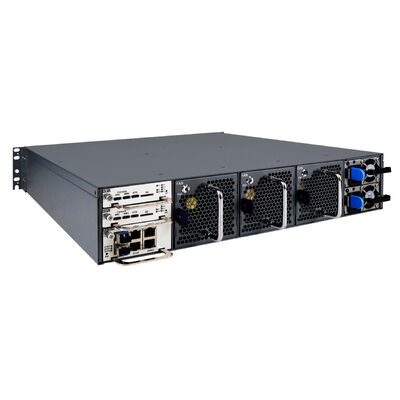

شاسی 2U
|
پشتیبانی از اسلات 8*1/4 یا اسلات 4*1/2
442mm (W) *485mm (D) * 88mm (H)
|
|
شاسی 1U
|
پشتیبانی از اسلات های 4*1/4 و اسلات های 2*1/2
442mm (W) * 485mm (D) * 44mm (H)
|
|
محیط زیست
|
دمای کاری
|
-5 ~ 45 ℃
|
|
دمای ذخیره سازی
|
-40 ~ 80 ℃
|
|
رطوبت
|
5٪ ~ 95٪ بدون تراکم
|
|
منبع تغذیه
|
پشتیبان دوگانه 1:1: AC220V/ولتاژ بالا DC/-48V اختیاری
|
|
اتلاف نیرو
|
4U<2300W,2U <1300W; 1U <800W (بر اساس قدرت لایه کامل/فن با سرعت کامل)،
|
چارچوب QC مخابرات
1. استانداردهای کیفیت
مطابق با ISO9001، CE، FCC، RoHS، IEEE، ITU-T
شامل الزامات خاص مشتری
معیارها را تعریف کنید: توان عملیاتی، تاخیر، مصرف انرژی، دوام
2. فرآیند QC
بازرسی ورودی: ماژول های نوری، PCB ها، منابع تغذیه، محفظه ها را بررسی کنید
کنترل تولید: بازرسی AOI، کیفیت لحیم کاری، تراز نوری، پورت و تایید PoE
تست عملکردی:
سوئیچ: توان خروجی، VLAN، QoS، خروجی PoE
DWDM: دقت طول موج، OSNR، سطوح توان نوری
تست محیطی: دما (-40 ~ 75 درجه سانتیگراد)، رطوبت، ارتعاش
Burn-in: عملیات با بار بالا، نظارت بر تلفات بسته و پایداری
بررسی نهایی: ظاهر، برچسب زدن، آزمایش مجدد عملکرد کامل
3. تجهیزات تست
آنالایزر طیف نوری (OSA)
تولید کننده ترافیک (خروجی، تأخیر)
آنالایزر پروتکل (TCP/IP، VLAN)
اتاقکهای محیطی و میزهای ارتعاشی
4. اسناد و مدارک
سوابق کامل آزمون (گزارش ها، کالیبراسیون، گواهینامه ها)
سیستم QC برای ردیابی و ردیابی نقص
5. بهبود مستمر
تجزیه و تحلیل علت ریشه ای (RCA)
حلقه بازخورد مشتری
آموزش منظم کارکنان
نتیجه: قابلیت اطمینان بیشتر، میزان شکست کمتر، کاهش هزینه پس از فروش.
