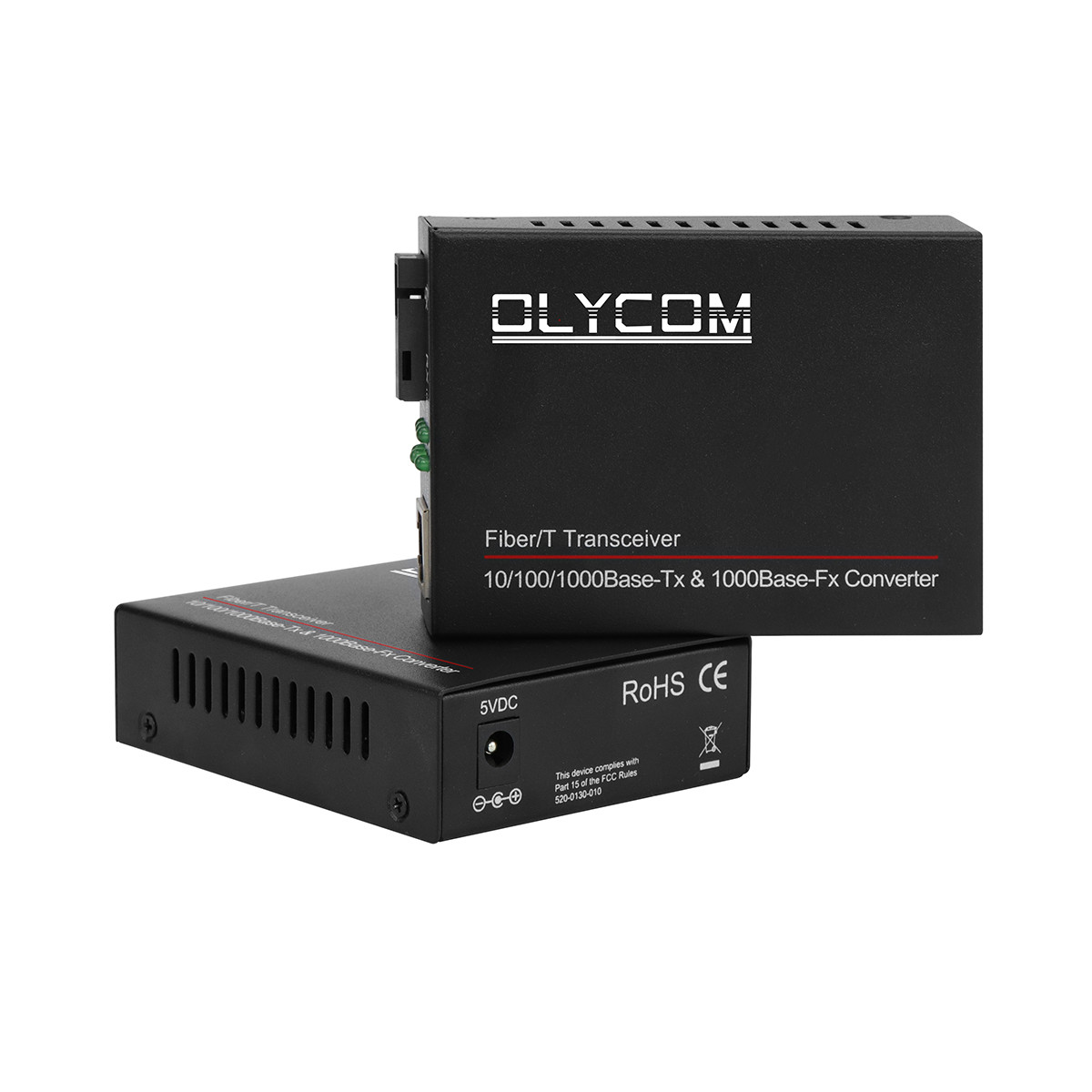

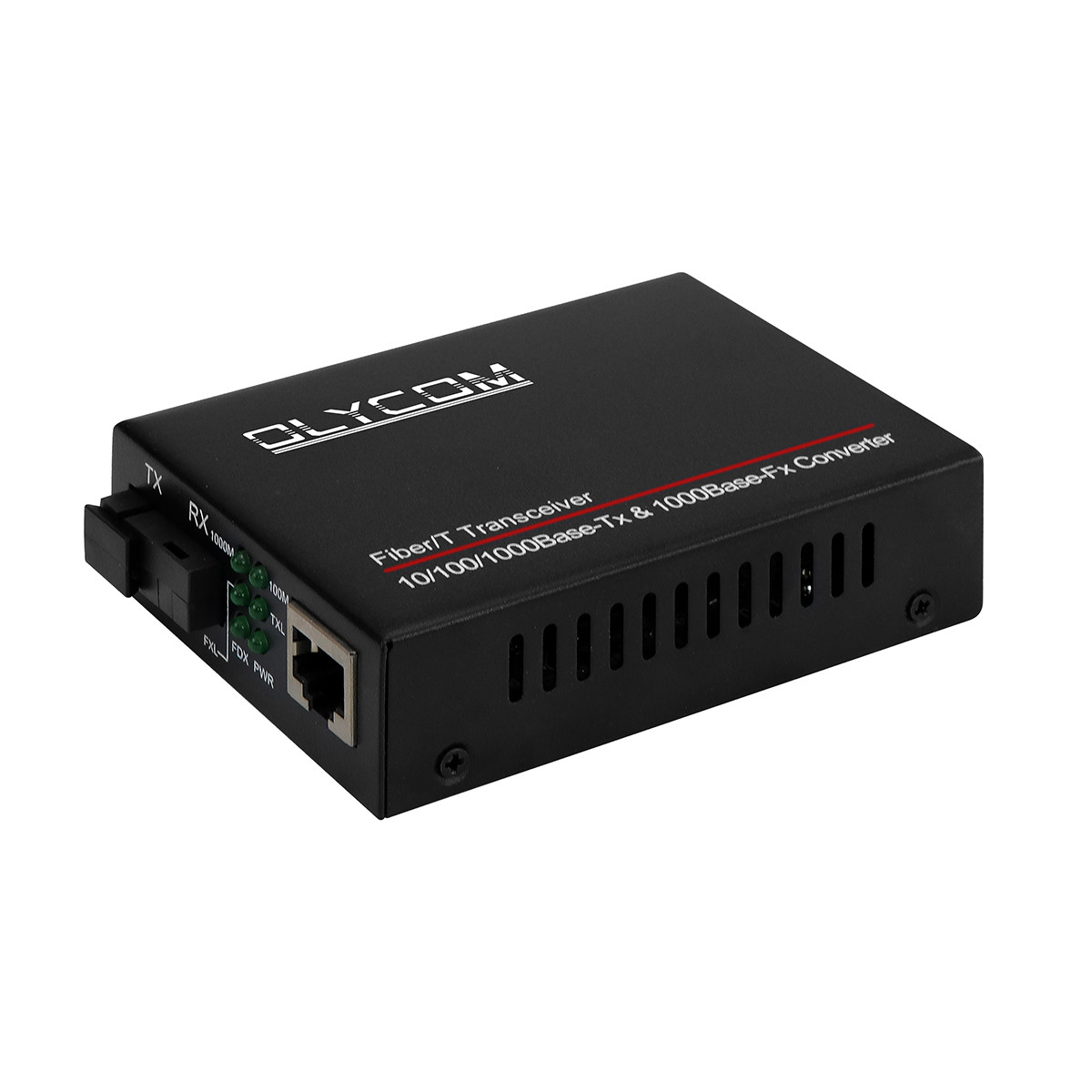

مبدل رسانه فیبر نوری گیگابیت تک هسته ای WDM
ویژگی های کلیدی مبدل رسانه WDM
- مالتیپلکسینگ تقسیم طول موج (WDM)، ارسال و دریافت روی 1 فیبر
- تبدیل اترنت 1000BASE-FXFIBER به 10/100/1000BASE-T COPPER
- انتقال بسته داده فوق العاده 1600 بایتی
- کنترل جریان تمام دوبلکس، فشار برگشتی نیمه دوبلکس

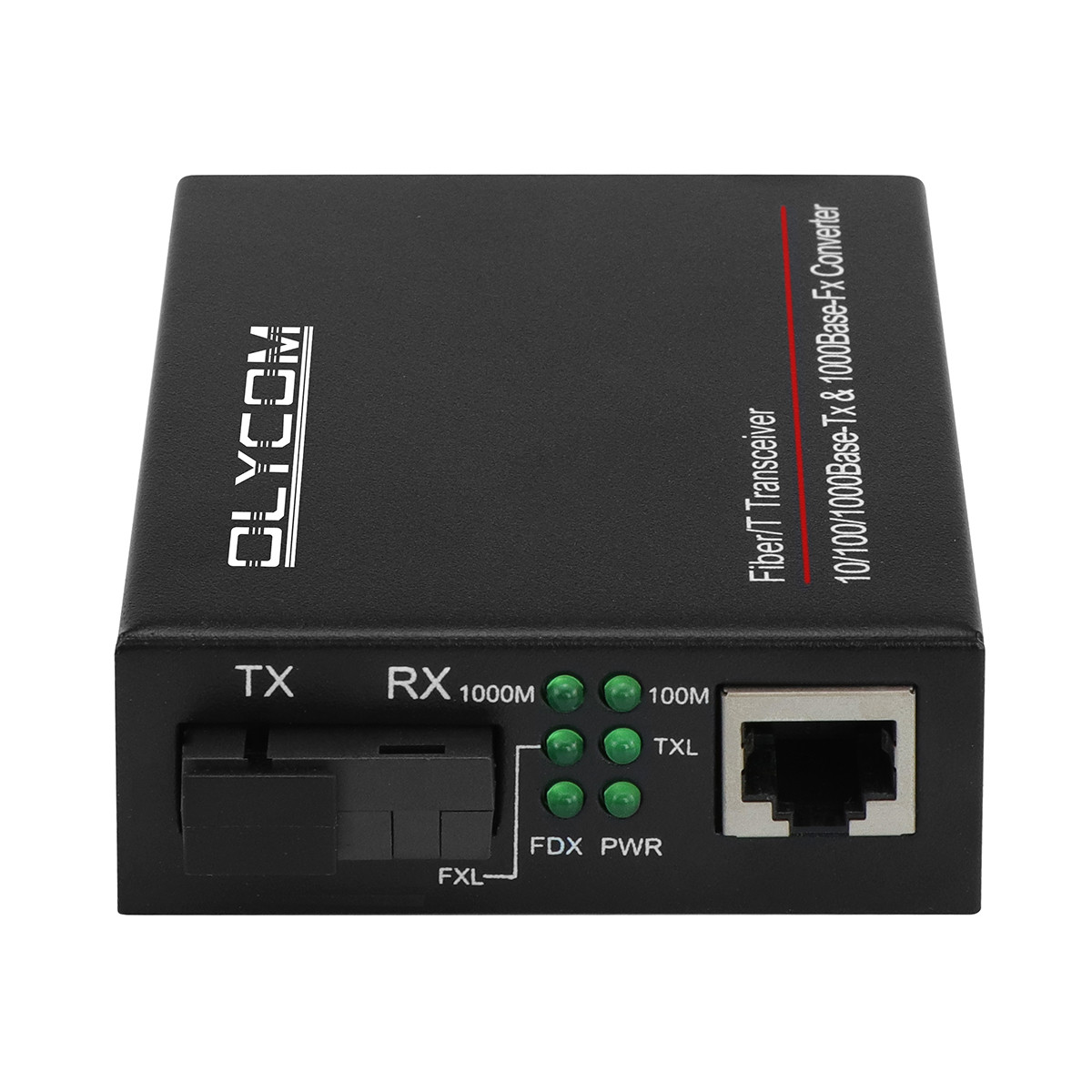

- چراغ های LED کاملاً موقعیت دار برای نشان دادن وضعیت برق و شبکه
- موجود برای رک مبدل رسانه فیبر 16 اسلاته
- با قابلیت انتقال 1 فیبر با فناوری مالتیپلکسینگ تقسیم طول موج (WDM)
- استفاده از فیبر نوری برای افزایش دامنه فاصله فیزیکی یک لینک اترنت معمولی به 20 کیلومتر تا 100 کیلومتر
- کاربرد در مدارس، کافی نت ها، ادارات و شبکه های مخابراتی
پارامترهای فنی مبدل فیبر نوری
| استاندارد |
IEEE802.3 (10BASE-T)، IEEE802.3u 100BASE-TX/FX (Fast-Ethernet)،
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (کنترل جریان)
IEEE802.1q، IEEE802.1p QoS، IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
کابل STP یا UTP دسته 5/5e/6 (حداکثر 100 متر) |
| 1000BASE-FX |
کابل فیبر تک حالته 9/125 میکرومتر (20/40/60/80/100/120 کیلومتر) |
|
حالت تبدیل
زمان تاخیر
|
ذخیره و ارسال<10 میکروثانیه، مستقیم<0.9 میکروثانیه |
| کنترل جریان |
کنترل جریان تمام دوبلکس، فشار برگشتی نیمه دوبلکس |
| پورت RJ-45 |
Auto-MDI/MDIX |
| کانکتور فیبر |
استاندارد SC، ST/FC اختیاری |
| طول موج |
1310/1550 نانومتر |
| ابعاد |
70 میلی متر (عرض) × 93 میلی متر (عمق) × 25 میلی متر (ارتفاع) |
| وزن |
وزن خالص: 0.16 کیلوگرم؛ وزن ناخالص: 0.42 کیلوگرم |
| ولتاژ ورودی |
DC 5V1A با آداپتور برق خارجی |
| مصرف برق |
<2.5 وات |
| MTBF |
50,000 ساعت |
| BER |
<1> |
| جدول آدرس MAC |
1K |
| اندازه بافر |
128K |
| دمای عملیاتی |
0 درجه سانتیگراد تا 50 درجه سانتیگراد |
| دمای ذخیره سازی |
-40 درجه سانتیگراد تا 70 درجه سانتیگراد |
| رطوبت ذخیره سازی |
5% تا 90% بدون تراکم |
جزئیات سفارش مبدل رسانه تجاری
| TA511/2-GE/SC-20 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 20 کیلومتر، منبع تغذیه خارجی |
| TA511/2-GE/SC-40 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 40 کیلومتر، منبع تغذیه خارجییا منبع |
| TA511/2-GE/SC-60 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 60 کیلومتر، منبع تغذیه خارجی |
| TA511/2-GE/SC-80 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 80 کیلومتر، منبع تغذیه خارجی |
| TA511/2-GE/SC-100 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 100 کیلومتر، منبع تغذیه خارجی |
| TA511/2-GE/SC-120 |
10/100/1000M، مستقل، تک فیبر، تک حالته، SC، 120 کیلومتر، منبع تغذیه خارجی |
عیب یابی
1. سوال: از دست دادن جدی بسته های شبکه؟
پاسخ: (1) عدم تطابق حالت دوبلکس بین MC و سایر تجهیزات متصل، مانند سوئیچ، روتر
(2) لطفاً بررسی کنید که آیا مشکلی با کابل RJ45 و پلاگین RJ45 وجود دارد (3) لطفاً بررسی کنید که آیا از کابل پچ صحیح استفاده می کنید و اتصال صحیح را برقرار می کنید
(4) لطفاً بررسی کنید که آیا افت لینک فیبر فراتر از حساسیت دریافت است 2. سوال: پس از اتصال MC، ارتباط برقرار نمی شود؟
پاسخ: (1) اتصالات فیبر مخالف هستند، تمام فیبرهای ارسال و دریافت را تعویض کنید (2) پورت RJ45 به درستی با تجهیزات دیگر متصل نشده است (لطفاً به خط متقاطع و خط مستقیم توجه کنید)
پورت فیبر نیز ممکن است مشکل عدم تطابق داشته باشد، به عنوان مثال: اگر مبدل رسانه دارای عملکرد LFP باشد، هنگامی که کابل پچ فیبر با هسته APC را به مبدل رسانه ای که فرستنده گیرنده آن دارای هسته PC است متصل می کنید، مبدل رسانه ارتباط برقرار نخواهد کرد
اما اگر مبدل رسانه بدون عملکرد LFP باشد، هیچ تاثیری نخواهد داشت 3. سوال: در صورت وجود مشکل در مبدل رسانه، از چه روش های آزمایشی می توان استفاده کرد؟
(1) تست سایت محلی دو MC را با دو PC متصل کرده و تست Ping را انجام دهید. اگر Ping مشکلی نداشته باشد، به این معنی است که مبدل های رسانه مشکلی ندارند؛ اگر مشکل Ping وجود داشته باشد و بتوان اطمینان حاصل کرد که مبدل رسانه مشکل دارد
(2) تست سایت از راه دور
دو مبدل رسانه را با دو PC متصل کرده و تست Ping را انجام دهید. اگر Ping خوب نباشد، باید بررسی کنید که آیا لینک فیبر طبیعی است و توان ارسال و دریافت PC در محدوده مناسب قرار دارد. اگر تست Ping مشکلی نداشته باشد، که نشان می دهد لینک فیبر خوب است، می توانید قضاوت کنید که مشکلاتی با سوئیچ وجود دارد درباره OLYCOM
