گيجابيت تک هسته WDM فايبر رسانه کنورتر
ویژگی های اصلی WDM Media Converter
- چندگانه سازی تقسیم طول موج (WDM) ، Tx و Rx بر روی یک فیبر
- تبدیل Ethernet 1000BASE-FXFIBER به 10/100/1000BASE-T COPPER
- انتقال پکیج اطلاعات 1600 بایت
- کنترل جریان دوگانه کامل، فشار نیمه دوگانه
- چراغ های LED در موقعیت کامل برای نشان دادن قدرت و وضعیت شبکه
- در دسترس برای 14slots فیبر رسانه تبدیل قفسه
- دارای انتقال یک فیبر با تکنولوژی مولتی پلکسینگ تقسیم طول موج (WDM)
- استفاده از فیبر نوری برای گسترش محدوده فاصله فیزیکی یک پیوند معمولی اترنت به 20km-100km
- در مدارس، کافه های سایبری، دفاتر و شبکه های مخابراتی استفاده می شود
پارامترهای فنی کنورتر فیبر نوری
| استاندارد |
IEEE802.3 (10BASE-T) ، IEEE802.3u 100BASE-TX/FX (fast-Ethernet)
IEE802.3z 1000BASE -SX/LX ((گیگابیت اثرنت)
IEEE802.3x (کنترل جریان)
IEEE802.1q، IEEE802.1p QoS، IEEE802.1d درخت گسترده
|
| 10/100/1000BASE-T |
کابل STP یا UTP دسته 5/5e/6 (حداکثر 100 متر) |
| 1000BASE-FX |
کابل فیبر تک حالت 9/125um (20/40/60/80/100/120km) |
|
حالت تبدیل
زمان تاخیر
|
ذخیره و انتقال <10us، مستقیم <0.9us |
| کنترل جریان |
کنترل جریان دوگانه کامل، فشار نیمه دوگانه |
| پورت RJ-45 |
Auto-MDI/MDIX |
| کانکتور فیبر |
استاندارد SC، ST/FC اختیاری |
| طول موج |
1310/1550nm |
| ابعاد |
70mm ((W) x 93mm ((D) x 25mm ((H) |
| وزن |
وزن خالص: 0.16kg؛ وزن ناخالص: 0.42kg |
| ولتاژ ورودی |
DC 5V1A با آداپتور قدرت خارجی |
| مصرف برق |
<2.5W |
| MTBF |
50،000 ساعت |
| BER |
< 1/1000000000 |
| جدول آدرس های MAC |
1K |
| اندازه ی بافر |
128 هزار |
| دمای کار |
0°C تا 50°C |
| دمای ذخیره سازی |
-40°C ~ 70°C |
| رطوبت ذخیره سازی |
5٪ تا 90٪ بدون کاهش |
استفاده از متغیر رسانه غیر مدیریت شده
جزئیات سفارش برای تبدیل کننده رسانه های تجاری
| TA511/2-GE/SC-20 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 20km، منبع برق خارجی |
| TA511/2-GE/SC-40 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 40km، pwe خارجییا عرضه |
| TA511/2-GE/SC-60 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 60km، منبع برق خارجی |
| TA511/2-GE/SC-80 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 80km، منبع برق خارجی |
| TA511/2-GE/SC-100 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 100km، منبع برق خارجی |
| TA511/2-GE/SC-120 |
10/100/1000M، مستقل، فیبر تک، حالت تک، SC، 120km، منبع برق خارجی |
راه حل مشکل
1. س: از دست دادن پکیج شبکه جدی؟
ج: (1) عدم تطابق حالت دوپلیکس بین MC و سایر تجهیزات متصل مانند سوئیچ، روتر
(2) لطفاً بررسی کنید که آیا مشکلی با کابل RJ45 و پلاگین RJ45
(3) لطفاً بررسی کنید که آیا از سیم مناسب استفاده می کنید. و ارتباط درستي برقرار کنيد
(4) لطفا بررسی کنید که آیا از دست دادن لینک فیبر فراتر از حساسیت گیرنده
2س: بعد از اتصال ام سي نمي تونه ارتباط برقرار کنه؟
پاسخ: (1) اتصال فیبر مخالف هستند، تمام مبادله فیبر TX و RX
(2) پورت RJ45 به درستی به سایر پورت ها متصل نشده است. تجهیزات (لطفا توجه به خط متقاطع و
خط مستقيم)
پورت فیبر نیز ممکن است مشکل عدم تطابق داشته باشد، برای مثال: اگر مبدل رسانه با تابع LFP باشد،
هنگامی که شما سیم پیچ فیبر را با هسته APC به مبدل رسانه ای که فرستنده با PC است هسته، مبدل رسانه ای ارتباط برقرار نمی کند
اما اگر رسانه تبدیل بدون LFP عملکرد، وجود دارد هيچ تاثيري نخواهد داشت
3. س: چه نوع روش های آزمایش می تواند مورد استفاده قرار گیرد مبدل رسانه ای مشکلی داره؟
(1) آزمایش محل محلی
دوتا MC رو با دوتا PC وصل کن و تست پينگ رو انجام بده
اگه پينگ مشکل نداره، يعني، مبدل رسانه ها
مشکل نداره، اگه مشکل پينگ باشه و بتونه مطمئناً در مديا کنورتر مشکل وجود داره
(2) آزمایش از راه دور
اتصال دو رسانه تبدیل با دو PC و انجام آزمون پینگ. اگر پینگ خوب نیست، پس شما باید چک آیا پیوند فیبر نرمال است و انتقال و قدرت گیرنده از PC در محدوده مناسب هستند.
اگر مشکلی با تست پینگ وجود نداشته باشد، فايبر لينک خوبه، ميتوني قضاوت کني که چند تا مشکل وجود داره با سوئيچ

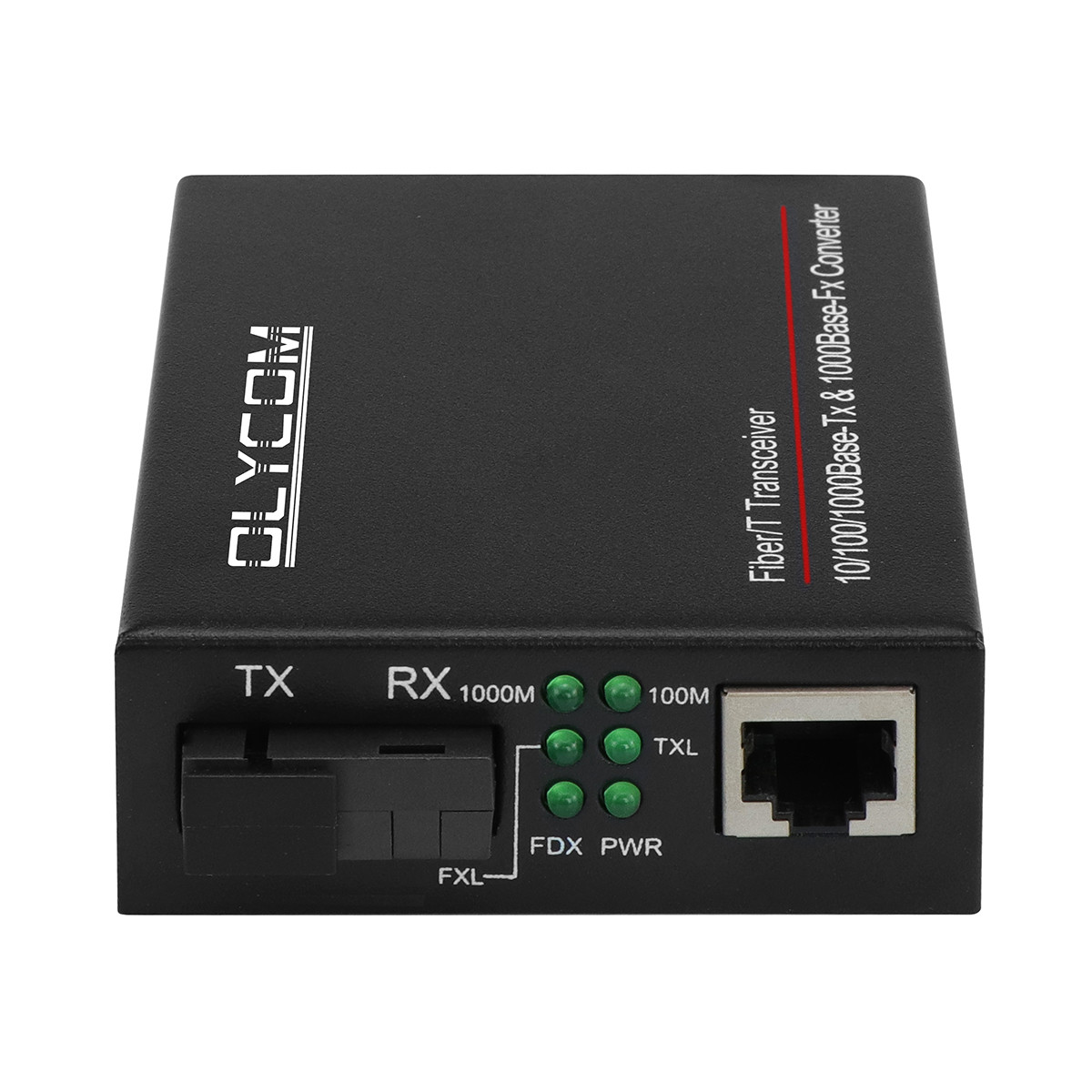

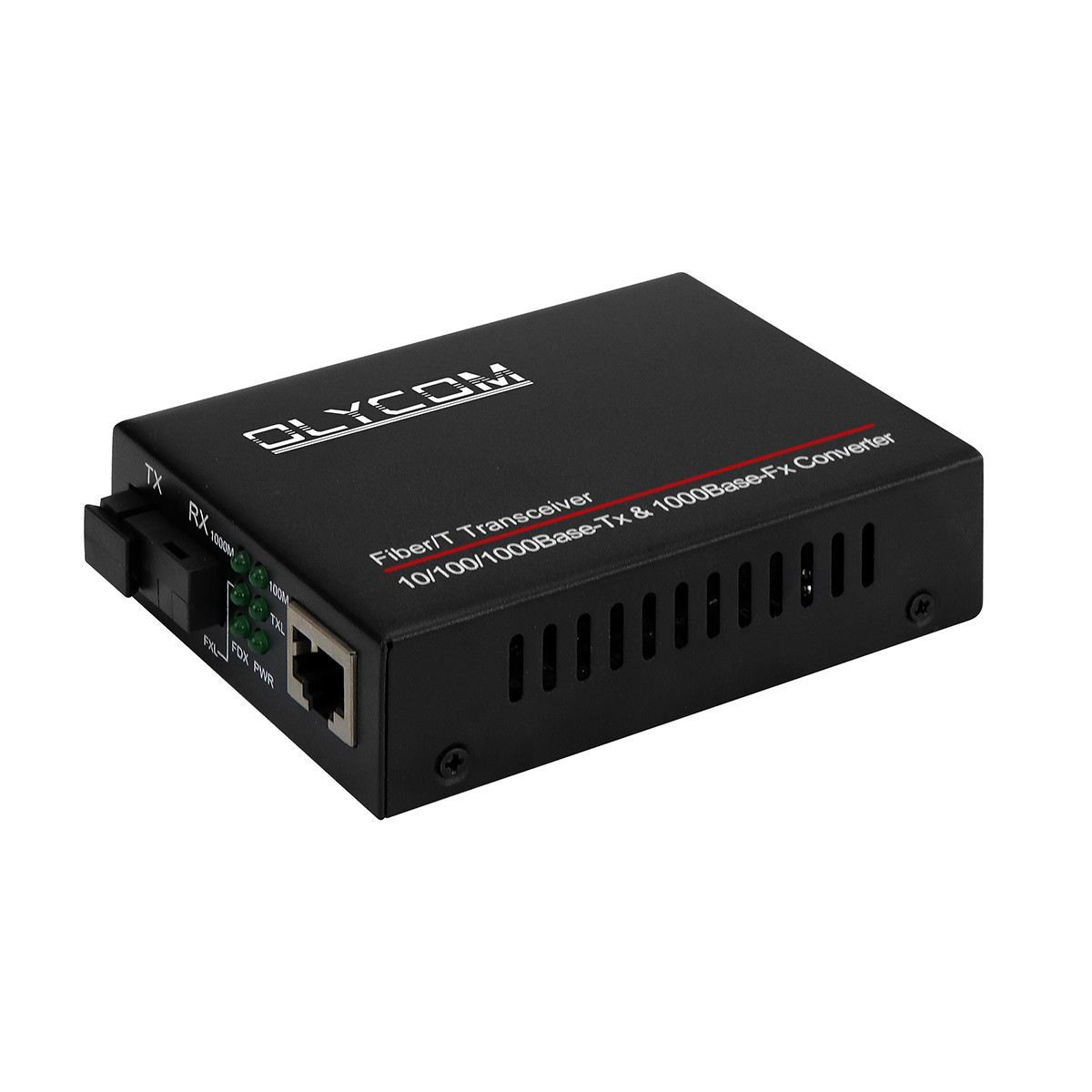

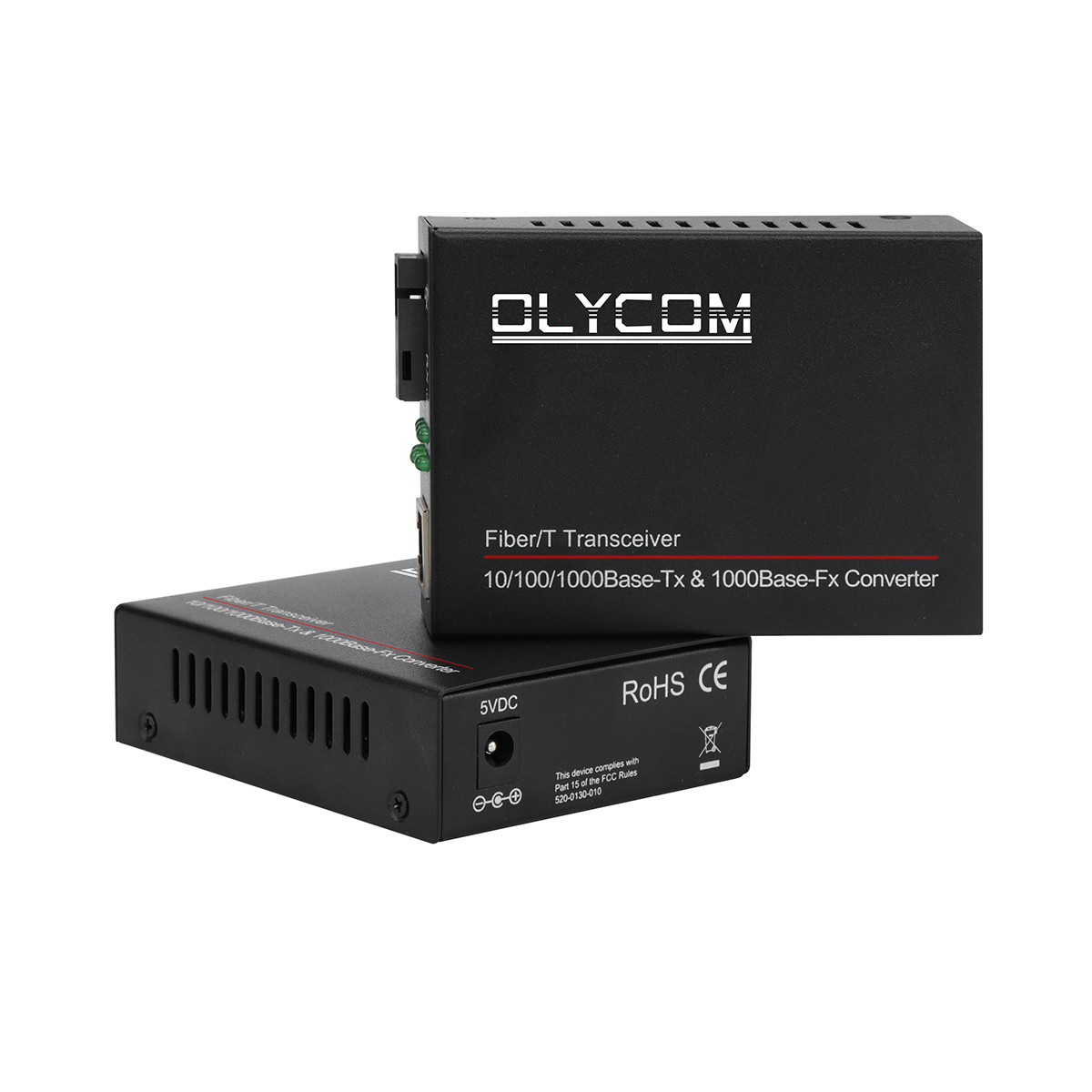

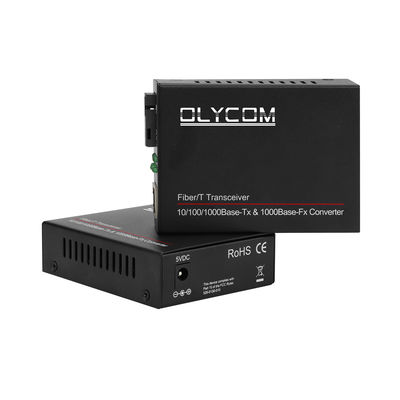

عکس های محصول
