شاسی مبدل رسانه فیبر نوری
معرفی محصول
- رک مبدل رسانه OLYCOM 19 اینچی 2U مدل OM1916 برای متمرکز کردن ماژولهای مبدل رسانه طراحی شده است.
- طراحی پلاگ اند پلی حداکثر راحتی را در نصب فراهم میکند.
- این دستگاه میتواند 16 ماژول را در خود جای دهد و از نصب ترکیبی ماژولهای 100 مگابیت بر ثانیه و 1000 مگابیت بر ثانیه پشتیبانی میکند.
ویژگیها

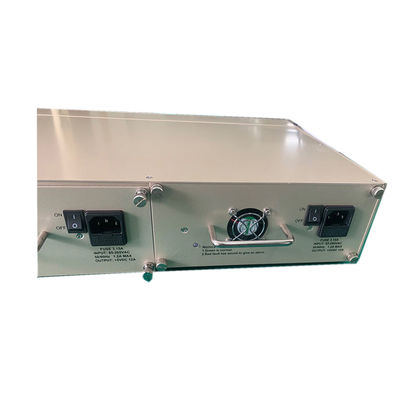

- منبع تغذیه دوگانه، موجود در AC 220 ولت یا DC 48 ولت
- نصب ترکیبی ماژولهای 100 مگابیت و 1000 مگابیت
- حداکثر راحتی برای کنترل متمرکز
- نصب آسان در رک 19 اینچی با اندازه 2U
- پشتیبانی از تشخیص از راه دور قطع برق CPE
- عملکرد D/D برای فرستنده گیرندههای نوری SFP پشتیبانی شده
پارامترهای فنی
| اسلاتها |
16 اسلات |
|
سازگاری (با کارتها)
|
کارتهای مبدل رسانه اترنت سریع/مگابیت سری OM220 |
| کارتهای مبدل رسانه اترنت گیگابیت سری OM320 |
| کارتهای مبدل رسانه WDM سری OM520 |
| کارتهای مبدل رسانه SFP سری OMX30 |
| پشتیبانی از نصب ترکیبی |
|
10/100BASE-T
/10/100/1000BASE-T (کارتها)
|
کابل Cat 5/5e/6 STP یا UTP (حداکثر 100 متر) |
|
100BASE-FX
/1000 BASE-FX (کارتها)
|
کابل فیبر نوری چند حالته 50/125 میکرومتر، 62.5/125 میکرومتر (550 متر)
کابل فیبر نوری تک حالته 9-125 میکرومتر (20/40/60/80/100 کیلومتر)
|
|
حالت تبدیل
زمان تاخیر (کارتها)
|
ذخیره و ارسال <10 میکروثانیه
مستقیم <0.9 میکروثانیه
|
| کنترل جریان (کارتها) |
کنترل جریان فول دوپلکس، فشار برگشتی نیمه دوپلکس |
| MTBF (هر دو) |
50,000 ساعت |
| پورت RJ-45 |
Auto-MDI/MDIX (کارتها) |
| کانکتور فیبر نوری |
استاندارد SC، SF/TC اختیاری (کارتها) |
| طول موج |
1310 نانومتر / 1550 نانومتر (کارتها) |
| ابعاد |
1 اسلات رک OM1916 (کارتها)
485 میلیمتر (طول) × 320 میلیمتر (عرض) × 90 میلیمتر (ارتفاع) (رک)
|
| وزن |
وزن ناخالص: 0.112 کیلوگرم (کارتها)، وزن ناخالص: 6.400 کیلوگرم (رک) |
| مصرف برق |
<2.5 وات (کارت و رک) |
| نرخ خطای بیت (BER) |
<1> |
| دمای عملیاتی |
-10 درجه سانتیگراد تا +75 درجه سانتیگراد (رک) |
| دمای ذخیرهسازی |
-45 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت |
5% تا 90% بدون میعان (هر دو) |
| جدول آدرس MAC |
1K (کارتها) |
| اندازه بافر |
1M (کارتها) |
| کد شماره قلم |
| OM1916 |
19 |
16 |
| |
19 اینچ 2U |
16 اسلات |
| 220 ولت |
منبع تغذیه داخلی دوگانه 220 ولت |
| 48 ولت |
منبع تغذیه داخلی دوگانه 48 ولت |
| 220 ولت / 48 ولت |
منبع تغذیه داخلی 1 × 220 ولت + 1 × 48 ولت |
| FE |
تشخیص خودکار 10/100 مگابیت بر ثانیه |
| GE |
تشخیص خودکار 10/100/1000 مگابیت بر ثانیه |
| OM220 |
کارتهای مبدل رسانه اترنت سریع/مگابیت |
| OM320 |
کارتهای مبدل رسانه اترنت گیگابیت |
| OM520 |
کارتهای مبدل رسانه WDM |
| OMX30 |
کارتهای مبدل رسانه SFP |
| M, S |
M-چند حالته، S-تک حالته |
| S, U |
سری WDM، S-1310 نانومتر، U-1550 نانومتر |
| FC, ST, SC, LC |
نوع کانکتور فیبر نوری |
| 2، 20، 40... |
اعداد بعد از حالت فیبر - فاصله کاری |
درباره OLYCOM
1. معرفی شرکت
OLYCOM که در سال 2003 تأسیس شد، یک ارائهدهنده راهحلهای فیبر نوری و شبکهای با محوریت فناوری است و بر ارائه اتصال پایدار و مقیاسپذیر برای مشتریان جهانی در بخشهای صنعتی، مخابراتی و سازمانی تمرکز دارد.
2. پیشنهادات اصلی
محصولات شامل سوئیچهای اترنت صنعتی، سیستمهای DWDM، سوئیچهای PoE، مبدلهای رسانه و ماژولهای نوری است که از انتقال با سرعت بالا، ارتباطات دوربرد و گسترش انعطافپذیر شبکه پشتیبانی میکنند.
3. سناریوهای کاربرد
راهحلها به طور گسترده در حمل و نقل، انرژی، تولید، مراکز داده، سیستمهای امنیتی و پروژههای شهر هوشمند که قابلیت اطمینان و عملکرد حیاتی هستند، استفاده میشوند.
4. حضور جهانی
OLYCOM به مشتریان در بیش از 120 کشور خدمات ارائه میدهد و با یکپارچهسازان سیستم، توزیعکنندگان و اپراتورها همکاری میکند و خود را با الزامات فنی و بازار متنوع تطبیق میدهد.
5. نقاط قوت کلیدی
توسعه مبتنی بر مهندسی، کنترل کیفیت دقیق (ISO9001، CE، FCC، RoHS)، خدمات انعطافپذیر OEM/ODM و تعادل قوی بین عملکرد و هزینه.
6. چشمانداز و ارزش
OLYCOM با تعهد به فعال کردن اتصال کارآمد و قابل اعتماد، قصد دارد به یک شریک جهانی مورد اعتماد در ارتباطات نوری و زیرساخت شبکه تبدیل شود.
سوالات متداول
1. این شاسی چند ماژول مبدل رسانه را میتواند در خود جای دهد و چه نوعهایی سازگار هستند؟
شاسی OM1916 16 اسلات را در فرم فاکتور جمعوجور رک 19 اینچی 2U ارائه میدهد و امکان قرار دادن و مدیریت تا 16 ماژول مبدل رسانه را در یک واحد در رک تجهیزات شما فراهم میکند.
این دستگاه از نصب ترکیبی ماژولهای 100 مگابیت بر ثانیه و 1000 مگابیت بر ثانیه به طور همزمان در یک شاسی پشتیبانی میکند، از جمله کارتهای اترنت سریع سری OM220، کارتهای اترنت گیگابیت سری OM320، کارتهای WDM سری OM520 و کارتهای مبدل رسانه SFP سری OMX30. این انعطافپذیری به شما امکان میدهد مبدلهای با سرعتها و انواع فیبر مختلف را در یک مکان مرکزی مدیریت شده ادغام کنید، بدون نیاز به شاسیهای جداگانه برای هر نوع ماژول.
طراحی کارت پلاگ اند پلی به این معنی است که ماژولها را میتوان به سرعت و به راحتی و بدون ابزار درج یا حذف کرد، که زمان نصب را به حداقل میرساند و گسترش یا تعویض آینده را ساده میکند.
2. شاسی OM1916 از چه گزینههای منبع تغذیهای پشتیبانی میکند و آیا افزونگی وجود دارد؟
OM1916 مجهز به ورودیهای منبع تغذیه دوگانه است و از منابع تغذیه AC 220 ولت و DC 48 ولت پشتیبانی میکند. این طراحی ورودی دوگانه افزونگی منبع تغذیه را فراهم میکند، به طوری که اگر یک منبع تغذیه از کار بیفتد یا قطع شود، شاسی به طور خودکار از منبع ثانویه به کار خود ادامه میدهد بدون اینکه بر هیچ یک از ماژولهای مبدل نصب شده تأثیر بگذارد.
سازگاری با DC 48 ولت همچنین این شاسی را برای استقرار مستقیم در اتاقهای مخابراتی و تأسیسات درجه حامل که توزیع برق 48 ولت DC زیرساخت استاندارد است، مناسب میسازد و نیاز به تجهیزات تبدیل AC به DC اضافی را از بین میبرد.
با MTBF 50,000 ساعت و مصرف برق کل کمتر از 2.5 وات برای هر کارت و رک ترکیبی، OM1916 برای عملکرد مداوم 24/7 قابل اعتماد در محیطهای شبکه حیاتی طراحی شده است.
3. آیا این شاسی از نظارت از راه دور ماژولهای متصل و وضعیت برق CPE پشتیبانی میکند؟
بله. OM1916 از تشخیص از راه دور قطع برق CPE پشتیبانی میکند و به مدیران شبکه اجازه میدهد وضعیت برق تجهیزات محل مشتری متصل را از یک مکان مرکزی بدون نیاز به بازرسی فیزیکی هر سایت از راه دور نظارت کنند.
این ویژگی به ویژه در محیطهای WAN ارائهدهنده خدمات و سازمانی که مبدلهای رسانه در مکانهای جغرافیایی توزیع شده مانند دفاتر شعبه، ساختمانهای از راه دور یا کابینتهای سطح خیابان مستقر میشوند، ارزشمند است. تشخیص زودهنگام قطع برق از راه دور به تیمهای عملیاتی اجازه میدهد قبل از تأثیرگذاری بر کاربران نهایی، به طور پیشگیرانه پاسخ دهند.
این شاسی همچنین از عملکرد D/D (Dying Gasp) برای فرستنده گیرندههای نوری SFP سازگار پشتیبانی میکند و لایه دیگری از اطلاعرسانی خطای لینک را فراهم میکند که دید بهتری از سلامت زیرساخت کلی شبکه فیبر را بهبود میبخشد.
4. چه انواع فیبر و فواصل انتقال در کارتهای ماژول سازگار پشتیبانی میشوند؟
شاسی OM1916 از طیف گستردهای از انواع فیبر و فواصل از طریق کارتهای ماژول سازگار خود پشتیبانی میکند و آن را برای تقریباً هر زیرساخت فیبر موجود قابل انطباق میسازد.
برای فیبر چند حالته، از کابلهای 50/125 میکرومتر و 62.5/125 میکرومتر در فواصل تا 550 متر پشتیبانی میکند که برای اتصالات درون ساختمان و ستون فقرات پردیس مناسب است. برای فیبر تک حالته، از کابل 9/125 میکرومتر در فواصل 20 کیلومتر، 40 کیلومتر، 60 کیلومتر، 80 کیلومتر و تا 100 کیلومتر بسته به کارت ماژول انتخاب شده پشتیبانی میکند و همه چیز را از پیوندهای شبکه مترو تا اتصالات دوربرد در مناطق جغرافیایی بزرگ پوشش میدهد.
هر دو طول موج 1310 نانومتر و 1550 نانومتر در محدوده کارت پشتیبانی میشوند، با SC به عنوان کانکتور فیبر استاندارد و ST و FC به عنوان جایگزینهای اختیاری. این شاسی همچنین از کارتهای ماژول WDM از طریق سری OM520 پشتیبانی میکند و امکان تقسیمبندی طول موج را برای افزایش ظرفیت فیبر در صورت نیاز فراهم میکند.
