AHD CVI TVI ویدئو RS485 داده فیبر رسانه تبدیل
مقدمه

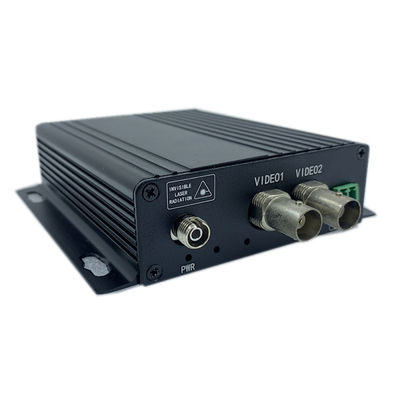

ویژگی های کنورتر نوری دیجیتال ویدئویی Olycom در زیر
نام مدل: OM615-2V↑1D↓WT/R
عملکرد: انتقال سیگنال های ویدئویی 2ch AHD/HDTVI/HDCVI و داده های 1ch RS485 بر روی فیبر نوری برای فاصله های طولانی
ویدیو: 720P، 960P، 1080P سازگاری، حداکثر 2MP
گزینه ها: بسته شدن تماس، سیگنال های صوتی، تلفن و اترنت
ویژگی های کلیدی
- بدون تاخير و فشرده سازي
- از دست دادن کم لینک نوری حداکثر 30dB
- با قابلیت اطمینان بالا
- انتقال Bi-di بر روی یک فیبر با WDM
-
جعبه فلزی کوچک و محکم
-
در دسترس است به طور مستقل و 3U قفسه
پارامترهای فنی
| ویدیو |
| مقدار کانال |
2ch، از دوربین به مرکز کنترل |
| دامنه ورودی / خروجی ویدئو |
1Vpp معمولی (از اوج به اوج) ، اوج 1.2Vpp |
| مقاومت ورودی ویدئو |
BNC 75Ω (غیر متعادل) |
| نمونه گیری دیجیتال |
۶۴MHZ |
| پهنای باند دیجیتال |
512MHZ |
| فاز سود فرقی |
۱۰-۹۰٪ APL DG < ۱٪ (معمولاً) |
| عرض بیت ویدیو |
8 بیت |
| نسبت S/N |
>70dB |
| رابط |
BNC |
| داده های RS485 |
| مقدار کانال |
از اتاق کنترل به دوربين |
| نرخ داده |
115Kbps
|
| نورپردازی |
| طول موج |
1310nm/1550nm |
| قدرت خروجی |
-8~3dBm |
| فیبر نوری |
حالت تک: 20 کیلومتر/40 کیلومتر، حالت چندگانه: 550 متر |
| حساسيت دريافت |
-30دبلم |
| رابط |
استاندارد FC، ST/SC اختیاری |
| برق، محیط زیست، مکانیک |
| ولتاژ کار |
DC 5V1A |
| دمای کار |
-20°C+70°C |
| دمای ذخیره سازی |
-45°C+85°C |
| وزن |
0.40 کیلوگرم/قطعه (وزن خالص) ، 1.26 کیلوگرم/جفت (وزن ناخالص) |
| ابعاد مستقل |
179mm × 128.5mm × 28.5mm |
درخواست
- حفاظت از امنیت بزرگراه و سیستم ایستگاه های پرداخت
- سیستم نظارت بر ترافیک شهری
- سیستم نظارت بر ساختمان و محوطه دانشگاه
- باشگاه ورزشی (برنامه زنده ویدئویی و صوتی)
جزئیات سفارش
| OM615-2V↑1D↓WT/R-FC20 |
ویدیو 2ch Tx، 1ch RS485 داده Rx، تک حالت، فیبر تک، 20Km، کانکتور FC |
| OM615-2V↑1D↓MT/R-FC5 |
ویدیو 2ch Tx، 1ch RS485 داده Rx، چند حالت، فیبر تک، 0.5Km، کانکتور FC |
در بالا موارد به طور مکرر سفارش داده شده ذکر شده است. لطفا برای تنظیمات دیگر با ما تماس بگیرید.
سوالات عمومی
1 سوال: زمان تحویل شما چقدر است؟
A: معمولا 2 ~ 4 روز کاری طول می کشد تا تولید شود و سپس کالاها را ارسال می کند.
2 سوال: چگونه می توانید کالاهای من را ارسال کنید؟
A: ما کالاها را با DHL، UPS یا FEDEX ارسال می کنیم، لطفا جزئیات تحویل را با شماره ردیابی بررسی کنید.
3 سوال: لطفاً در مورد MOQ خود به من بگویید
A: MOQ ما 1 پی سی / جفت بر اساس شرایط USD یا EUR است.
4 سوال: چیزی در مورد قیمت گذاری.
ج: قطعات با کیفیت خوب برای محصولات ما. قیمت های پایین برای سفارشات بزرگ و تکراری.
5. س: شرایط پرداخت شما چیست؟
ج: در بیشتر موارد ما انتقال بانکی T/T را انجام می دهیم و مقدار کامل باید قبل از حمل جمع آوری شود.
برای سفارشات نمونه، ما پرداخت PayPal را برای زمان پردازش کوتاه تر دریافت می کنیم.
گاهی اوقات پرداخت از طریق آی پی ال یا وی چت خوب است، بستگی به موارد دارد.
6این کنورتر چند کانال ویدئویی را پشتیبانی می کند و چه فرمت های آنالوگ HD سازگار هستند؟
OM615-2V↑1D↓WT / R از 2 کانال انتقال ویدیو به طور همزمان از دوربین به مرکز کنترل از طریق یک رشته فیبر واحد با استفاده از فناوری WDM (WDM) پشتیبانی می کند.
آن را به طور کامل سازگار با AHD، HDTVI، و HDCVI فرمت های ویدیویی در رزولوشن 720P، 960P، و 1080P تا 2MP،به این معنی که هنگام اتصال دوربین های تولید کننده های مختلف، انتخاب شکل دستی مورد نیاز نیست.این کنورتر به طور خودکار فرمت سیگنال ورودی را تشخیص می دهد و آن را بدون فشرده سازی یا تاخیر منتقل می کند، کیفیت تصویر کامل را در سراسر لینک فیبر حفظ می کند.
این باعث می شود که این یک راه حل ایده آل برای محیط های دوربین مخلوط باشد که در آن چندین فرمت آنالوگ HD در یک زیرساخت نظارت مستقر می شود.
7. مي تونم از طريق اين کنورتر از دوربين هاي PTZ استفاده کنم و چطور کانال داده RS485 کار مي کنه؟
بله، OM615-1S3GWT/R شامل يک کانال انتقال داده RS485 است که در جهت مخالف سيگنال ويديو از اتاق کنترل به طرف دوربين حرکت مي کند.
این طراحی دو طرفه اجازه می دهد تا دستورات کنترل دوربین PTZ از طریق همان رشته فیبر تک که سیگنال ویدئویی را حمل می کند ارسال شود،از بین بردن نیاز به یک کابل داده جداگانه بین مرکز کنترل و مکان دوربینکانال RS485 از نرخ داده تا 115Kbps پشتیبانی می کند که برای تمام پروتکل های کنترل PTZ استاندارد از جمله Pelco-D، Pelco-P و بیشتر پروتکل های خاص سازنده کافی است.
هر دو داده ویدئویی و RS485 به طور همزمان بر روی یک فیبر با استفاده از طول موج 1310nm و 1550nm از طریق WDM منتقل می شوند، که نصب را به طور قابل توجهی ساده تر و مقرون به صرفه تر می کند.
8حداکثر فاصله انتقال چقدر است و آیا از فیبر تک حالت و چند حالت پشتیبانی می کند؟
این کنورتر از پیکربندی های فیبر انعطاف پذیر پشتیبانی می کند تا متناسب با مقیاس های مختلف پروژه و زیرساخت های فیبر موجود باشد.از فاصله های انتقال تا 20 یا 40 کیلومتر بسته به مدل سفارش داده شده پشتیبانی می کند.برای محیط های فیبر چند حالت، از فاصله های تا 550 متر پشتیبانی می کند.
این لینک نوری از حداکثر بودجه از دست دادن 30dB پشتیبانی می کند و حاشیه ای سخاوتمندانه برای پذیرش از دست دادن فیبر در دنیای واقعی از کانکتورها، اسپلایس ها و کابل ها فراهم می کند. رابط استاندارد FC است،با گزینه های اتصال SC و ST نیز در صورت درخواست در دسترس است.
در هنگام سفارش، لطفاً فاصله و نوع فیبر مورد نیاز خود را مشخص کنید تا بتوانیم مدل درست را تایید کنیم، زیرا نسخه های تک حالت و چند حالت به طور جداگانه سفارش داده می شوند.
9کاربردهای معمول این کنورتر فیبر ویدیو چیست؟
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
محیط های استفاده معمول شامل سیستم های امنیت بزرگراه و ایستگاه های پرداخت، شبکه های نظارت بر ترافیک شهری، ساختمان ها و نصب های نظارت بر دانشگاه،و پخش ویدئویی زنده در باشگاه ها و سالن های بزرگهمچنین برای پروژه های دولتی، اداره حمل و نقل و ایمنی عمومی که در آن عملیات مداوم 24/7 و یکپارچگی سیگنال الزامات حیاتی هستند مناسب است.
این کنورتر هم در حالت مستقل و هم در حالت 3U برای قرار دادن روی قفسه در دسترس است.این امکان را می دهد که به هر دو نصب کوچک یک سایت و مراکز نظارت متمرکز بزرگ که دارای چندین پیوند فیبر هستند، سازگار شود..
