HD 3G SDI Video Digital Optical Converter با بی دی RS485 10/100M اترنت 20 کیلومتر DC5V

1 جفت
MOQ
قابل مذاکره
قیمت
HD 3G SDI Video Digital Optical Converter با بی دی RS485 10/100M اترنت 20 کیلومتر DC5V
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: مبدل فیبر اترنت داده های ویدئویی HD-SDI
ابعاد: 179mm*130.5mm*50mm
فاصله: 20 کیلومتر
منبع برق: DC5V2A
اطلاعات: دو طرفه RS485
نرخ اترنت: 10/100 مگابیت بر ثانیه
برجسته کردن:

مبدل نوری دیجیتال 1ch ویدیویی

,

مبدل نوری دیجیتال rs485

,

مبدل ویدیو به فیبر نوری 20 کیلومتر
اطلاعات اولیه
محل منبع: شنژن، چین
نام تجاری: Olycom
گواهی: CE RoHS FCC
شماره مدل: OM615-1D1EHDSDIWT/R
سند: video converter series.pdf
پرداخت
جزئیات بسته بندی: 1 جفت در یک جعبه، 1 کیلوگرم (GW)
زمان تحویل: 4 تا 8 روز کاری
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 300 جفت در ماه
توضیحات محصول

3G SDI ویدیو RS485 داده 10/100M اترنت فایبر نوری کنورتر



مقدمه



  1. داده های ویدئویی اترنت از طریق گیرنده فرستنده فیبر نوری، همچنین به عنوان تبدیل رسانه های ویدئویی، تبدیل RS485 داده های اترنت به فیبر، تبدیل دیجیتال SDI ویدئو نوری،گسترش سیگنال های ویدیویی HD-SDI برای فاصله های طولانی تا 40 کیلومتر.
  2. این افزونه فیبر نوری ویدئویی HD-SDI به طور خودکار سیگنال های SDI، HD-SDI را با صدا و متا داده های جاسازی شده تشخیص می دهد و انتقال می دهد.
  3. علاوه بر این این SDI ویدیو اترنتل افزوده نوری کاملا مطابق با SMPTE 259M، 292M، 424M و ITU استانداردهای ویدیوی دیجیتال، و به طور ایده آل مناسب برای استفاده در سیگنال دیجیتال، پخش، صحنه سازی،و برنامه های CCTV HD



ویژگی های کلیدی



  • تعادل ورودی و زمان بندی مجدد در خروجی های بافر شده
  • شاخص های حالت LED در زمان واقعی
  • پوشش فلزی محکم
  • محلول ضدبرق
  • از دست دادن کم لینک نوری حداکثر 30dB
  • بدون EMI، RFI و حلقه زمین
  • انتقال Bi-di بر روی یک فیبر با WDM
  • در دسترس در سیستم های مستقل و 3U استیک



مشخصات



نورپردازی
طول موج 1310nm/1550nm
نوع فیبر و فاصله چند حالت (50/125um) 5Km، (62.5/125um) 2Km حالت تک (9/125um) 20Km / 40Km
قدرت انتقال -5dBm تا -10dBm
احساساتی بودن -26dBm تا -30dBm
بازده از دست دادن > 14dB
جتر < 0.2UI
رابط SC
ویدیو
نوع سیگنال سیگنال های ویدیویی HD-SDI و SDI
سود وحدت
قطعنامه 8 یا 10 بیت، اتوماتیک
نرخ داده ها ۲۷۰ مگابایت در ثانیه، ۱٫۴۸۵ گیگابایت در ثانیه
استانداردهای عملیاتی SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT1120
قفل سرعت داده خودکار آره



ورودی ویدیو - فرستنده
شماره/نوع سیگنال 2 لینک SDI یا HD-SDI ویدیو 1 برای Tx، 1 برای پیش نمایش محلی
رابط 2 زن BNC
مقاومت ۷۵۰ اوم
نرخ داده ها 19 مگابایت در ثانیه تا 1.485 گیگابایت در ثانیه
سطح اسمی 0.8 Vp-p
حداقل/حداکثر 0.5V تا 1.0Vp-p
خسارت بازده ≥15 dB @ 5 MHz تا 1.5 GHz، ≥10 dB @ 1.5 GHz تا 3.0 GHz
تعادل کابل ورودی اتوماتیک برای از دست دادن کابل تا -30 دبیل



خروجی ویدیو - گیرنده
شماره/نوع سیگنال 2 SDI لینک تک یا HD-SDI ویدیو 1 برای Rx، 1 برای پشتیبان گیری / به اشتراک گذاری
رابط 2 زن BNC
مقاومت ۷۵۰ اوم
زمانبندی مجدد اتوماتیک برای 270 مگابایت در ثانیه، 1.485 گیگابایت در ثانیه یا برای نرخ های ناشناخته دور زدن
سطح اسمی 0.8 Vp-p
حداقل/حداکثر 0.5V تا 1.0Vp-p
خسارت بازده <-25 dB @ 100 MHz



داده ها
پروتکل داده RS485، منچستر، داده های BIPHASE
پهنای باند 0~300kbps
نرخ خطا 10 تا 9
رابط ترمینال فونیکس



اترنت
حالت کار دوپلیکس کامل / نیمه دوپلیکس، خودآگاهی
سرعت شبکه 10/100Mbps، خود سنجی
رابط RJ45



برق، محیط زیست، مکانیک
ولتاژ کار

مستقل:220VAC تا 5V/12VDC، Rack: دو برابر 220V/-48V AC

کارت: از طریق شاسی
دمای کار -35°C+75°C
دمای ذخیره سازی -45°C+85°C
رطوبت 0 تا 95 درصد بدون فشرده سازی
ابعاد و وزن

مستقل و کارت: بسته به پیکربندی های مختلف

شاسی: 193U



درخواست



  • سیستم نظارت بر ترافیک شهری
  • نظارت نظامی (دفاع مرزی، دفاع ملی)
  • نظارت صنعتی (فلیج، کارخانه شیمیایی، راه آهن و غیره)
  • سیستم نظارت بر ساختمان و محوطه دانشگاه

HD 3G SDI Video Digital Optical Converter با بی دی RS485 10/100M اترنت 20 کیلومتر DC5V 0



جزئیات سفارش



OM610-4P2D↓WT/R 4ch تلفن+ 2ch داده های RS485 Rx
OM610-4V↑1D↓4E WT/R ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch 10/100M اترنت
OM610-4V↑1D↓4PWT/R ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch تلفن
OM610-4V↑12D↓WT/R ویدیو 4ch Tx + 12ch RS485 داده Rx
OM610-2D↓8PWT/R 2ch RS485 داده Rx + 8ch تلفن
OM610-20D↓WT/R داده های RS485 20ch Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1چ بادی ویدئو + 1چ بادی RS485 داده + 1چ بادی صوتی + 1چ بادی بسته شدن تماس
OM610-2D↑↓4A↑↓1E WT/R صوتی 4ch bi-di + 2ch bi-di RS485 داده + 1ch 10/100M اترنت
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch ویدیو Tx + 2ch دی دی RS485 داده + 3ch صوتی Tx + 1ch دی دی تماس بسته شدن



تصاویر بیشتر محصول

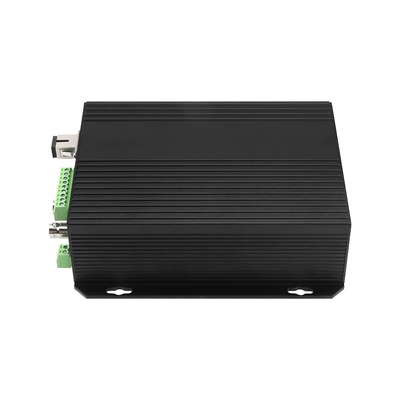

HD 3G SDI Video Digital Optical Converter با بی دی RS485 10/100M اترنت 20 کیلومتر DC5V 1

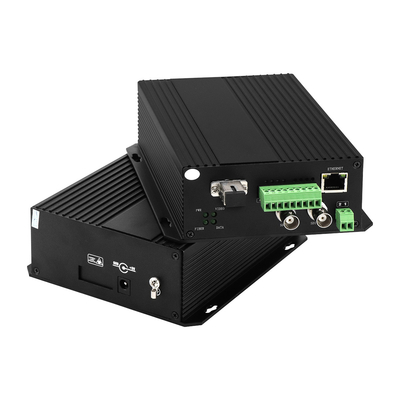

HD 3G SDI Video Digital Optical Converter با بی دی RS485 10/100M اترنت 20 کیلومتر DC5V 2
