خانه /محصولات/مبدل نوری دیجیتال تصویری/3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک

3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک

1 جفت
MOQ
قابل مذاکره
قیمت
3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: تبدیل رسانه های ویدئویی 3G SDI
منبع برق: AC100 ~ 240 ولت
طول موج: 1310 نانومتر/1550 نانومتر
نوع فیبر: کانکتور SC
اطلاعات: بیدی RS485 RS232
فاصله: 20 کیلومتر
ابعاد: 485 ((L) * 237 ((W) * 45 ((H) mm، 19 "1U
وزن: 2.24 کیلوگرم گیگاوات
برجسته کردن:

مبدل اترنت 6ch روی فیبر

,

مبدل اترنت rs232 روی فیبر

,

مبدل نوری دیجیتال ویدئویی 1u
اطلاعات اولیه
محل منبع: شنژن، چین
نام تجاری: Olycom
گواهی: CE RoHS FCC
شماره مدل: OM610U-1V↑4A↑↓2D↑↓4D↑↓4K↑↓1EWT/R
سند: video converter series.pdf
پرداخت
جزئیات بسته بندی: <i>1 piece in 1 carton.</i> <b>1 عدد در 1 کارتن.</b> <i>1.2KG/pcs</i> <b>1.2 کیلوگرم / عدد</b>
زمان تحویل: 3 تا 7 روز کاری
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 500 جفت در ماه
توضیحات محصول

3G-SDI ویدئو اترن بیدی RS485 RS422 داده های بیش از فایبر گسترش دهنده



مقدمه

این فرستنده و گیرنده تصویری نوری 1ch 3G SDI 2ch bidi RS232 4ch bidi half-duplex RS485 4ch bidi با بسته شدن تماس و 1ch 10/100Mbps Ethernet را از طریق کابل فیبر تک حالت SC انتقال می دهد.این تبدیل رسانه های ویدئویی SDI ویژگی های زیر



  • جعبه فلزی محکم

  • از دست دادن کم لینک نوری ◄ حداکثر 30 دی بی

  • محلول ضدبرق

  • بدون EMI، RFI و حلقه زمین

  • انتقال Bi-di بر روی یک فیبر با WDM

  • سطح کمی کردن بالا 8 BIT

  • پلگ و پلی گرم با منبع برق سوئیچ

  • در دسترس در سیستم های مستقل و کابینت


مشخصات


نورپردازی

طول موج

1310nm/1550nm

نوع فیبر و فاصله

چند حالت (50/125um) 5Km، (62.5/125um) 2Km حالت تک (9/125um) 20Km / 40Km

قدرت انتقال

-5dBm تا -10dBm

احساساتی بودن

-26dBm تا -30dBm

بازده از دست دادن

> 14dB

جتر

< 0.2UI

رابط

SC

ویدیو

نوع سیگنال

سیگنال های ویدیویی دیجیتال HD-SDI، SDI و 3G-SDI

سود

وحدت

قطعنامه

8 یا 10 بیت، اتوماتیک

نرخ داده ها

۲۷۰ مگابایت در ثانیه، ۱۴۸۵ گیگابایت در ثانیه، ۲۹۷۰ گیگابایت در ثانیه

استانداردهای عملیاتی

SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT1120

قفل سرعت داده خودکار

آره



داده ها

پروتکل داده

اطلاعات RS232، RS485، منچستر، BIPHASE

پهنای باند

0~300kbps

نرخ خطا

10 تا 9

رابط

ترمینال فونیکس

صدا

مقاومت / ولتاژ

600 اوهم ((غیر متعادل) / 2.0Vp-p

پاسخ فرکانسی

10 تا 20kHz

تحریف هارمونیک کامل

<0.05٪

فاز فرقی

< ± 1

نسبت S/N

>95dB ((توزن)

رابط

ترمینال فونیکس

نرخ نمونه گیری

48k هرتز

قطعنامه

16 بیت

بسته شدن تماس

ورودی سیگنال

هشدار، ورودی دوگانه، پشتیبانی از TTL، RS-232/422/485 یا دکمه سوئیچ منفعل

خروجی سیگنال

آلارم خودسرانه، خروجی باینری، پشتیبانی TTL، RS-232/422/485 یا خروجی رله

رابط

ترمینال فونیکس



اترنت

حالت کار

دوپلیکس کامل / نیمه دوپلیکس، خودآگاهی

سرعت شبکه

10/100Mbps، خود سنجی

رابط

RJ45



برق، محیط زیست، مکانیک

ولتاژ کار

راک: دو 11 ~ 240V AC

دمای کار

-35°C+75°C

دمای ذخیره سازی

-45°C+85°C

رطوبت

0 تا 95 درصد بدون فشرده سازی



درخواست



  • حفاظت از امنیت راه سریع و سیستم ایستگاه های مالیه

  • سي سي تي اچ

  • استودیوی تلویزیونی

  • سیستم نظارت بر ترافیک شهری

  • پخش زنده

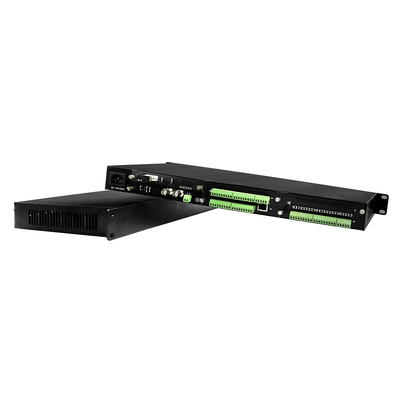

3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک 0

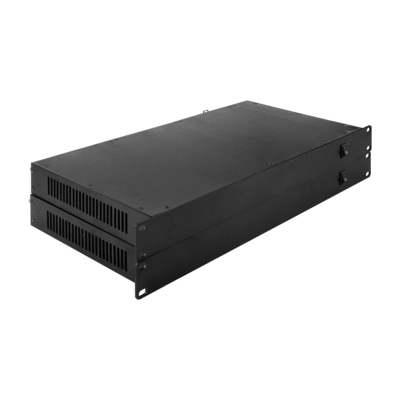

3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک 1



جزئیات سفارش



  1. سری Olycom OM610 از فرستنده های نوری و گیرنده ها انتخاب گسترده ای از پیکربندی ها را ارائه می دهند،از یک راه اندازی ساده با یک کانال از یک نوع خاص از سیگنال به راه حل های پیچیده (ویدئو)، صوتی، داده، تلفن، هشدار و اترنت).

  2. پیکربندی های انعطاف پذیر برای سفارشی سازی و ODM برای پاسخگویی به نیازهای مختلف باز هستند.



OM610-1V↑2D↓2A↑1E WT/R 1ch ویدیو Tx + 2ch RS485 داده Rx + 2ch صوتی Tx + 1ch 10/100M اترنت
OM610-1V↑2D↓2A↑2K↑WT/R 1ch ویدیو Tx + 2ch داده های RS485 Rx + 2ch صوتی Tx + 1ch تماس بسته شدن Tx
OM610-2P1EWT/R 2ch تلفن + 1ch 10/100M اترنت
OM610-2V↑1D↓1P1E WT/R ویدیو 2ch Tx + 1ch RS485 داده Rx + 1ch 10/100M اترنت + 1 تلفن
OM610-2V↑2D↓2A↑1E WT/R ویدیوی 2ch Tx + 2ch RS485 داده های Rx + 2ch صوتی Tx + 1ch 10/100M اترنت
OM610-4EWT/R 4ch 10/100M اترنت
OM610-4P2D↓WT/R 4ch تلفن+ 2ch داده های RS485 Rx
OM610-4V↑1D↓4E WT/R ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch 10/100M اترنت
OM610-4V↑1D↓4PWT/R ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch تلفن
OM610-4V↑12D↓WT/R ویدیو 4ch Tx + 12ch RS485 داده Rx



سوالات عمومی



1 سوال: آیا شما سفارش نمونه را می پذیرید؟

ج: بله، سفارش نمونه برای بررسی خدمات و کیفیت ما.



2 سوال: می تونم تخفیف بگیرم؟

ج: تخفیف برای سفارشات تکراری، مشتریان منظم و محصولات تخفیف داده می شود.



3 سوال: در مورد بسته بندی خود به من بگویید.

A: بسته بندی خنثی است. اگر شما جعبه بسته بندی خود را دارید، ما آن را پشتیبانی می کنیم.



تصاویر بیشتر محصول



3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک 2

3G SDI Video Ethernet داده فیبر کنورتر Bidi RS232 تماس بسته شدن اکستندر نوری 1U ریک 3
