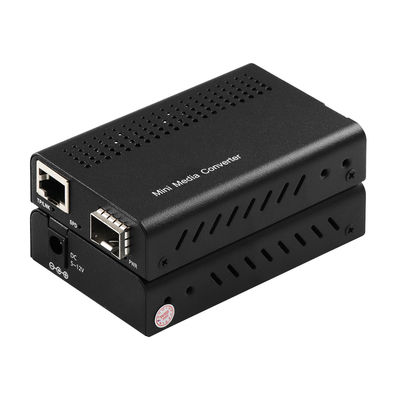

مبدل رسانه فیبر نوری 10G SFP+
مقدمه ای بر مبدل رسانه 10G
- مبدل 10G IEEE802.3z/Az از دو نوع رسانه برای اتصال شبکه مانند 10G Base-T و 10G SFP+ پشتیبانی می کند.
- مبدل رسانه با یک کنترلر سوئیچ و حافظه بافر طراحی شده است که دو نوع بخش را برای عملکرد روان به هم متصل می کند.
- با واحد برق خارجی، پایداری و قابلیت اطمینان خوبی را فراهم می کند.
- پشتیبانی از فریم جامبو
- انتقال شفاف و تأخیر بسیار کم
- پشتیبانی از طول موج DWDM/CWDM تجویز شده توسط ITUT
- پشتیبانی از نصب در رک 1U با 12 اسلات رک
- نمایشگر LED وضعیت کامل
- نصب آسان
- تشخیص طول کابل UTP (فقط رابط RJ45)
مشخصات مبدل رسانه مدیریت نشده
| داده های عملکرد |
شاخص های فنی |
| سرعت انتقال |
10M/100M/1.25G/2.5G/5G/10Gb/s |
| پروتکل ها |
IEEE802.3an(10Gbase-T),IEEE802.3ae(10Gbase-SR/LR/ER/ZR) |
| نوع رابط |
نوع: RJ45 به/از SFP+ |
| مسافت انتقال |
تا ماژول SFP (حداکثر 40 کیلومتر) تا ماژول SFP+ (حداکثر 80 کیلومتر)
تا ماژول SFP (حداکثر 40 کیلومتر) تا ماژول XFP (حداکثر 80 کیلومتر) 10Gbase-T: کابل Cat .6a به طول 100 متر
|
|
حداکثر بسته
نرخ ارسال
|
14,880,950/S |
| نیاز برق |
مستقل: DC 5-12V (منبع تغذیه خارجی)
مصرف برق: ≤3W
|
| محیط کار |
دمای عملیاتی: 0~ 50 درجه سانتیگراد
دمای ذخیره سازی: -10~ 70 درجه سانتیگراد
رطوبت: 5%~90% (بدون میعان)
|
| ابعاد |
مستقل: 60 (عرض) x 20 (ارتفاع) x 90 (طول) (میلی متر)
|
کاربرد مبدل رسانه فیبر
- اتصال بین تجهیزات اترنت فیبر به مس با سرعت 1.25 گیگابیت بر ثانیه تا 10 گیگابیت بر ثانیه به عنوان مبدل رسانه فیبر به مس برای انتقال در مسافت طولانی
- مبدل رسانه برای ستون فقرات شبکه (SAN, LAN, MAN)
- می توان در اتاق مخابرات، آزمایشگاه تحقیق و توسعه، مرکز داده و غیره استفاده کرد.
گارانتی
1 سال برای محصولات تجاری و 3 سال برای محصولات صنعتی.
| دسته بندی محصولات |
دوره گارانتی |
| مبدل اترنت فیبر |
1 سال |
| مبدل ویدئو نوری |
1 سال |
| سوئیچ فیبر |
1 سال |
| سوئیچ اترنت |
1 سال |
| مبدل سریال فیبر |
1 سال |
| مولتیپلکسر PDH |
1 سال |
| سوئیچ PoE CCTV |
1 سال |
| سوئیچ مدیریت شده تجاری |
1 سال |
| سوئیچ مدیریت شده PoE تجاری |
1 سال |
| منبع تغذیه دین |
3 سال |
| سوئیچ اترنت صنعتی |
3 سال |
| سوئیچ PoE صنعتی |
3 سال |
| سوئیچ مدیریت شده صنعتی |
3 سال |
| سوئیچ مدیریت شده PoE صنعتی |
3 سال |
| ماژول CWDM |
1 سال |
| دستگاه های DWDM/OTN |
1 سال |
- مشتری مسئول تحویل محصول معیوب به آدرس تعیین شده RMA برای تعمیر یا تعویض است. Olycom محصولی را که در دوره گارانتی توسط Olycom معیوب تشخیص داده شده است، به صلاحدید خود تعمیر یا تعویض خواهد کرد. تنها مسئولیت Olycom تحت این گارانتی محدود به تعمیر این محصول یا تعویض آن، به صلاحدید Olycom خواهد بود.
- تمام اقلام RMA ارسال شده به Olycom باید با پیش پرداخت حمل و نقل باشد.
- محصولات تعمیر شده ظرف 1 ماه پس از دریافت مواد برگشتی بازگردانده می شوند. هزینه حمل و نقل باید توسط فرستنده پرداخت شود.
سوالات متداول
1. این مبدل رسانه از چه نرخ سرعتی پشتیبانی می کند و آیا با تجهیزات با سرعت پایین تر سازگار است؟
این مبدل رسانه از طیف گسترده ای از سرعت های انتقال از جمله 10M، 100M، 1.25G، 2.5G، 5G و 10 گیگابیت بر ثانیه پشتیبانی می کند و آن را به یکی از انعطاف پذیرترین راه حل های تبدیل رسانه برای محیط های شبکه مختلط تبدیل می کند.
این قابلیت چند نرخی به این معنی است که می تواند اتصالات بین تجهیزات گیگابیتی قدیمی و زیرساخت 10G مدرن را بدون نیاز به آداپتورهای اضافی یا دستگاه های واسطه به طور یکپارچه برقرار کند. چه در حال ارتقاء یک شبکه موجود در مراحل باشید و چه در حال اتصال تجهیزات از نسل های مختلف، این مبدل مذاکره سرعت را به طور خودکار انجام می دهد.
این با استانداردهای IEEE 802.3an (10GBase-T) و IEEE 802.3ae (10GBase-SR/LR/ER/ZR) مطابقت دارد و از قابلیت همکاری گسترده با سوئیچ ها، روترها و سرورهای همه فروشندگان اصلی اطمینان حاصل می کند.
2. حداکثر مسافت انتقال فیبر که این مبدل می تواند به آن دست یابد چقدر است؟
مسافت انتقال به ماژول SFP+ نصب شده بستگی دارد. با یک ماژول SFP استاندارد، می توان به فواصل تا 40 کیلومتر دست یافت، در حالی که استفاده از ماژول SFP+ یا XFP برد را تا 80 کیلومتر در فیبر تک حالته افزایش می دهد.
برای اتصالات مسی در سمت RJ45، از انتقال 10GBase-T بر روی کابل Cat6a در فواصل تا 100 متر پشتیبانی می کند که حداکثر استاندارد برای لینک های مسی 10G است. یک تابع تشخیص طول کابل UTP داخلی نیز در رابط RJ45 موجود است که به تکنسین ها اجازه می دهد تا یکپارچگی کابل را در حین نصب بدون تجهیزات تست اضافی تأیید کنند.
این مبدل همچنین از طول موج های DWDM و CWDM مطابق با استانداردهای ITU-T پشتیبانی می کند و آن را کاملاً با زیرساخت تقسیم کننده طول موج برای استقرار فیبر با چگالی بالا سازگار می کند.
3. کاربردهای معمول این مبدل رسانه فیبر 10G چیست؟
این مبدل برای محیط های شبکه حرفه ای طراحی شده است که در آن تبدیل فیبر به مس با توان بالا در سطح 10G مورد نیاز است.
موارد استفاده اصلی شامل اتصال بخش های ستون فقرات فیبر به سرورهای مبتنی بر مس یا تجهیزات ذخیره سازی در مراکز داده، گسترش لینک های 10G در سراسر معماری های شبکه SAN، LAN و MAN، و برقراری ارتباط بین بخش های فیبر و مس در اتاق های مخابرات و آزمایشگاه های تحقیق و توسعه است که در آن تجهیزات از انواع رسانه های مختلف نیاز به همکاری یکپارچه دارند.
پشتیبانی آن از فریم های جامبو، انتقال شفاف و تأخیر بسیار کم، آن را به ویژه برای شبکه های ذخیره سازی، محیط های معاملات با فرکانس بالا، تأسیسات تولید ویدئو و هر برنامه ای که در آن بارهای داده بزرگ و حداقل تأخیر پردازش الزامات حیاتی هستند، مناسب می کند.
4. آیا این مبدل را می توان در رک نصب کرد و الزامات برق آن چیست؟
بله. علاوه بر عملکرد مستقل رومیزی، این مبدل از نصب در شاسی رک 1U با ظرفیت حداکثر 12 اسلات پشتیبانی می کند و آن را برای مراکز داده و اتاق های مخابرات که در آن چندین مبدل نیاز به نگهداری در یک پیکربندی مرتب و قابل مدیریت نصب شده در رک دارند، ایده آل می کند.
برق از طریق یک آداپتور خارجی DC 5V تا 12V با حداکثر مصرف برق فقط 3 وات تأمین می شود که حتی در استقرار رک با تراکم بالا، تولید گرما را حداقل نگه می دارد. مصرف برق کم نیز به بهره وری انرژی کلی در استقرار در مقیاس بزرگ که در آن بسیاری از واحدها به طور مداوم کار می کنند، کمک می کند.
یک نمایشگر LED وضعیت کامل در پنل جلویی، دید در زمان واقعی از وضعیت لینک و فعالیت در هر دو رابط فیبر و مس را فراهم می کند و امکان تأیید بصری سریع عملکرد مبدل را بدون هیچ نرم افزار مدیریتی یا ابزارهای نظارتی اضافی فراهم می کند.
