مبدل فیبر نوری مبدل داده دوطرفه صوتی متعادل آنالوگ ویدئو BNC دوربین مداربسته
معرفی
نام مدل: OM610-2V2D2AWT/R، نوشتن نام مدل شما اشکالی ندارد
عملکرد اصلی: فرستنده و گیرنده فیبر نوری ویدئو داده صوتی
دسته بندی: مبدل نوری ویدئو
کاربرد: نظارت دوربین مداربسته، پروژه های محیطی دولتی و پزشکی
- گسترش 30 کیلومتر بر روی فیبر سینگل مود
- کانکتور ST
-
بدنه فلزی مقاوم
-
بدون تداخل الکترومغناطیسی، فرکانس رادیویی و حلقه زمین
- سطح کوانتیزاسیون بالا 8 بیتی
-
موجود در سیستم های مستقل و رک 19 اینچی 3U
-
اتلاف کم لینک نوری – حداکثر 30dB
-
قابلیت اتصال و پخش داغ با منبع تغذیه سوئیچینگ
مشخصات
| نوری |
| طول موج |
1310nm/1550nm |
| توان خروجی |
-8~3dBm |
| فیبر نوری |
سینگل مود (9/125um) 20 کیلومتر تا 80 کیلومتر
مالتی مود (50/125um) 1 کیلومتر، (62.5/125um) 500 متر
|
| حساسیت دریافت |
-30dBm |
| رابط |
ST |
| ویدئو |
| پهنای باند |
8MHZ |
| سیستم های سازگار |
NTSC/PAL/SECAM |
| امپدانس/ولتاژ |
BNC 75 اهم (نامتعادل) / 2.0Vp-p |
| بهره دیفرانسیلی |
< ±1% |
| فاز دیفرانسیلی |
< ±1 |
| نسبت سیگنال به نویز |
>60dB(وزنی)(8 بیت) |
| رابط |
BNC |
| داده |
| پروتکل داده |
RS232, RS422, RS485, منچستر، داده BIPHASE |
| پهنای باند |
0~300kbps |
| نرخ خطا |
10-9 |
| رابط |
ترمینال فونیکس |
| صوتی |
| امپدانس / ولتاژ |
600 اهم (نامتعادل) / 2.0Vp-p |
| پاسخ فرکانسی |
10~20kHz |
| اعوجاج هارمونیکی کل |
<0.05% |
| فاز دیفرانسیلی |
< ±1 |
| نسبت سیگنال به نویز |
>95dB(وزنی) |
| رابط |
ترمینال فونیکس |
| نرخ نمونه برداری |
48k Hz |
| وضوح |
16 بیت |
| شاسی و کارت ها |
| تعداد اسلات شاسی |
18 اسلات |
| سازگاری (با کارت ها) |
کارت های 1 تا 4 کاناله (18 عدد)؛ کارت های 8 کاناله (9 عدد) |
| انعطاف پذیری |
پشتیبانی از نصب ترکیبی پیکربندی های مختلف |
| کارت ها |
در PCB 4 کاناله (153x100x10 میلی متر) یا اندازه PCB 8 کاناله (153x100x25 میلی متر)
پیکربندی هایی که نیاز به اندازه بزرگتر دارند نمی توانند با این سیستم استفاده شوند
|
| الکتریکی. محیطی. مکانیکی |
| ولتاژ کاری |
مستقل: 220 ولت AC تا 5 ولت / 12 ولت DC، رک: دوگانه 220 ولت / -48 ولت AC
کارت: تغذیه شده توسط شاسی
|
| دمای کاری |
-35 درجه سانتیگراد تا +75 درجه سانتیگراد |
| دمای ذخیره سازی |
-45 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت |
0 تا 95% بدون میعان |
| ابعاد و وزن |
مستقل و کارت: بستگی به پیکربندی های مختلف دارد، شاسی: 19 اینچ 3U |
کاربرد
- سیستم نظارت ساختمان و محوطه
- دفاع مرزی، دفاع ملینظارت
- سیستم نظارت شهر امن
گزینه های سفارش
| OM610-4EWT/R |
4 کانال اترنت 10/100M |
| OM610-4P2D↓WT/R |
4 کانال تلفن + 2 کانال داده RS485 دریافت |
| OM610-4V↑1D↓4E WT/R |
4 کانال ویدئو ارسال + 1 کانال داده RS485 دریافت + 4 کانال اترنت 10/100M |
| OM610-4V↑1D↓4PWT/R |
4 کانال ویدئو ارسال + 1 کانال داده RS485 دریافت + 4 کانال تلفن |
| OM610-4V↑12D↓WT/R |
4 کانال ویدئو ارسال + 12 کانال داده RS485 دریافت |
| OM610-2D↓8PWT/R |
2 کانال داده RS485 دریافت + 8 کانال تلفن |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1 کانال ویدئو دوطرفه + 1 کانال داده RS485 دوطرفه + 1 کانال صوتی دوطرفه + 1 کانال کلید تماس دوطرفه |
| OM610-2D↑↓4A↑↓1E WT/R |
4 کانال صوتی دوطرفه + 2 کانال داده RS485 دوطرفه + 1 کانال اترنت 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1 کانال ویدئو ارسال + 2 کانال داده RS485 دوطرفه + 3 کانال صوتی ارسال + 1 کانال کلید تماس دوطرفه |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4 کانال ویدئو ارسال + 2 کانال داده RS485 دریافت + 2 کانال صوتی ارسال + 1 کانال اترنت 10/100M + 1 کانال تلفن + 2 کانال کلید تماس ارسال |

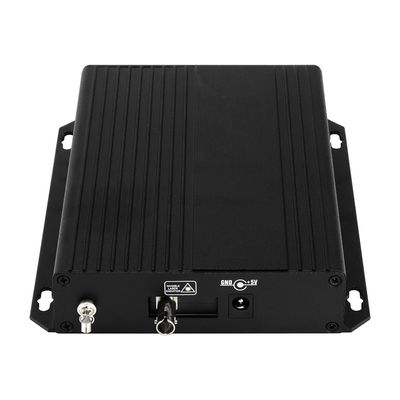

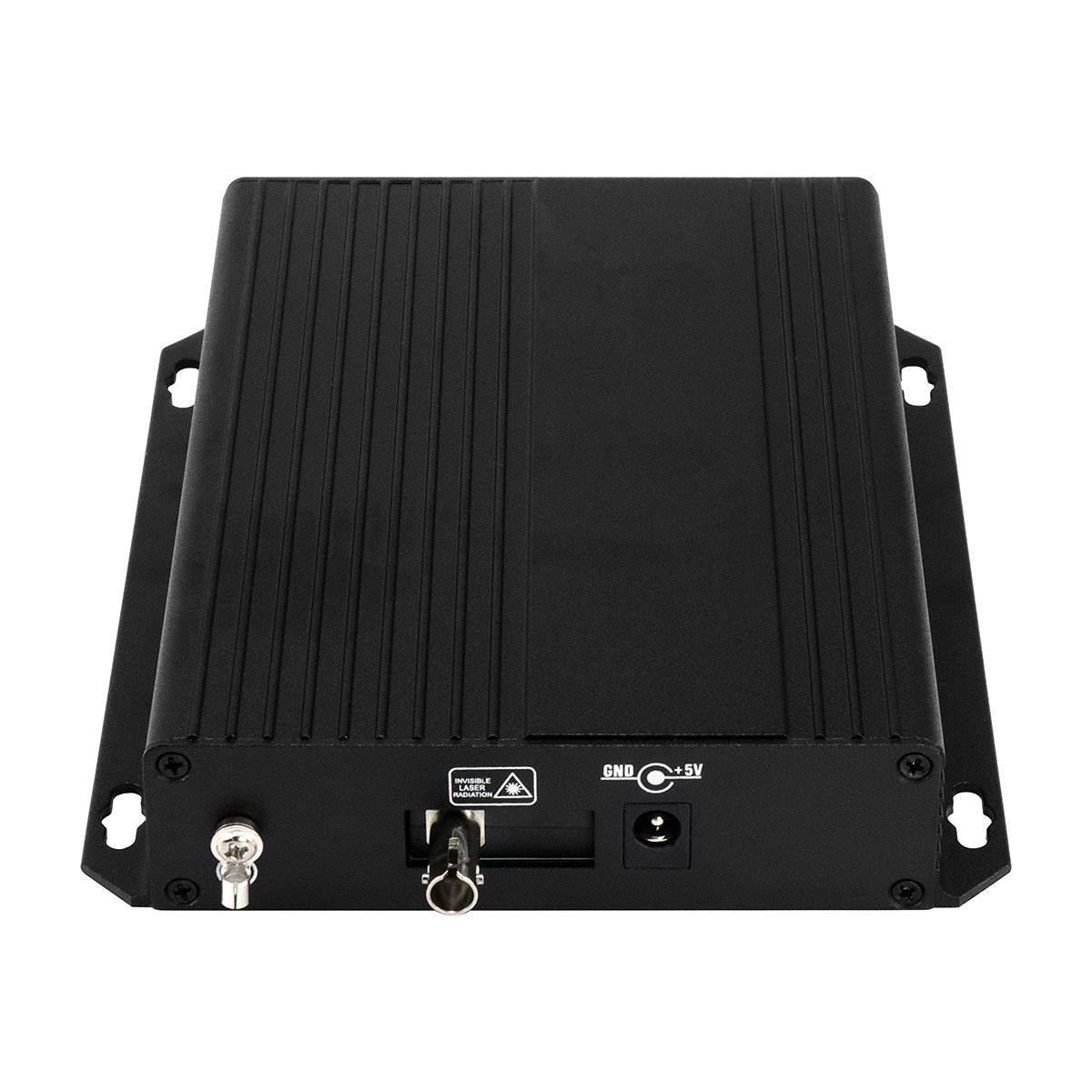

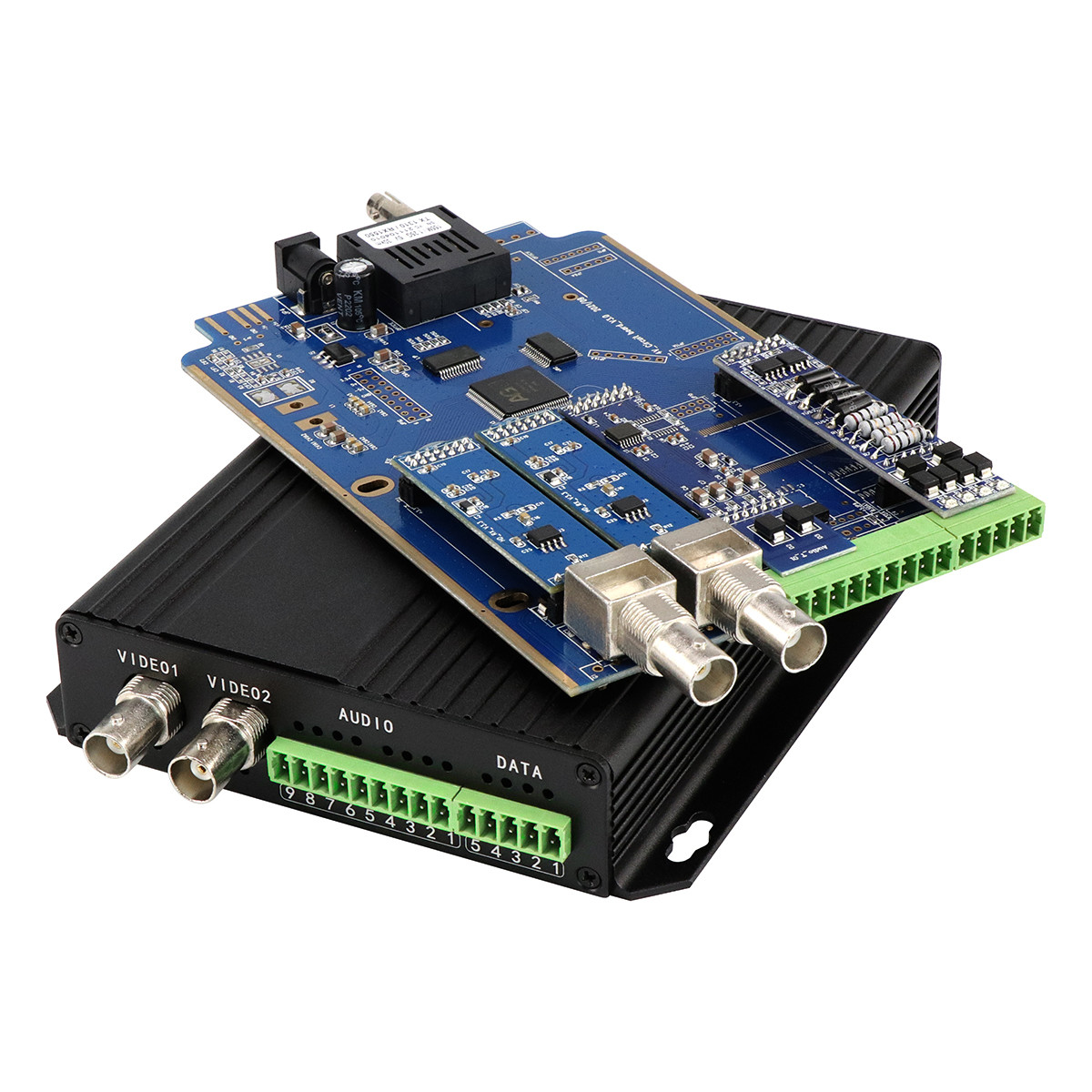

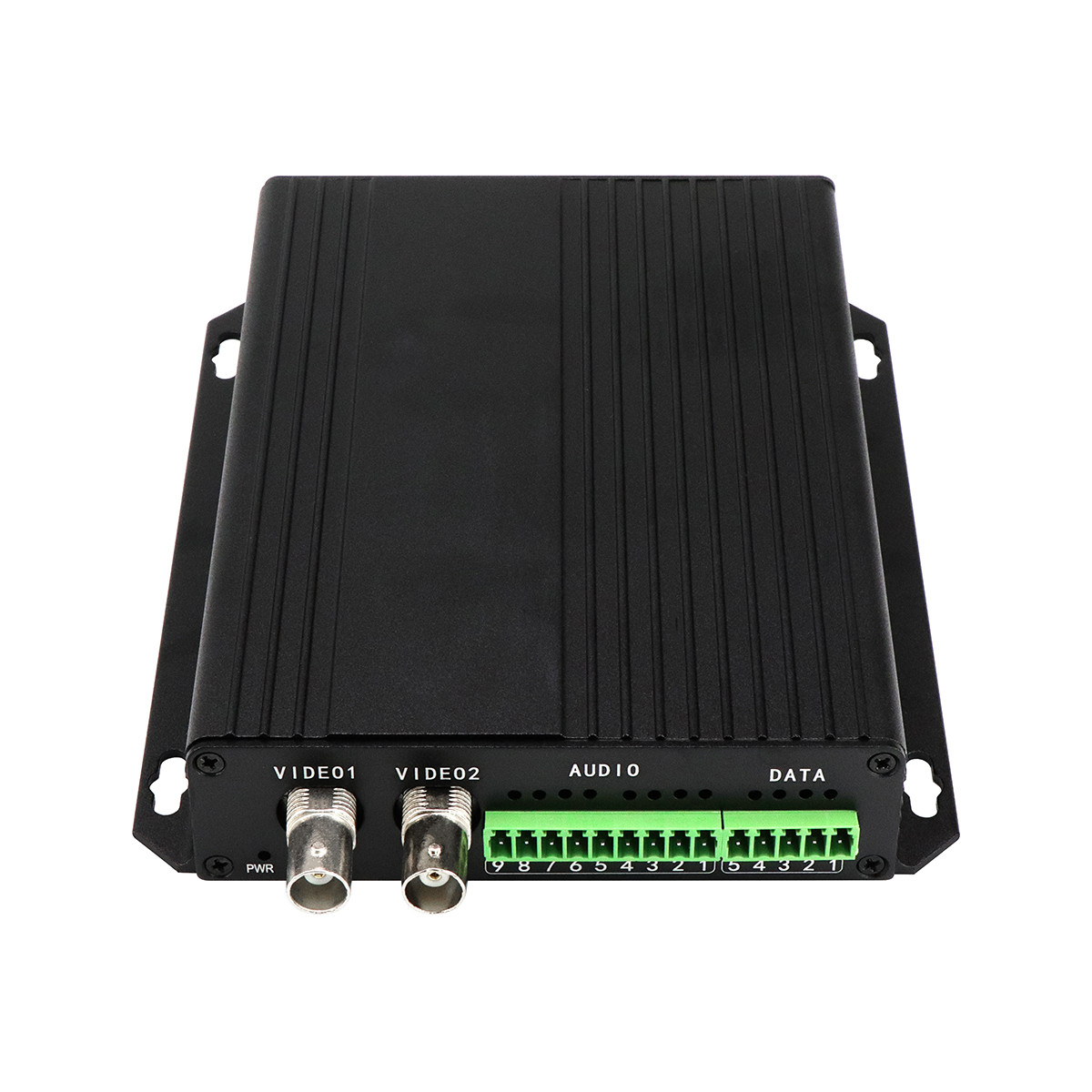

تصاویر واقعی
