DC24V 1x2 2x2 4x4 MM سوئیچ بای پاس فیبر نوری

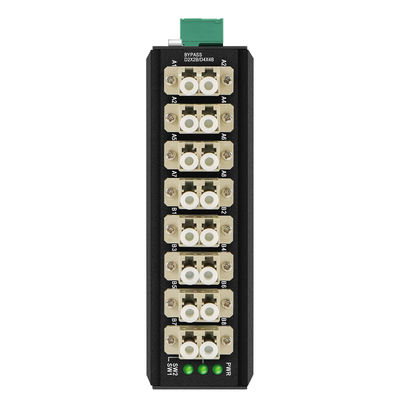

معرفی سوئیچ بایپاس 8 کانال
OM-FBS-44-MLC یک واحد بای پاس فیبر خارجی برای گره های نوری حیاتی در سیستم شبکه نوری است.
- از اتصال فیبر 100G / 40G / 10G / 1G و 100M پشتیبانی می کند و گزینه چند حالت LC را ارائه می دهد.
- معمولاً در برخی از شبکه های بزرگ نوری که شامل اتصال حلقه ای و دستگاه های متعدد مانند سیستم های ارتباطی راه آهن است استفاده می شود.اتوماسیون کارخانه و گره های مهم نوری که در آن از دست دادن قدرت برنامه ریزی شده یا غیر منتظره رخ می دهد.
ویژگی های محصول فیبر نوری
- در گره های نوری موجود / جدید در دسترس است
- نصب پشت سر/دیوار
- بلوک ترمینال سبز قابل جابجایی صنعتی
- دمای کار: -20°C ~ 70°C
- خانه ای قوی با سطح IP40
- زمان سوئیچ کردن بای پاس ≤10ms
- از دست دادن ورودی کم، صدای متقابل کانال کم
- DC9V ~ DC52V ورودی برق اضافی
مشخصات واحد دور زدن نوری
| نام محصول |
سوئیچ بای پاس فیبر نوری |
| رابط برق |
بلوک پايگاه صنعتي استاندارد |
| حفاظت قطبی |
حمایت |
| رابط فیبر نوری |
LC |
| محدوده طول موج |
850±40/1300±40nm؛ 1260~1650nm |
| طول موج تست |
850/1300nm؛ 1310/1550nm |
| ضایعات را وارد کنید |
نوع:0.6 دسیبل حداکثر:1.0 دی سی بی ؛ نوع:0.6دبي مکس:1.0 دسیبل |
| بازده از دست دادن |
MM≥30 dB SM≥50 dB |
| کانال عبور |
MM≥35 dB SM≥55 dB |
| از دست دادن قطبی شدن |
≤0.05 دبیل |
| از دست دادن طول موج |
≤0.05 دبیل |
| از دست دادن دما |
≤0.05 دبیل |
| تکرار |
≤0.05 دبیل |
| ولتاژ کار |
DC9V-52V |
| مدت عمر |
≥100000000 بار |
| زمان تغییر |
≤10 ms |
| قدرت نوری انتقال |
≤500 مگاوات |
نمودار کاربرد سوئیچ بای پاس فیبر
- کنترل قدرت آسان برای سیستم شبکه
- نظارت بر سیستم
- حفاظت هوشمند از مسیرهای نوری
سوئیچ بایپاس چیه؟
واحد یا ماژول بای پاس معمولاً برای محافظت از سیستم شبکه (به غیر از دستگاهی که به آن متصل می شود) در صورت قطع ناگهانی برق استفاده می شود.
در یک سیستم شبکه خطی ((مانند نمودار زیر) ، انتقال خوب است اگر داده / SFP / قدرت نرمال باشد.
اگه يه منبع برق قطع بشه چي؟
کل سيستم شبکه شکست ميخوره
یک وضعیت دیگر این است که، تعمیر و نگهداری برق برای سوئیچ 2 ((منتصف) منطقه مورد نیاز است، اجازه دهید به عنوان مثال برای 12 ساعت، کل سیستم باید متوقف شود.
با یک ماژول یا سوییچ بای پاس، این مانند قرار دادن یک مکانیسم حفاظت در کل سیستم است.
یک سوئیچ بای پاس به محافظت از کل سیستم کمک می کند اگر یک یا چند سوئیچ به طور همزمان شکست بخورند.
لیست بسته بندی
- 1pc سوئیچ بایپاس فیبر نوری
- راهنماي کاربری 1pc
- کارت گارانتی 1 پی سی
بررسی کنترل کیفیت
برای محصولات شبکه سازی و ارتباطات نوری، قابلیت اطمینان به یک سیستم کیفیت به خوبی ساختار یافته بستگی دارد نه مراحل آزمایش جداگانه.
در OLYCOM، کنترل کیفیت در کل چرخه زندگی محصول ٬ از منابع قطعات تا تحویل نهایی ٬ برای اطمینان از عملکرد ثابت در محیط های واقعی است.
تمام مواد قبل از تولید، از جمله ماژول های نوری، قطعات الکترونیکی و سازه های مکانیکی، مورد بررسی قرار می گیرند.سیستم های بازرسی خودکار برای حفظ دقت در مونتاژ و کاهش تغییرات استفاده می شود.
هر محصول تحت اعتباربخشی عملکردی قرار می گیرد که عملکرد انتقال داده، عملکرد ویژگی و تحویل قدرت را در صورت لزوم پوشش می دهد.پارامترهای مانند دقت طول موج، کیفیت سیگنال و ثبات انتقال به دقت ارزیابی می شود.
برای اطمینان از قابلیت اطمینان طولانی مدت، دستگاه ها در شرایط شدید از جمله تغییرات دمایی، قرار گرفتن در معرض رطوبت و استرس مکانیکی آزمایش می شوند.آزمایش های طولانی مدت برای شناسایی شکست های احتمالی اولیه انجام می شود..
هر واحد تحت بازرسی نهایی قبل از حمل قرار می گیرد، با ردیابی کامل که توسط سوابق آزمایش مستند شده و داده های انطباق پشتیبانی می شود.
با ترکیب فرآیندهای استاندارد با بهبود مداوم، OLYCOM راه حل های شبکه ای پایدار، پایدار و آماده را تضمین می کند.
