خانه /محصولات/گیرنده ماژول SFP/1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver

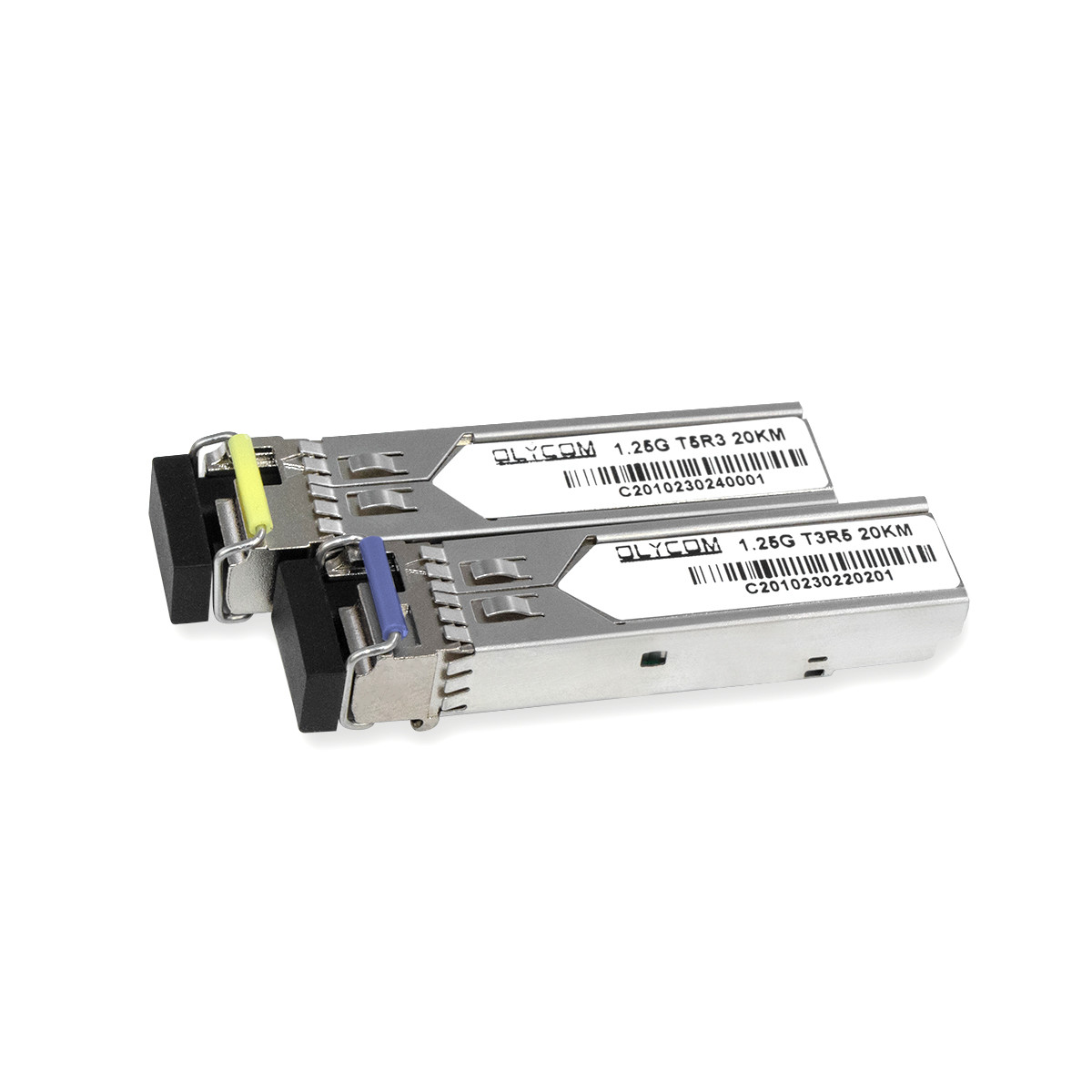

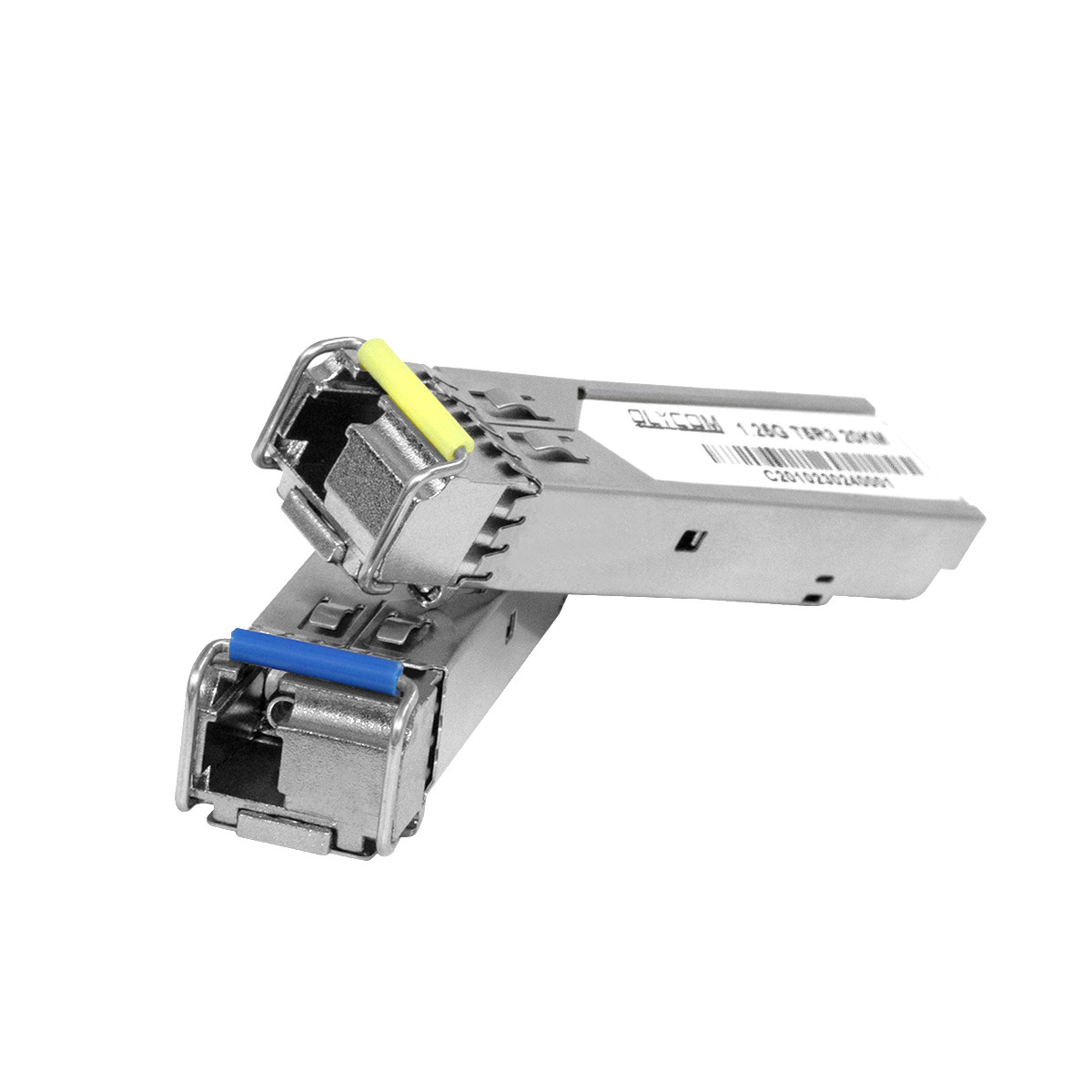

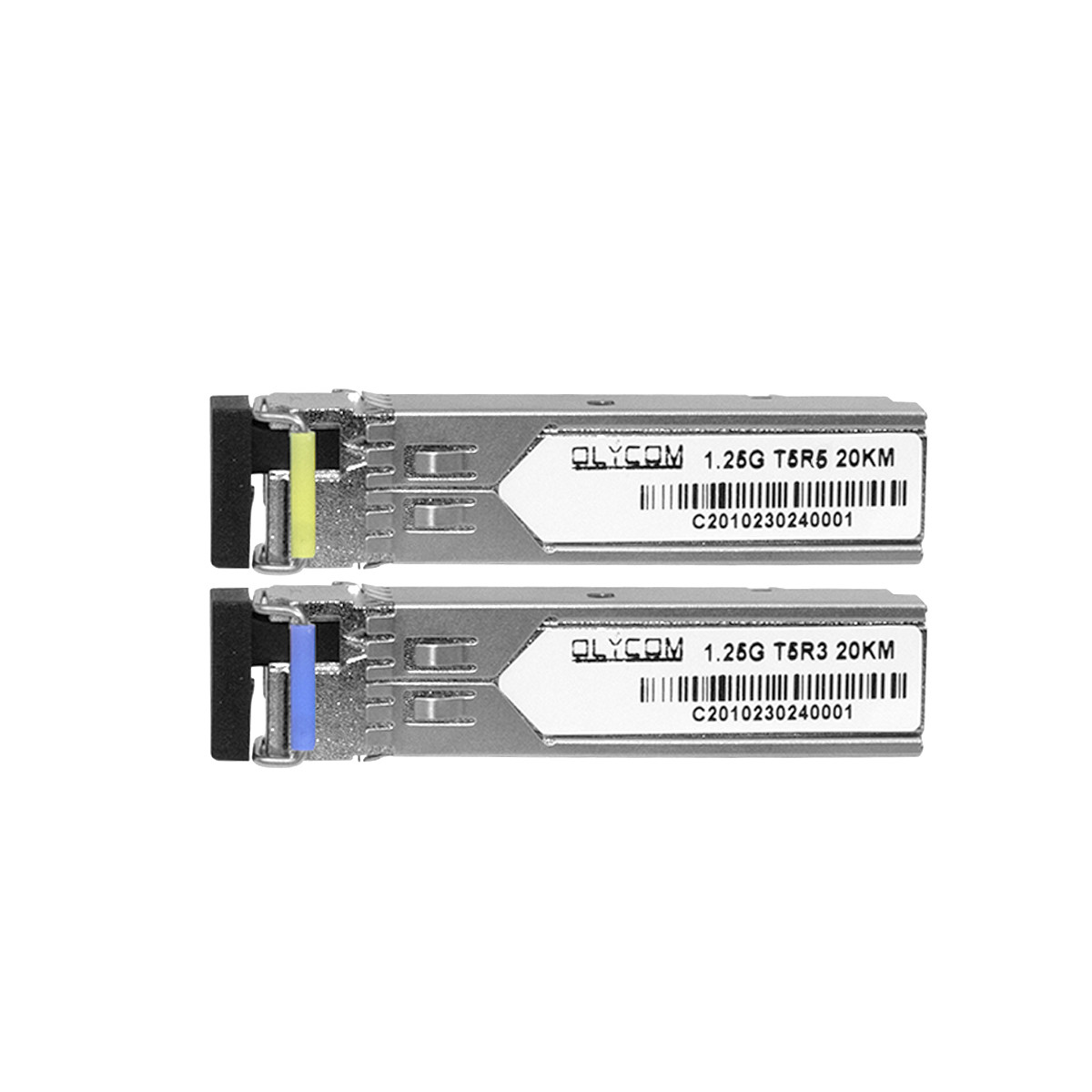

1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver

1 عدد
MOQ
قابل مذاکره
قیمت
1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
نام تجاری: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
برجسته کردن:

SMF 1.25G SFP ماژول,ماژول SFP 1.25G,20 کيلومتر فرستنده فايبر تک

,

LC Connector 1.25 G SFP Module

,

20km Single Fiber Transceiver
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
گواهی: CE RoHS FCC
شماره مدل: OSBL1G20D-35
سند: IM-WS080GE.pdf
پرداخت
جزئیات بسته بندی: یک قطعه در یک کارتون 0.2 کیلوگرم در یک قطعه
زمان تحویل: 3 تا 7 روز کاری
شرایط پرداخت: T/T، Paypal، L/C، D/A، D/P، Western Union، MoneyGram
قابلیت ارائه: 3000 PCS در هفته
توضیحات محصول

ماژول SFP 1.25G سازگار با سیسکو



ویژگی ها



  • تا 1.25 گیگابایت/ ثانیه لینک های داده
  • قابل وصل شدن به حالت گرم
  • کانکتور LC تک
  • تا 20 کیلومتر در SMF 9/125μm
  • فرستنده لیزر 1550nm DFB
  • تصویر شناس 1310nm PIN
  • منبع برق تک +3.3V
  • رابط نظارت مطابق با SFF-8472
  • حداکثر قدرت <1W
  • محدوده دمای عملیاتی صنعتی / گسترش یافته / تجاری: -40 °C تا 85 °C / -5 °C تا 85 °C / -0 °C تا 70 °C نسخه موجود
  • مطابق با RoHS و بدون سرب



مقدمه



  • فرستنده های OSBL1G20D-53 OLYCOM ترکیبی بی نظیر از عملکرد بالا و مقرون به صرفه هستندآنها به طور کامل با توافق نامه چند منبع قابل وصل با فاکتور شکل کوچک (MSA) مطابقت دارند..
  • قابلیت های تشخیص دیجیتال آنها به راحتی از طریق اتوبوس سریالی دو سیم به عنوان مشخص شده در SFF-8472 قابل دسترسی است.
  • بخش گیرنده با گیرنده PIN طراحی شده است ، در حالی که فرستنده از لیزر DFB 1550nm استفاده می کند.
  • با بودجه ای قابل توجه تا 14 دی بی، این ماژول بدون شک در برنامه های 1000Base-LX Ethernet 20km عالی است.



درخواست



  • 1000Base-LX Ethernet

  • شبکه های مترو/ دسترسی

  • 1 × کانال فیبر
  • سایر پیوندهای نوری



حداکثر امتیازات مطلق



پارامتر نماد دقیقه ای نمادین مکس واحد
دمای ذخیره سازی TS -40   +85 °C
ولتاژ تغذیه VCC -0.5   4 V
رطوبت نسبی RH 0   85 %


محیط عملیاتی توصیه شده



پارامتر نماد دقیقه ای نمادین مکس واحد
دمای کار صنعت TC -40   85 °C
گسترش یافته -5   85 °C
تجاری 0   +70 °C
ولتاژ تغذیه VCC 3.135   3.465 V
جریان عرضه Icc     300 mA
جریان ورودی خروجی     Icc+30 mA
حداکثر قدرت Pmax     1 W


ویژگی های الکتریکی



پارامتر نماد دقیقه ای نمادین مکس واحد یادداشت
بخش فرستنده:
مقاومت دیفرانسیل ورودی رين 90 100 110 W 1
سوئیچ ورودی داده های تک پایانی Vin PP 250   1200 mVp-p
ولتاژ غیرفعال را انتقال دهید بیماری زایمان Vcc 13   Vcc V 2
ولتاژ فعال کننده را انتقال دهید VEN گاو   Vee+08 V
ارسال غیرفعال کردن زمان تایید دسر     10 ما
بخش گیرنده:
سوئیچ خروجی داده های تک پایانی ووت، پي پي 300   800 mv 3
خطا از دست دادن فلاشفولت Vcc ¥ 0.5   VCC_host V 5
لوس نرمال ولس نورم گاو   Vee+05 V 5
رد منبع برق PSR 100     mVpp 6

پارامترهای نوری

پارامتر نماد دقیقه ای نمادین مکس واحد یادداشت
بخش فرستنده:
طول موج مرکز λc 1530 1550 1570 nm
عرض طیف σ     1 nm
نسبت سرکوب حالت جانبی SSRmin 30     دی بی
قدرت خروجی نوری پوت -9   -3 دی بی ام 1
نسبت انقراض اورژانس 9     دی بی
زمان بالا رفتن/پایینی نوری tr / tf     260 ps 2
شدت نسبی سر و صدا RIN     -120 dB/Hz
کل سهم Jitter TX Δ TJ     0.284 UI 3
ماسک چشم برای خروجی نوری مطابق با IEEE802.3 z (سلامت لیزر کلاس 1)
بخش گیرنده:
طول موج ورودی نوری λc 1270 1310 1600 nm
بیش از حد گیرنده پول -3     دی بی ام 4
حساسیت به RX سن     -24 دی بی ام 4
RX_LOS Assert از دست دادن -40     دی بی ام
RX_LOS از دست دادن تایید LOS D     -25 دی بی ام
هیستریز RX_LOS LOS H 0.5     دی بی
مشخصات کلی:
نرخ داده BR   1.25   Gb/s
نرخ خطای بیت BER     10-12
حداکثر طول لینک پشتیبانی شده در 9/125μm SMF@1.25Gb/s LMAX   20   کیلومتر
کل بودجه سیستم LB 14     دی بی


تخصیص پین



1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver 0

1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver 1

1.25G SFP ماژول تک حالت 1310nm/1550nm 20km Simplex Optical Transceiver 2
