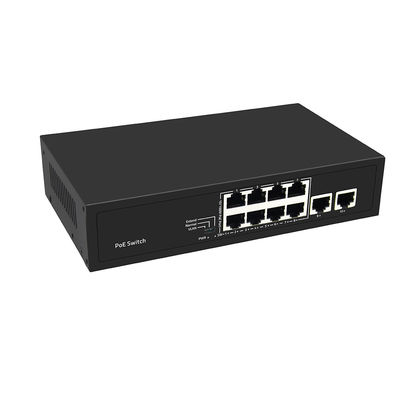

سوئیچ PoE اترنت 8 پورت 10/100M برای دوربین مداربسته
ویژگی های سوئیچ امنیتی دوربین مداربسته
- مطابق با استانداردهای IEEE 802.3، IEEE 802.3u، IEEE802.3af/at
- 8 پورت PoE 10/100M + 2 پورت اترنت Uplink 10/100M
- مطابق با استانداردهای IEEE 802.3، IEEE 802.3u، IEEE802.3af/at
- پورت اترنت از تطبیق 10/100M و عملکردهای PoE پشتیبانی می کند
- پشتیبانی از چرخش خودکار پورت (Auto MDI/MDIX)
- تامین خودکار دستگاه های تطبیقی
- نظارت بر وضعیت پنل و کمک به تجزیه و تحلیل خطا
- پشتیبانی از حالت VLAN، حالت Normal و حالت Extend
- حالت کنترل جریان: full-duplex از استاندارد IEEE 802.3x استفاده می کند، half-duplex از استاندارد Back pressure استفاده می کند
با روش های نصب و نگهداری ساده و راحت و ویژگی های تجاری غنی، به کاربران در ساخت یک شبکه امن و قابل اعتماد با کارایی بالا کمک می کند.
این دستگاه عمدتاً در لایه هسته یا همگرایی شبکه های کاربر مانند پارک های صنعتی، ساختمان ها، کارخانه ها و معادن، سازمان های دولتی و پهنای باند مسکونی قرار می گیرد.
این دستگاه می تواند به طور گسترده در سناریوهای دسترسی اترنت مانند شرکت های کوچک و متوسط، کافی نت ها، هتل ها و مدارس مورد استفاده قرار گیرد.
مشخصات سوئیچ Fast Ethernet
| رابط I/O |
| توان |

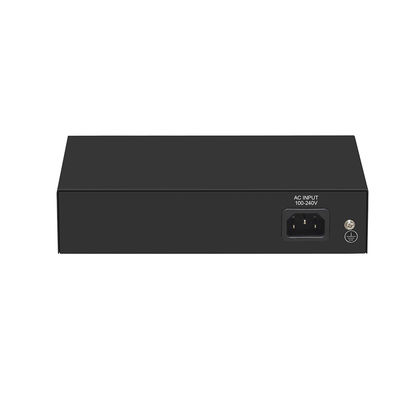

ورودی: AC 100-240V، 50/60Hz |
| اترنت |
8 پورت PoE 10/100M + 2 پورت اترنت Uplink 100M |
| عملکرد |
| ظرفیت سوئیچینگ |
2 گیگابیت بر ثانیه |
| توان عملیاتی |
1.488Mpps |
| بافر بسته |
448 کیلوبیت |
| آدرس MAC |
2K |
| فریم جامبو |
2048 بایت |
| حالت انتقال |
ذخیره و ارسال |
| MTBF |
100000 ساعت |
| استاندارد |
| پروتکل شبکه |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (کنترل جریان)
|
|
پروتکل PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
رسانه شبکه
|
10Base-T: Cat3، 4، 5 یا بالاتر UTP (≤100 متر)
100Base-TX: Cat5 یا بالاتر UTP (≤100 متر)
|
| حفاظت |
| گواهی امنیتی |
CE، FCC، RoHS |
| محیط |
| محیط کار |
دمای کار: -10 تا 50 درجه سانتیگراد
دمای نگهداری: -40 تا 70 درجه سانتیگراد
رطوبت کار: 10% تا 90%، بدون میعان
دمای نگهداری: 5% تا 95%، بدون میعان
|
| نشانگر |
| نشانگرهای LED |
PWR (منبع تغذیه)، SW (DIP)، 1-10 سبز (لینک و داده) |
| سوئیچ DIP |
VLAN: حالت جداسازی پورت. در این حالت، پورت های PoE (1-8) سوئیچ نمی توانند با یکدیگر ارتباط برقرار کنند و فقط می توانند با پورت UP-link ارتباط برقرار کنند.
Normal: حالت عادی، همه پورت ها می توانند با یکدیگر ارتباط برقرار کنند، فاصله انتقال در 100 متر است، نرخ انتقال 10M / 100M تطبیقی است؛
Extend: حالت توسعه لینک، منبع تغذیه PoE پورت های 1-8 و فاصله انتقال داده می تواند تا 250 متر افزایش یابد، نرخ انتقال به 10M می رسد
|
| مکانیکی |
| اندازه ساختار |
ابعاد محصول: 200*118*44 میلی متر
ابعاد بسته بندی: 245*190*60 میلی متر
وزن خالص: 0.61 کیلوگرم
وزن ناخالص: 0.89 کیلوگرم
|
| اطلاعات بسته بندی |
اندازه کارتن: 520*320*400 میلی متر
تعداد بسته بندی: 20 واحد
وزن بسته بندی: 18.8 کیلوگرم
|
| ولتاژ منبع تغذیه |
ولتاژ ورودی: AC 100-240 ولت
منبع تغذیه: 52V1.85A
|
| توان |
توان محصول: حداکثر 10 وات
توان PoE: حداکثر 80 وات
|
| لیست بسته بندی |
سوئیچ 1 عدد، کابل برق 1 عدد، دفترچه راهنمای کاربر 1 عدد، گواهی 1 عدد |
کاربرد سوئیچ PoE تجاری
اطلاعات بسته بندی
- بسته بندی استاندارد معمولاً شامل یک دستگاه اصلی، یک کابل برق و یک دفترچه راهنمای کاربر است.
- یک برچسب محصول روی دستگاه و خارج از جعبه بسته بندی وجود دارد.
- برای برچسب محصول، قرار دادن لوگو/مدل شما در توضیحات مشکلی ندارد.
- البته، از زبان شما (کره ای/ایتالیایی/روسی و غیره) پشتیبانی می کند.
سوالات متداول
1. این سوئیچ چند دوربین PoE را می تواند تغذیه کند و بودجه کل توان PoE چقدر است؟
این سوئیچ 8 پورت PoE 10/100M با بودجه کل توان PoE 80 وات را ارائه می دهد، به این معنی که می تواند تا 8 دستگاه مجهز به PoE را به طور همزمان از طریق یک کابل اترنت برای هر دستگاه تغذیه کند.
این دستگاه با هر دو استاندارد IEEE 802.3af (تا 15.4 وات در هر پورت) و IEEE 802.3at (تا 30 وات در هر پورت) مطابقت دارد و آن را با طیف گسترده ای از دوربین های IP، نقاط دسترسی بی سیم و سایر دستگاه های تغذیه شده با PoE از تمام تولیدکنندگان اصلی سازگار می کند. برق به طور خودکار بر اساس نیازهای واقعی هر دستگاه متصل مذاکره و تامین می شود.
هنگام برنامه ریزی نصب خود، توصیه می کنیم کل مصرف برق تمام دستگاه های متصل را محاسبه کنید تا اطمینان حاصل شود که از بودجه کلی 80 وات تجاوز نمی کند، زیرا تجاوز از این حد ممکن است باعث ناپایداری برخی پورت ها یا کاهش خروجی به دستگاه های متصل شود.
2. حالت Extend چیست و چگونه به نصب دوربین در مسافت طولانی کمک می کند؟
حالت Extend یک تابع تک کلیدی است که از طریق سوئیچ DIP در پنل جلویی فعال می شود و به منبع تغذیه PoE و انتقال داده اجازه می دهد تا مسافت های تا 250 متر را از طریق کابل اترنت استاندارد Cat5e یا Cat6 طی کنند، که بسیار فراتر از حد استاندارد 100 متری اترنت معمولی است.
این امر به ویژه برای نصب دوربین مداربسته در ساختمان های بزرگ، پارکینگ ها، تأسیسات انبار یا محیط های دانشگاهی که دوربین ها در فاصله دوری از سوئیچ مرکزی قرار دارند و اجرای کابل کشی اضافی یا نصب سوئیچ های میانی پرهزینه یا غیرعملی خواهد بود، ارزشمند است. در حالت Extend، نرخ انتقال در پورت های 1 تا 8 با سرعت 10 مگابیت بر ثانیه کار می کند که برای جریان های ویدئویی دوربین IP استاندارد کافی است.
برای نصب در فاصله 100 متری که سرعت کامل 10/100 مگابیت بر ثانیه مورد نیاز است، می توان به جای آن حالت Normal را انتخاب کرد و جابجایی بین حالت ها نیازی به نرم افزار یا رابط مدیریتی ندارد.
3. حالت VLAN چیست و چرا باید از آن برای شبکه دوربین مداربسته استفاده کنم؟
حالت VLAN از طریق سوئیچ DIP فعال می شود و تمام هشت پورت PoE را از ارتباط با یکدیگر جدا می کند، در حالی که همچنان به هر پورت اجازه می دهد تا به طور جداگانه با دو پورت Uplink ارتباط برقرار کند.
در استقرار دوربین مداربسته، این یک ویژگی امنیتی مهم است زیرا از دسترسی یا تداخل هر دوربین IP با دوربین های دیگر در همان سوئیچ جلوگیری می کند. این رویکرد جداسازی پورت تضمین می کند که حتی اگر یک دوربین به خطر بیفتد یا دچار مشکل شبکه شود، نمی تواند بر دوربین های دیگر تأثیر بگذارد یا ترافیک پخش را ایجاد کند که عملکرد کلی شبکه را کاهش دهد.
این یک پیکربندی توصیه شده برای نصب های نظارتی حرفه ای است که در آن امنیت شبکه و تفکیک ترافیک بین پورت های دوربین اولویت دارند، به ویژه در پروژه های امنیتی دولتی، تجاری و مسکونی.
4. نشانگرهای LED و سوئیچ DIP چگونه به نصب و عیب یابی در محل کمک می کنند؟
این سوئیچ دارای یک پنل نشانگر LED واضح است که وضعیت برق و فعالیت لینک و داده فردی را برای تمام 10 پورت نمایش می دهد و به تکنسین ها اجازه می دهد تا فوراً تأیید کنند که آیا هر دوربین یا اتصال Uplink فعال است و داده ها را بدون نیاز به نرم افزار یا لپ تاپ در محل منتقل می کند.
سوئیچ DIP پنل جلویی کنترل فیزیکی تک کلیدی را برای جابجایی بین حالت های عملیاتی VLAN، Normal و Extend فراهم می کند و پیکربندی سوئیچ را برای الزامات خاص هر پروژه بدون دسترسی به هیچ رابط وب یا خط فرمان برای نصاب ها ساده می کند. نشانگر LED SW تأیید می کند که کدام حالت در حال حاضر فعال است.
این ترکیب نشانگرهای بصری و جابجایی حالت فیزیکی به طور قابل توجهی زمان نصب و عیب یابی را کاهش می دهد و این سوئیچ را به ویژه برای یکپارچه سازان و نصاب های امنیتی که نیاز به استقرار و تأیید سریع چندین سوئیچ در پروژه های بزرگ دوربین مداربسته دارند، مناسب می کند.
