25G SFP28 40KM ماژول گیرنده LAN-WDM حالت تک دوگانه LC پورت DDM

1PC
MOQ
قابل مذاکره
قیمت
25G SFP28 40KM ماژول گیرنده LAN-WDM حالت تک دوگانه LC پورت DDM
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: ماژول فیبر 25G SFP28
فاصله: 40 کیلومتر
سرعت: 25.78 گیگابیت بر ثانیه
کانکتور: LC، دو پورت
برجسته کردن:

ماژول گیرنده SFP28 40KM,ماژول گیرنده 25G SFP28,ماژول گیرنده SFP28 LAN-WDM

,

25G SFP28 Transceiver Module

,

LAN-WDM SFP28 Transceiver Module
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
گواهی: CE RoHS FCC ISO9001
شماره مدل: OSPLTG40D
سند: OLYCOM Industrial Networkin...24.pdf
پرداخت
جزئیات بسته بندی: 1 قطعه در جعبه، 200 گرم گیگاوات
زمان تحویل: 4 تا 8 روز
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 2000 عدد در ماه
توضیحات محصول

یک حالت 40KM 25G SFP28 گیرنده



ویژگی های محصول



  • پشتیبانی از تا 25.78Gbps نرخ بیت
  • SFP+ که می تواند به صورت گرم وصل شود
  • تا 40 کیلومتر برای انتقال SMF
  • مطابقت با SFP+ MSA و SFF-8472 با ظرف LC دوگانه
  • سازگاری با RoHS
  • منبع برق تک +3.3V2
  • نظارت دیجیتال تشخیصی در زمان واقعی
  • دمای اتاق کار 0 تا +70°C

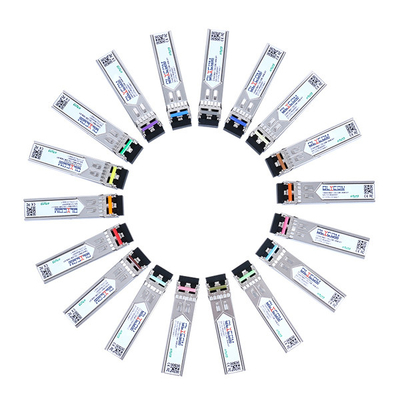

25G SFP28 40KM ماژول گیرنده LAN-WDM حالت تک دوگانه LC پورت DDM 0



ویژگی های نوری



پارامتر نماد دقیقه ای -آره. مکس واحد یادداشت
فرستنده
طول موج خط راه ((مجموعه)

1272.55 تا 1274.54

1276.89 تا 127889

1281.25 تا 1283.27

1285.65 تا 1287.69

1290.07 تا 1292.12

1294.53 تا 1296.59

1299.02 تا 130109

1303.54 تا 130563

1308.09 تا 131019

 nm
متوسط قدرت پرتاب دفتر کار 0   +60 دی بی ام
متوسط قدرت پرتاب شده ((ليزر خاموش) . پاف - - -30 دی بی ام
پهنای باند طیف ((-20dB) . - - 1 nm
نسبت سرکوب حالت جانبی SMSR 30 - - دی بی
مجازات فرستنده و پراکندگی TDP     1 دی بی
نسبت انقراض اورژانس 3.5   - دی بی
ماسک چشم خروجی مطابق با IEEE 802.3cc   یادداشت (2)
گیرنده
طول موج نوری ورودی λIN 1272.55 - 1310.19 nm
حساسیت گیرنده-AVG PSens     -19 دی بی ام توجه (1)
حساسیت گیرنده-OMA PSens-OMA     -۱۸.2 دی بی ام يادداشت:
قدرت اشباع ورودی (تولید بیش از حد) اساتید -4 - - دی بی ام توجه (1)
بازتاب گیرنده       -26 دی بی
از دست دادن قدرت سیگنال PA -30 - - دی بی ام
از دست دادن سيگنال PD - - -20 دی بی ام
LOS - هیسترسیس PHys 0.5     دی بی


يادداشت:

توجه (1): BER≤5x10-5



ویژگی های رابط الکتریکی



ویژگی های رابط الکتریکی با سرعت بالا



پارامتر نماد دقیقه نوع مکس واحد یادداشت ها
فرستنده
سوئیچ ورودی دیفرانسیل وين ((pp) 190   700 mV
از دست دادن بازدهی ورودی متغیر (دقیقه) RLd ((f) 9.5·0.37f، 0.01≤f<8 دی بی
4.75 ∙ 7.4log10 ((f/14) ، 8 ≤f<19

ورودی حالت متمایز به حالت مشترک

خسارت بازگشت (دقیقه)

 RLdc ((f) 22-20 ((f/25.78) ، 0.01≤f<12.89 دی بی
15-6 ((f/25.78) ، 12.89≤f<19
عدم تطابق فرقی در پایان Tm - - 10 %
عرض چشم اوه - - 0.46 UI
جیتر سینوسایدال pk-pk اعمال شده Ppj در هر IEEE 802.3bm
ارتفاع چشم اوه - 95 - mV
ولتاژ حالت مشترک DC DCv -۳۵۰ - 2850 mV
گیرنده
سوئیچ خروجی دیفرانسیل داده ووت ((pp) 300 - 850 mV
عرض چشم اوه 0.57 - - UI
بسته شدن عمودی چشم سال ها پیش - - 5.5 دی بی
از دست دادن بازده خروجی (دقیقه ای) RLd ((f) 9.5·0.37f، 0.01≤f<8 دی بی
4.75 ∙ 7.4log10 ((f/14) ، 8 ≤f<19
از دست دادن بازگشت متداول به حالت متغیر (min) RLdc ((f) 22-20 ((f/25.78) ، 0.01≤f<12.89 دی بی
15-6 ((f/25.78) ، 12.89≤f<19
عدم تطابق فرقی در پایان Tm - - 10 %
زمان انتقال، 20٪ تا 80٪ Tr/Tf 12 - - ps 20 تا 80 درصد



ویژگی های رابط الکتریکی با سرعت پایین



پارامتر نماد دقیقه ای -آره. مکس واحد یادداشت
فرستنده
خطای فرستنده، خروجی بالا VFaultH 2 - Vcc+03 V
خطای فرستنده خروجی کم VFaultL 0 - 0.8 V
ولتاژ فرستنده را غیرفعال کنید VDisH 2 - Vcc+03 V
فرستنده را غیرفعال کنید ولتاژ کم VDisL 0 - 0.8 V
گیرنده
ولتاژ خروجی LOS بالا VLOSH 2 - Vcc+03 V
ولتاژ خروجی LOS کم VLOSL 0 - 0.8 V



تشخیص



پارامتر محدوده واحد دقت کالیبراسیون
درجه حرارت 0 تا 70 °C ±3°C داخلی
ولتاژ 3.0 تا 36 V ±3٪ داخلی
جریان تعصب 0 تا 100 mA ±10% داخلی
قدرت TX 0 تا 6 دی بی ام ±3dB داخلی
قدرت RX از ۱۹ تا ۴ دی بی ام ±3dB داخلی



توضیحات



ترانسیورهای SFP28 عملکرد بالایی دارند، ماژول های مقرون به صرفه که از سرعت داده 25.78Gbps و فاصله انتقال 40km با SMF پشتیبانی می کنند.



گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DML خنک شده ، یک فوتودیود APD که با یک پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU ادغام شده است.تمام ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.



این گیرنده ها با توافقنامه چند منبع SFP و عملکردهای تشخیص دیجیتال SFF-8472 سازگار هستند.



درخواست



25GBASE-ER

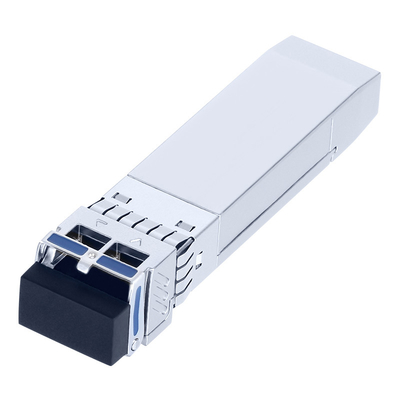

25G SFP28 40KM ماژول گیرنده LAN-WDM حالت تک دوگانه LC پورت DDM 1



اطلاعات سفارش



شماره بخش توضیحات محصول
OSPLTG40D LAN-WDM، 25.78Gbps، LC، 40km، 0°C~+70°C، با DDM



راهنمای طول موج λC
کانال طول موج مرکزی محدوده طول موج
02 1273.54 1272.55 تا 1274.54
03 1277.89 1276.89 تا 127889
04 1282.26 1281.25 تا 1283.27
05 1286.67 1285.65 تا 1287.69
06 1291.10 1290.07 تا 1292.12
07 1295.56 1294.53 تا 1296.59
08 1300.05 1299.02 تا 130109
09 1304.58 1303.54 تا 130563
10 1309.14 1308.09 تا 131019
