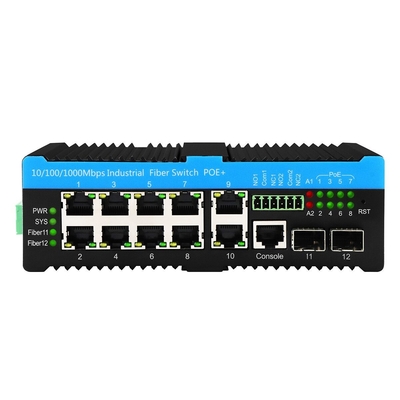

8 پورت لایه 2 سوئیچ PoE Gigabit 90W مدیریت شده
مشخصات سوئیچ فیبر صنعتی
| بندر |
2*100/1000/2500Mpbs پورت های SFP
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
8*UTP PoE Downlink ((PoE af/at/bt)
1* پورت کنسول

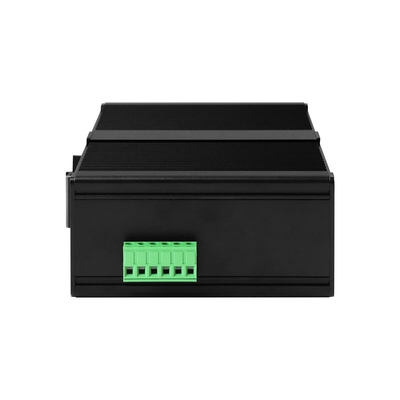

بلوک پایانی برق 1*6 پین
2*خروج آژیر
|
| پروتکل |
IEEE 8023
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| تغییر ویژگی ها |
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 36 گیگابایت در ثانیه ((بدون ترافیک)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4Mb
ID VLAND: 4096
اندازه جدول آدرس MAC: 8K
قاب بزرگ: 9.6KB
|
| رسانه های شبکه ای |
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
| لامپ های LED |
برق، سیستم، شبکه، PoE، فیبر، آلارم
قدرت، قرمز
SYS: سیستم، قرمز
ارتباط شبکه/فعالیت: LED سبز
نرخ داده شبکه: LED نارنجی (در حال روشن شدن برای 1G)
PoE: فعال سبز
فايبر لينک: سبز
هشدار LED: چراغ قرمز
|
| منبع برق |
ولتاژ ورودی: 48V ((حداکثر 57V)
ولتاژ خروجی PoE: 48V
قدرت خروجی PoE واحد: 15.4W/30W/60W/90W ((پورت 1 ~ 8)
دمای کار: -40°C تا +75°C ((در 240W PoE Output)
دمای کار: -40°C تا +55°C ((در 480W PoE Output)
حداکثر بودجه: 720W ((با توجه به مدت عمر و از بین رفتن توصیه نمی شود)
اتصال معکوس: پشتیبانی
|
| سیم کشی PoE |
PoE af/at: 1/2 ((V+) ، 3/6 ((V-)
PoE bt: 1/2 (V+) ، 3/6 (V-) ، 4/5 (V+) ، 7/8 (V-)
|
| محیط زیست |
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
| استانداردهای صنعت |
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
| گواهینامه |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
| اطلاعات مکانیکی |
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 165*112*45.5mm

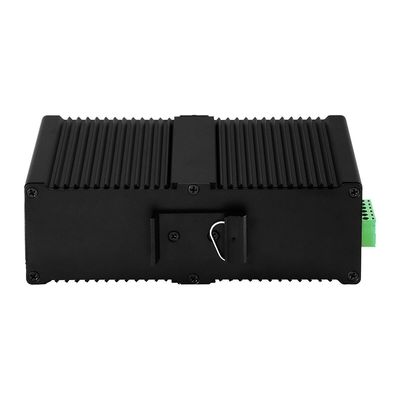

روش نصب: نصب روی ریل
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
| تضمین |
سه سال، پشتیبانی فنی در طول عمر |
گرافیک وب
- پشتیبانی از تشخیص کابل و می تواند نقطه خطا را پیدا کند
- پشتیبانی از مدیریت IEEE802.3az EEE ((Ethernet انرژی کارآمد) ، بهینه سازی مصرف برق
- پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
- پشتیبانی از QoS، طبقه بندی حمل و نقل QoS، CoS، کنترل پهنای باند ((اتجاه ورودی / خروجی) ، سرکوب طوفان، خدمات متمایز
- پشتیبانی از IEEE802.1q VLAN، پورت VLAN، VLAN مبتنی بر مک، VLAN زیر شبکه IP، پروتکل VLAN، VLAN تبدیل، MVR
- پشتیبانی از جمع آوری لینک های پویا IEEE802.3ad LACP، جمع آوری لینک های ثابت
- پشتیبانی از IGMP/MLD snooping V1/V2/V3، IGMP فیلتر کردن/تغییر دادن، IGMP جستجو
- گزارش مامور IGMP، جاسوسي MLD
- امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
- پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
- پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار مانع از شکست ارتقاء می شود
- پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- پشتیبانی از RMON، MIB II، تصویر آینه ای، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
- پشتیبانی از IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
معرفی سوئیچ مدیریت شده L2
IM-FP21008GW یک استاندارد جدید برای سوئیچ های شبکه صنعتی ((INS) با سرعت داده تا 2.5G * برای رسیدگی به پورت های اپلینک فیبر نوری تعیین می کند.
این دستگاه در دمای ۴۰ درجه سانتیگراد تا ۷۵ درجه سانتیگراد کار می کند و قادر به نظارت و گزارش دمای هر بندر است.
این دستگاه قدرت 57VDC تا 495W را برای ارائه IEEE 802.3bt سازگار با قدرت PoE تا 90W در 8 پورت مس برای یک قدرت کل 480W قبول می کند.این امکان را به آن می دهد تا قدرت را برای سخت ترین برنامه های PoE برای گنبد PTZ فراهم کند.، چراغ های LED و محصولات بی سیم.
با پروتکل G.8032V1/V2 Rapid Ring مطابقت دارد.
این برای برنامه های حمل و نقل و ترافیک مورد آزمایش قرار می گیرد. مدیریت PoE هوشمند آن اولویت حداکثر قدرت را از پورت 1 شروع می کند.لینک های دوگانه مس و فیبر اجازه می دهد تا برای پیکربندی های شبکه حلقه ای که برای جاده ها و سناریوهای امنیتی محیط استفاده می شود، قرار بگیرند.
به طور منحصر به فرد برای کاربردهای بیرونی طراحی شده است با یک شاسی دمای ریبدار، محافظت از 6KV،و حفاظت حرارتی پورت قابل برنامه ریزی کاربر از بیش از حد درجه حرارت خاموش شده است تا از آسیب ناشی از گرما بیش از حد جلوگیری شود.
این یک راه حل ایده آل برای طیف گسترده ای از پروژه ها به ویژه برای برنامه های کاربردی IDF به MDF است.
استفاده از سوئیچ PoE CCTV
سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: وييتس
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3ميتونم با دستگاه هاي 10/100M وصلش کنم؟
اوليکم: بله
برای پورت های LAN، آنها 10/100/1000M خودآگاه هستند
برای پورت های فیبر، لطفا سرعت 100Mbps را از طریق Web GUI یا CLI تنظیم کنید
4، مي تونم در صورت لزوم عملکرد PoE براي بعضي از پورت ها رو خاموش کنم؟
پاسخ: بله
تمام سوئیچ های مدیریت شده PoE در این سری از مدیریت PoE پشتیبانی می کنند
لطفا فقط وضعیت PoE را از طریق Web GUI یا CLI تنظیم کنید
5، تو از SKD/CKD استفاده می کنی؟
پاسخ: بله
به عنوان یک کارخانه، ما بارها با این مشکل مواجه شده ایم.
