واحد حفاظت از خطوط فیبر نوری OLP نوع مستقل با رابط LED

سیستم حفاظت از خطوط فیبر نوری Olycom OLP

پارامتر

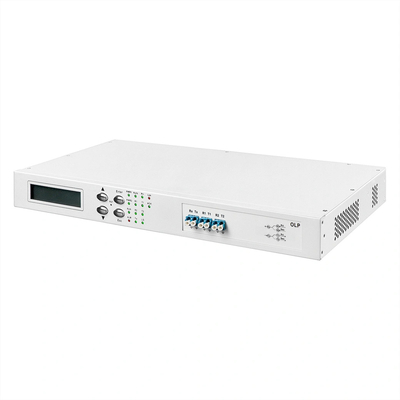

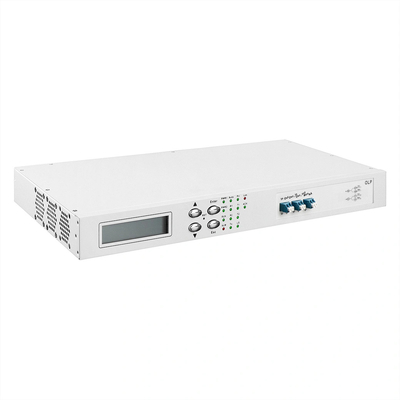

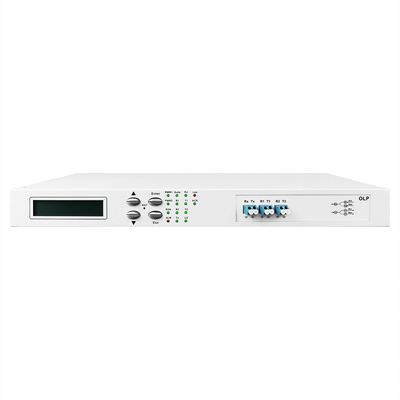

پنل جلویی

توضیحات

1) توصیف رابط نوری: فلنج روی صفحه تجهیزات رابط سیگنال است.

2) هنگام برداشتن کابل اتصال فیبر نوری، آن را با یک پوشش گرد و غبار پوشش دهید تا مانع از اشیاء سخت، گرد و غبار یا سایر آلودگی ها از لمس، آسیب رساندن و آلوده کردن پورت خروجی نوری شود.

3) صفحه نمایش LCD: قدرت نوری ورودی و خروجی و سایر اطلاعات مرتبط را نشان می دهد.

4) ▲"کليد بالا"؛ ▼"کليد پایین"؛ Enter"OK"؛ Esc"Cancel"

5) RST: از تنظیم مجدد سخت افزار و راه اندازی سخت افزار با استفاده از دکمه های عامل پشتیبانی می کند.

پنل عقب

توضیحات

1) اسلات منبع برق (PIU) در پشت دستگاه قرار دارد، پشتیبانی از AC (APU) / DC (DPU) اختیاری و 1 + 1 پشتیبان گرم منبع برق.

2) نور شاخص: PWR: روشن: منبع برق عادی؛ خاموش: هیچ منبع برق یا ناهنجاری.

3) رابط RJ45 Ethernet، پورت سریال RS-232: رابط ارتباطی برای اطلاعات داده های نظارت دستگاه.

ویژگی های کلیدی

1. کوتاه کردن زمان قطع ارتباطات، بهبود بهره وری تعمیرات و به طور خودکار بازگرداندن ارتباطات در زمان بسیار کوتاه
2. کاهش خسارت های مختلف ناشی از خرابی خط
3. افزایش قابلیت اطمینان شبکه انتقال و بهبود کیفیت خدمات اپراتورها
4. برنامه ریزی خودسرانه مسیرهای کاری فعال و پشتیبان (حفظ خط، برنامه ریزی قطع) در حالی که هیچ وقفه ای در کار را تضمین نمی کند
5. نمایش صفحه نمایش پشتیبانی، نظارت در زمان واقعی بر قدرت فیبر نوری اصلی و پشتیبان و انتقال شفاف
6. پشتیبانی از کنترل از راه دور و کوتاه مدت کل سیستم برای تسهیل مدیریت و نگهداری تجهیزات.

OLP: 1+1

نمودار

مشخصات

تعریف رابط

تعریف شاخص

تنظیمات

1تنظیم حالت کار

دستگاه دو حالت کار را فراهم می کند: حالت دستی و حالت خودکار.

حالت دستی برای راه اندازی دستگاه و تغییر اجباری استفاده می شود.

(1) انتخاب اتوماتیک و دستی از طریق مدیریت شبکه

(2) انتخاب از طریق دکمه دستگاه، فشار طولانی دکمه پانل دستگاه تا چراغ اتوماتیک خاموش می شود (کار در دستی) یا روشن می شود (کار در اتوماتیک)

پس از اینکه اپراتور عملیات را به اتمام رساند، تجهیزات باید در حالت کار خودکار قرار گیرند، در غیر این صورت ممکن است حوادث نقص حفاظت رخ دهد.

توجه: دستگاه از بازگشت خودکار از حالت دستی به حالت خودکار پشتیبانی می کند و زمان بازگشت با تنظیم پیش فرض کارخانه 5 دقیقه است.

2تنظیمات مسیر اصلی

دستگاه تنظیمات مسیر اصلی را فراهم می کند. مشتریان می توانند R1 یا R2 را به عنوان مسیر اصلی بر اساس نیازهای خود انتخاب کنند؛ پیش فرض کارخانه R1 به عنوان مسیر اصلی است

3تنظیمات مسیر کار

پیش فرض کارخانه R1 مسیر کار اصلی (Pri) و R2 مسیر کار پشتیبان (Sec) است.

هنگامی که دستگاه در حالت کار خودکار است، دستگاه به طور خودکار یک مسیر کار را بر اساس شرایط خط انتخاب می کند:

(1) وقتی فقط یک مسیر در دسترس است: کار بر روی کانال مربوط به مسیر موجود؛

(2) هنگامی که هر دو مسیر در دسترس هستند: مسیر مربوط به مسیر که در زمان کار می کند (اگر در کانال پشتیبان کار می کند،دستگاه به طور خودکار پس از 5 دقیقه به کانال اصلی باز می گردد.، به شرطی که دستگاه از تابع switchback استفاده کند.

هنگامی که انتخاب یک مسیر به صورت دستی، تنظیم دستگاه به حالت دستی و تنظیم مسیر کار از طریق دکمه های پانل یا مدیریت شبکه

4تنظیم مقدار قدرت آستانه سوئیچ

مقدار قدرت آستانه ی اولیه ی دستگاه -30dBm است. کاربر می تواند تنظیمات مربوطه را با توجه به نوع دستگاه و وضعیت واقعی خط طرف مقابل انجام دهد.

اصل اساسی: مقدار قدرت آستانه سوئیچینگ کمی بیشتر از حداقل مقدار قدرت دریافت شده تجهیزات انتقال نوری است و تفاوت 0.5 ~ 1dB است.(حداقل مقدار قدرت دریافت شده مشروط به تضمین انتقال طبیعی کل سرویس سیستم است).

5تنظیمات حالت سوئیچ بیک

تعریف سوئیچ بک: در حالت خودکار، دستگاه از حالت پشتیبان به حالت اصلی تغییر می کند. می تواند به "سوئیچ بک خودکار" یا "سوئیچ بک خودکار" تنظیم شود.در حالت "خودکار بدون سوئیچ بیک"، حتی اگر شرایط تغییر مسیر برآورده شود (هر دو مسیر اصلی و پشتیبان عادی هستند) ، مسیر پشتیبان به طور خودکار به مسیر اصلی تغییر نخواهد کرد.

6تنظیمات تاخیر سوئیچ بیک

هنگامی که دستگاه در حالت "بازگشت خودکار" است، مسیر نوری در حالت پشتیبان است و دستگاه در حالت خودکار کار می کند.دستگاه در زمان واقعی تشخیص نور را در مسیرهای اصلی و پشتیبان انجام می دهد.. اگر تشخیص دهد که قدرت نوری مسیرهای اصلی و پشتیبان در زمان M (0 ~ 999 دقیقه) است ، دستگاه به طور خودکار به حالت جاده اصلی (Pri) باز می گردد.

درخواست

توضیحات

OLP TX به پورت تولید کننده نور TX تجهیزات مشتری متصل است

RX به پورت دریافت نور RX تجهیزات مشتری متصل می شود

R1 به دستگاه OLP مقابل T1 از طریق کابل نوری متصل می شود

R2 به دستگاه OLP مقابل T2 متصل می شود

T1 به دستگاه OLP مقابل R1 متصل می شود

T2 به انتهای مخالف متصل شده است.
