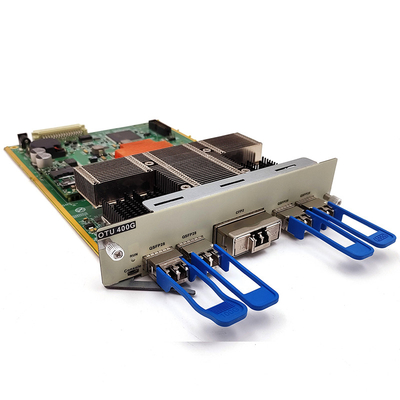

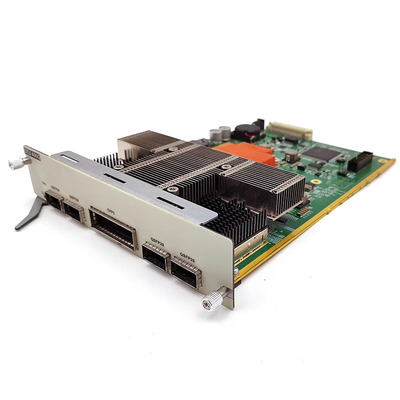

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم

1PC
MOQ
قابل مذاکره
قیمت
400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: کارت سرویس 400G OTU
کانکتور: 1*CFP2+4*QSFP28
حداکثر فاصله: 1200 کيلومتر
طول موج: 96ch، باند C
برجسته کردن:

4*بورد سرویس OTU QSFP28,هیئت خدمات OTU کارت CFP2 400G,هیئت خدمات OTU کارت CFP2 منسجم

,

400G CFP2 Card OTU Service Board

,

Coherent CFP2 Card OTU Service Board
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
گواهی: CE RoHS FCC ISO9001
شماره مدل: OM3800-400G
سند: DWDM OTN SYSTEM OLYCOM.pdf
پرداخت
جزئیات بسته بندی: 1 قطعه در جعبه، 2 کیلوگرم گیگاوات
زمان تحویل: 4 تا 7 روز
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 1500 عدد/ماه
توضیحات محصول

واحد حمل و نقل نوری اولیکوم 400G Muxponder CFP 2 DWDM



مقدمه



  1. برد سرویس 400G OTU از چهار دسترسی سرویس 100G پشتیبانی می کند، فناوری های پیشرفته مانند PDM-QPSK و دریافت منسجم را اتخاذ می کند.و بر اثرات فیزیکی انتقال سیستم های انتقال با سرعت بالا بر الزامات OSNR غلبه می کند.، تحمل CD، تحمل PMD و عدم خطی بودن.
  2. این می تواند کسب و کار 400G را بیش از 1200 کیلومتر انتقال غیر رله درک کند و رابط سمت خط از تنظیم C-band 96-wave (50GHz) پشتیبانی می کند.



پارامترهای محصول



عملکرد توضیحات
رابط

1رابط های سمت مشتری: 4، قابل وصل بر اساس QSFP28

2رابط جانبی خط: 1، بر اساس CFP2 pluggable، منسجم PDM-QPSK
حالت خط پشتیبانی از انتقال شفاف از خدمات 1400Gکه می تواند 4 کانال از سیگنال های نوری سرویس 100G را در طرف مشتری به 1 کانال از سیگنال های نوری طول موج استاندارد 400G نرخ DWDM تبدیل کند
حالت تکرار پشتیبانی از رله الکتریکی طول موج 400G
نوع کسب و کار پشتیبانی

100GE

OTU4
تکنولوژی WDM پشتیبانی DWDM: C-band 50GHz 96 امواج تنظیم پذیر
تکنولوژی FEC پشتیبانی از SDFEC
تعداد اسلات های اشغال شده پشتیبانی از شاسی سری کامل OM3800، که 2 اسلات را اشغال می کند، (1U)
عملکرد مدیریت شبکه

l پشتیبانی از نظارت در زمان واقعی وضعیت کار بندر، از جمله: انتقال قدرت نوری، دریافت قدرت نوری، درجه حرارت و غیره

l پشتیبانی از عملکرد بازپرداخت پورت و عملکرد خاموش کردن پورت
حداکثر مصرف برق 50W (از جمله ماژول نوری)
MTBF >100000 ساعت



رابط محصول



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 0



ماده رابط توضیحات
رابط CFP2 تکس رابط نوری خروجی ماژول
Rx رابط نوری ورودی ماژول
رابط QSFP28 QSFP28 رابط نوری ورودی و خروجی ماژول

رابط ماده توضیحات
اجرا شاخص کاربری کارت OTU

روشن شد، عملیات OTU به طور نرمال است

خاموش، خرابی عملکرد OTU
QR1 نور نشان دهنده طرف ماژول شاخه 1

روشن شد، نور گرفتن نرماله

خاموش، نور دریافت غیرطبیعی است
QR2 نور نشان دهنده طرف ماژول شاخه 2

روشن شد، نور گرفتن نرماله

خاموش، نور دریافت غیرطبیعی است
QR3 شاخص گیرنده نور جانبی ماژول شاخه 3

روشن شد، نور گرفتن نرماله

خاموش، نور دریافت غیرطبیعی است
QR4 شاخص دریافت نور جانبی ماژول شاخه 4

روشن شد، نور گرفتن نرماله

خاموش، نور دریافت غیرطبیعی است
CR شاخص گیرنده نور ماژول خط

روشن شد، نور گرفتن نرماله

خاموش، نور دریافت غیرطبیعی است



نمودار



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 1



رابط مدیریت کارت OTU



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 2



  • نظارت آنلاین در زمان واقعی بر وضعیت کار دیسک کاری
  • وضعیت اتصال ماژول نظارت آنلاین، وضعیت اتصال بندر
  • ماژول نظارت در زمان واقعی، انتقال و دریافت قدرت نور، نرخ کار فعلی
  • پشتیبانی از خواندن اطلاعات DDM ماژول نوری در زمان واقعی
  • اطلاعات طول موج و کانال ماژول پشتیبانی خواندن



تنظیم کارت OTU



1تنظیم آستانه هشدار قدرت دستگاه گیرنده

آستانه هشدار قدرت دریافتی ماژول نوری را می توان از طریق مدیریت شبکه تنظیم کرد.دستگاه یک آژیر را تحریک می کند و به پرسنل تعمیر و نگهداری اطلاع می دهد تا بدون تأثیر بر کسب و کار توجه کنند



2تنظیمات حالت ALS

عملکرد ALS را می توان از طریق سیستم مدیریت شبکه تنظیم کرد. هنگامی که عملکرد ALS فعال است، خود ماژول نوری نمی تواند نور را دریافت کند.و خود ماژول نوری جانبی نور را منتشر نمی کند.



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 3

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 4

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board برای انتقال 96 امواج C-Band قابل تنظیم 5
