تقویت کننده نوری خط DWDM EDFA Card Booster برای سیستم WDM C-Band 48 موج

1PC
MOQ
قابل مذاکره
قیمت
تقویت کننده نوری خط DWDM EDFA Card Booster برای سیستم WDM C-Band 48 موج
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: کارت تقویت کننده فیبر دوپ شده اربیوم
درخواست: سیستم DWDM
طبقه بندی: BA، LA، PA
طول موج: باند سی، حداکثر 48 کانال
برجسته کردن:

کارت EDFA DWDM خط تقویت کننده نوری, خط تقویت کننده نوری برای سیستم WDM,

,

Line Optical Amplifier For WDM System
اطلاعات اولیه
محل منبع: شينزين، چين
نام تجاری: Olycom
شماره مدل: OM3800-EDFA
سند: DWDM OTN SYSTEM OLYCOM.pdf
پرداخت
جزئیات بسته بندی: يک قطعه در جعبه، يک کيلوگرم گ.وا.
زمان تحویل: 4 تا 7 روز
شرایط پرداخت: T/T، پی پال
قابلیت ارائه: 2000 عدد در ماه
توضیحات محصول

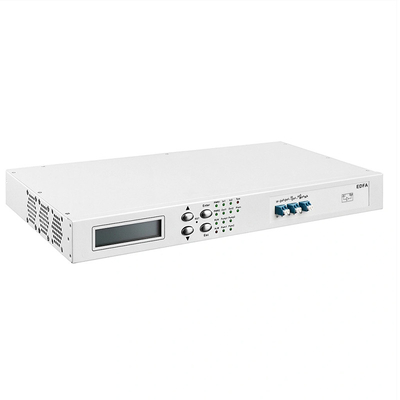

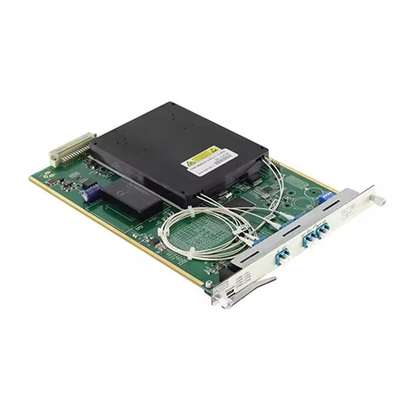

EDFA 1U نوع راک یا کارت، کارت تقویت کننده فیبر اربیوم

مشخصات محصول
عملکرد توضیحات
محدوده طول موج کاری نوع استاندارد: 1529nm ~ 1561nm نوع گسترش یافته: 1528nm ~ 1568nm
نوع EDFA تقویت قدرت OBA تقویت قدرت OPA
حداقل قدرت نوری ورودی -22دبلم -32دبلم
حداکثر قدرت نوری خروجی +20dBm +16dBm
حداکثر سود 17دبی 20دبی
رقم سر و صدا <5.5dB
افزایش صافی <1.5dB
تکنولوژی اختصاصی پشتیبانی از قفل افزایش، افزایش قابل تنظیم، تکنولوژی کنترل گذرا، خاموش کردن خودکار قدرت نوری خروجی
عملکرد مدیریت شبکه

پشتیبانی از نظارت در زمان واقعی بر وضعیت کار EDFA، از جمله: قدرت نوری، پمپاژ، درجه حرارت و غیره

محدودیت خاموش شدن پمپ پشتیبانی و عملکرد تنظیم زمان بازیابی خودکار
تعداد اسلات های اشغال شده پشتیبانی OSP3800 تمام سری شاسی، اشغال 1 اسلات، (0.5U)
رابط نوری LC/UPC
حداکثر مصرف برق 15W
MTBF >100000 ساعت

ویژگی های محصول

(1) پشتیبانی از تقویت نوری سیستم C-band DWDM

(2) پشتیبانی از تابع تقویت ورودی سیگنال OSC اختیاری

(3) تقویت قدرت پشتیبانی، تقویت خط (تضعیف نوری ثانویه) ، تقویت قبلی

(4) پشتیبانی از مدیریت شبکه گرافیکی مبتنی بر IP SNMP، روش های مدیریت شبکه CLI، وب

(5) می تواند کنترل کند: جریان محرک پمپ، قدرت خروجی پمپ، سوئیچ پمپ، دمای پمپ، قدرت نوری ورودی، قدرت نوری خروجی، دمای ماژول

(6) پشتیبانی از سوئیچ پمپ قابل تنظیم، حالت AGC و حالت APC (قدرت نوری ورودی و خروجی قابل تنظیم)

(7) پشتیبانی از پورت نظارت نوری (MON).

تقویت کننده نوری خط DWDM EDFA Card Booster برای سیستم WDM C-Band 48 موج 0

تعریف رابط

رابط ماده عملکرد/ توصیف
داخل رابط ورودی EDFA پورت ورودی برق نوری سیگنال کوچک
بیرون رابط خروجی EDFA پورت نوري خروجي افزايش EDFA
OSC_IN پورت ورودی کانال نظارت پیوند به کارت مدیریت شبکه SFP TX برای انتقال اطلاعات مدیریت شبکه.
OSC_Out پورت خروجی کانال نظارت پیوند به کارت مدیریت شبکه SFP RX برای انتقال اطلاعات مدیریت شبکه.
MON بندر نظارت رابط نظارت بر عملکرد EDFA، OPM پیوند یا طیف سنج.

شرح شاخص

رابط ماده توضیحات
PWR شاخص قدرت EDFA روشن، منبع برق EDFA نرمال است، خاموش، شکست برق.
اجرا شاخص عملیات EDFA روشن، EDFA به طور عادی کار می کند، خاموش، کار معیوب است.
داخل شاخص هشدار ورودی EDFA روشن، ورودی غیرطبیعی است؛ خاموش، ورودی طبیعی است.
بیرون شاخص هشدار خروجی EDFA روشن، خروجی غیرطبیعی است؛ خاموش، خروجی طبیعی است.
گرم شاخص هشدار دمای ماژول EDFA دمای ماژول EDFA غیر طبیعی است. دمای ماژول EDFA غیر طبیعی است.
Ptem شاخص هشدار دمای پمپ دمای پمپ غیرطبیعی است. دمای پمپ طبیعی است.
پمپ شاخص هشدار پمپ پمپ روشن، پمپ خاموش، پمپ روشن.
پام نشانگر هشدار جریان پمپ روشن، جریان پمپ غیرطبیعی است؛ خاموش: جریان پمپ طبیعی است.

مقدمه

  • کارکرد اصلی کارت تقویت کننده فیبر اپتیکال EDFA (Erbium Doped Fiber Amplifier) انجام جبران قدرت در نور سیگنال در پیوند انتقال است.و می تواند به طور همزمان تا 48 کانال (فاصله کانال 100GHz) یا 96 کانال (فاصله کانال 50GHz) را در باند C تقویت کند.
  • سیگنال نوری دارای ویژگی های افزایش مسطح، افزایش قابل تنظیم و شاخص نویز کوچک است.
  • این یک بخش ضروری و مهم از سیستم DWDM، سیستم سرعت بالا آینده و انتقال راه دور تمام شبکه نوری است.

تقویت کننده نوری خط DWDM EDFA Card Booster برای سیستم WDM C-Band 48 موج 1

تقویت کننده نوری خط DWDM EDFA Card Booster برای سیستم WDM C-Band 48 موج 2
