OTN DWDM شاسی 5U 20 محل سرویس برای ورودی دوگانه قدرت انتقال 100G 200G 400G

پلت فرم انتقال 5U برای کارت های سرویس سری OM3800

پارامترهای محصول

توضیحات محصول

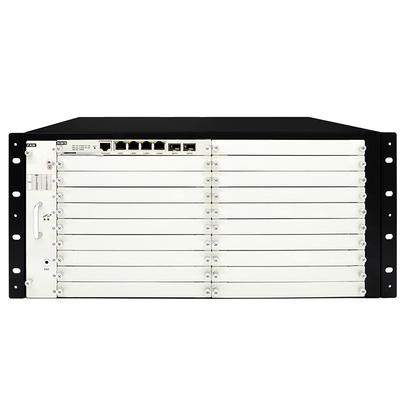

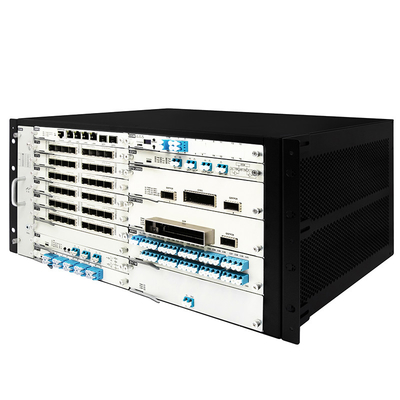

• OM3800-5U با یک ساختار ورودی کارت استاندارد 19 اینچی 5U نصب شده طراحی شده است.
• شاسی تک 20 اسلات ماژول عملکردی، 2 اسلات قدرت و 1 اسلات فن را فراهم می کند.
• این دستگاه یک طرح خروجی فیبر پنل جلو را اتخاذ می کند و تمام رابط های نوری و رابط های مدیریت شبکه را در سمت جلو قرار می دهد.
• طراحی جریان هوا الگوی تهویه را از راست به چپ، با ورودی هوا در سمت راست شاسی اتخاذ می کند.
• هوا سرد توسط واحد فن خنک کننده به داخل شاسی جذب می شود و سپس از سمت چپ شاسی خارج می شود.

1SLOT1 برای وارد کردن کارت کنترل NMS (سیستم مدیریت شبکه) است، در حالی که SLOT2 به 19 می تواند انواع مختلفی از کارت های تجاری را در بر گیرد.

2. FAN Slot: برای خنک کردن شاسی استفاده می شود. نشانگر PWR که روشن است نشان می دهد که منبع تغذیه طبیعی به فلات فن است. اگر چراغ ALM قرمز باشد، نشان دهنده خرابی فن است. به طور معمول،چراغ ALM بايد خاموش باشه.

3چراغ هاي نشون دهنده:

- PWR: روشن - منبع برق عادی - خاموش - هیچ منبع برق یا غیر طبیعی

ALM: روشن - نقص فن یا آلارم دمای بالا - خاموش - نرمال

1. اسلات منبع برق (PIU) در پشت دستگاه قرار دارد و از گزینه های جریان متناوب (AC - APU) و جریان ثابت (DC - DPU) پشتیبانی می کند. پیکربندی قدرت 1 + 1 پشتیبان گرم است ،ارائه تخلیه.

2چراغ هاي نشون دهنده:

- PWR-DC، PWR-AC: روشن - منبع برق عادی؛ خاموش - هیچ منبع برق یا غیر طبیعی.

ویژگی های محصول

• ارتفاع استاندارد 19 اینچ، 5U؛
• یکپارچگی بالا: یک قفسه پشتیبانی از 19 اسلات تجاری عمومی و 1 اسلات مدیریت شبکه
• پلت فرم واحد: از ترکیب کارت های مختلف و مدیریت شبکه واحد پشتیبانی می کند.
• قابلیت اطمینان بالا: منبع تغذیه از هر دو AC و DC به طور همزمان پشتیبانی می کند و از حفاظت از منبع تغذیه 1 + 1 پشتیبانی می کند.
• عملکرد تبعید گرما عالی: طراحی شده با 6 فن با عملکرد بالا و سرعت بالا برای اطمینان از تبعید گرما موثر.

درخواست

• مخابرات
• مرکز داده
• شبکه 5G
• شبکه های راه دور

راه حل انتقال DWDM Olycom

• حالت شبکه زنجیره ای DWDM
• پرونده شبکه DWDM Ring
• محافظ خط نوری DWDM+OLP
• راه حل DWDM از راه دور
• پرونده DWDM همتا به همتا
• پرونده شبکه دو طرفه فیبر تک DWDM
