سیستم تجهیزات انتقال نوری 5U DWDM
معرفیپلت فرم انتقال DWDM / OTN

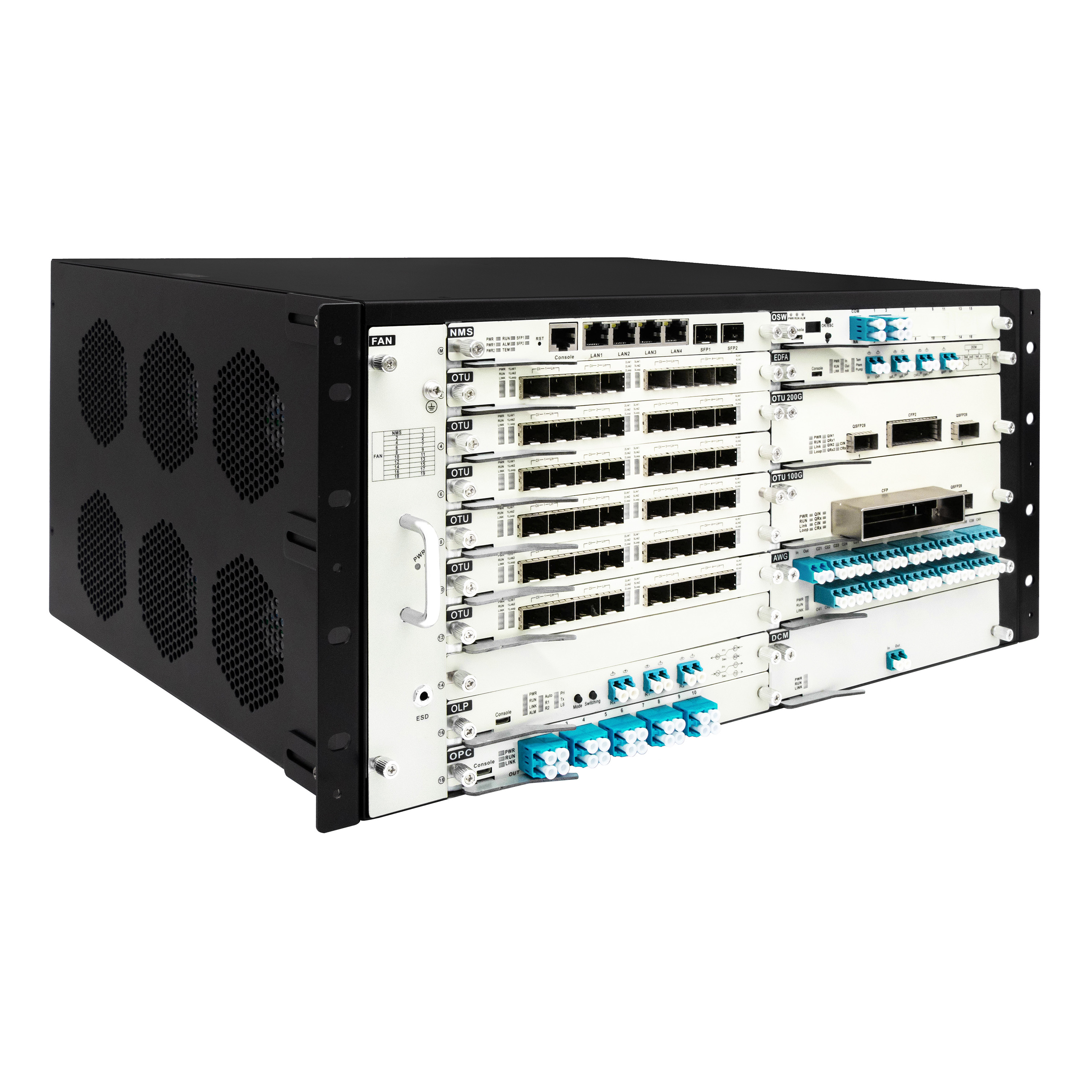

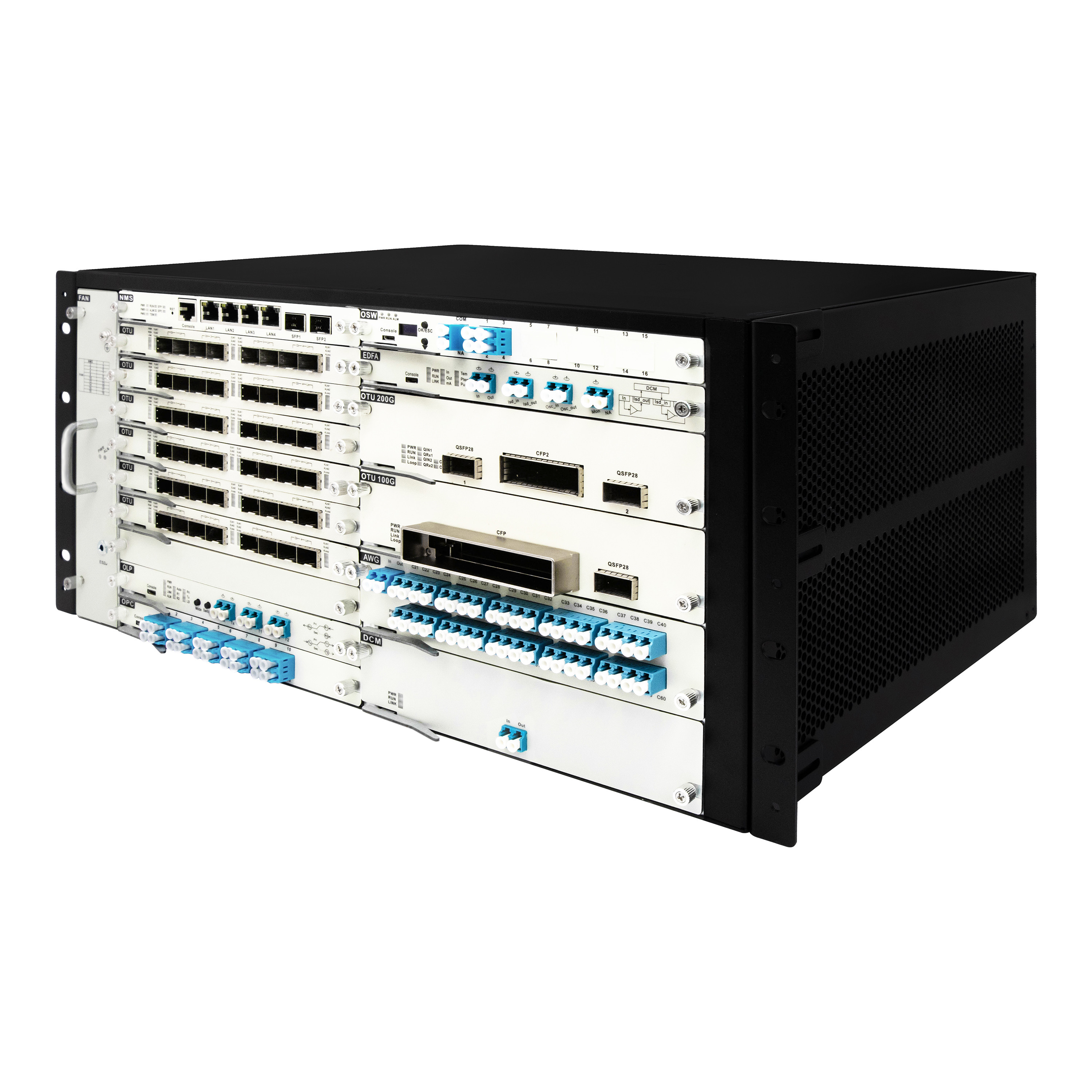

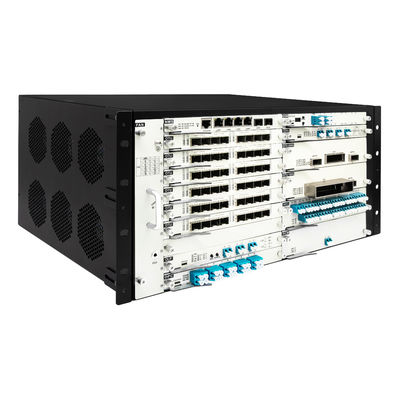

OM3800-5U با یک ساختار ورودی کارت استاندارد 19 اینچی 5U طراحی شده است ، شاسی تک 20 اسلات ماژول عملکردی ، 2 اسلات قدرت و 1 اسلات فن را فراهم می کند.آن را به تصویب می رسد یک پانل جلو فیبر خروجی طراحی، قرار دادن تمام رابط های نوری و رابط های مدیریت شبکه در سمت جلو. طراحی جریان هوا الگوی تهویه را از راست به چپ، با ورودی هوا در سمت راست شاسی اتخاذ می کند..هوا سرد توسط واحد فن خنک کننده به داخل شاسی جذب می شود و سپس از سمت چپ شاسی خارج می شود.

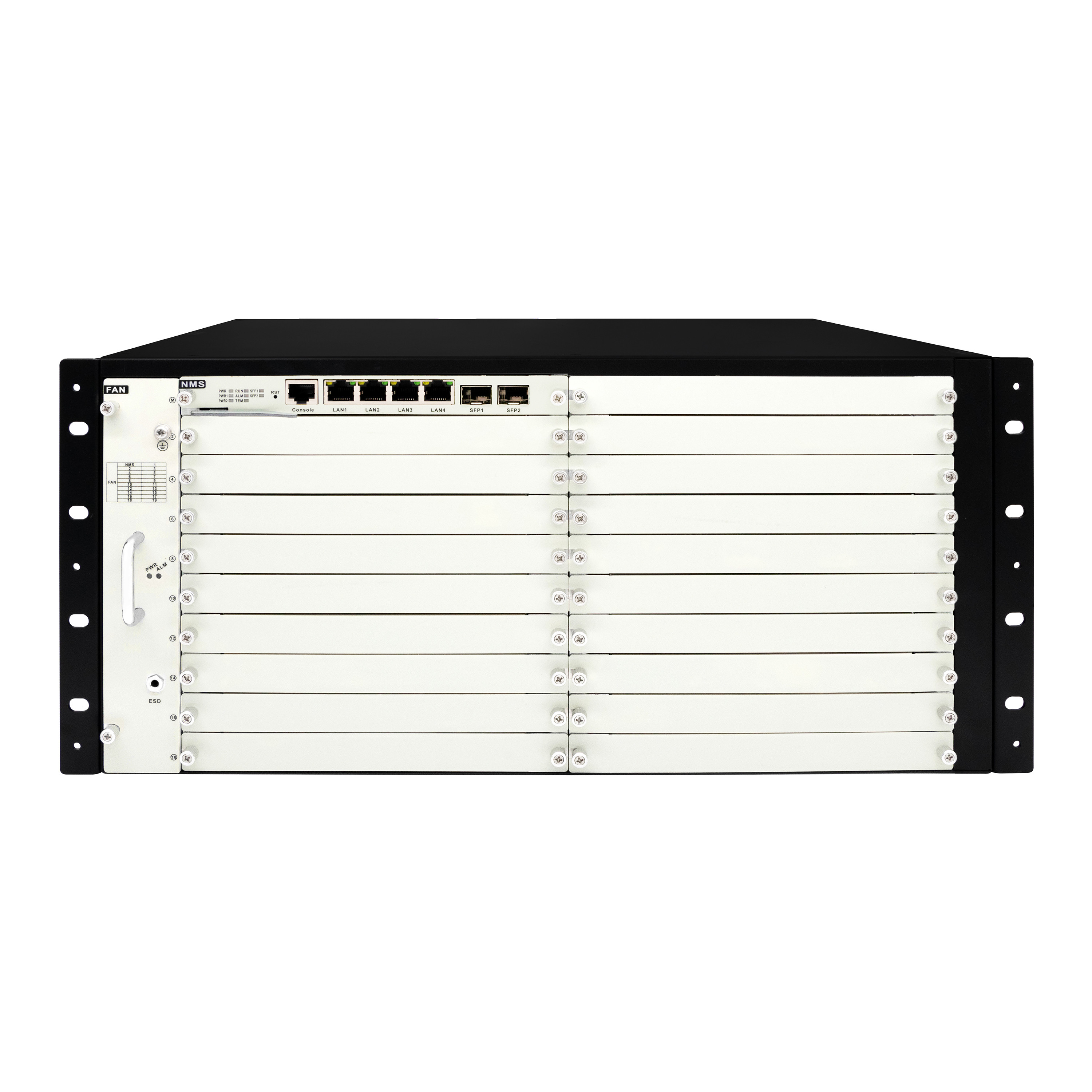

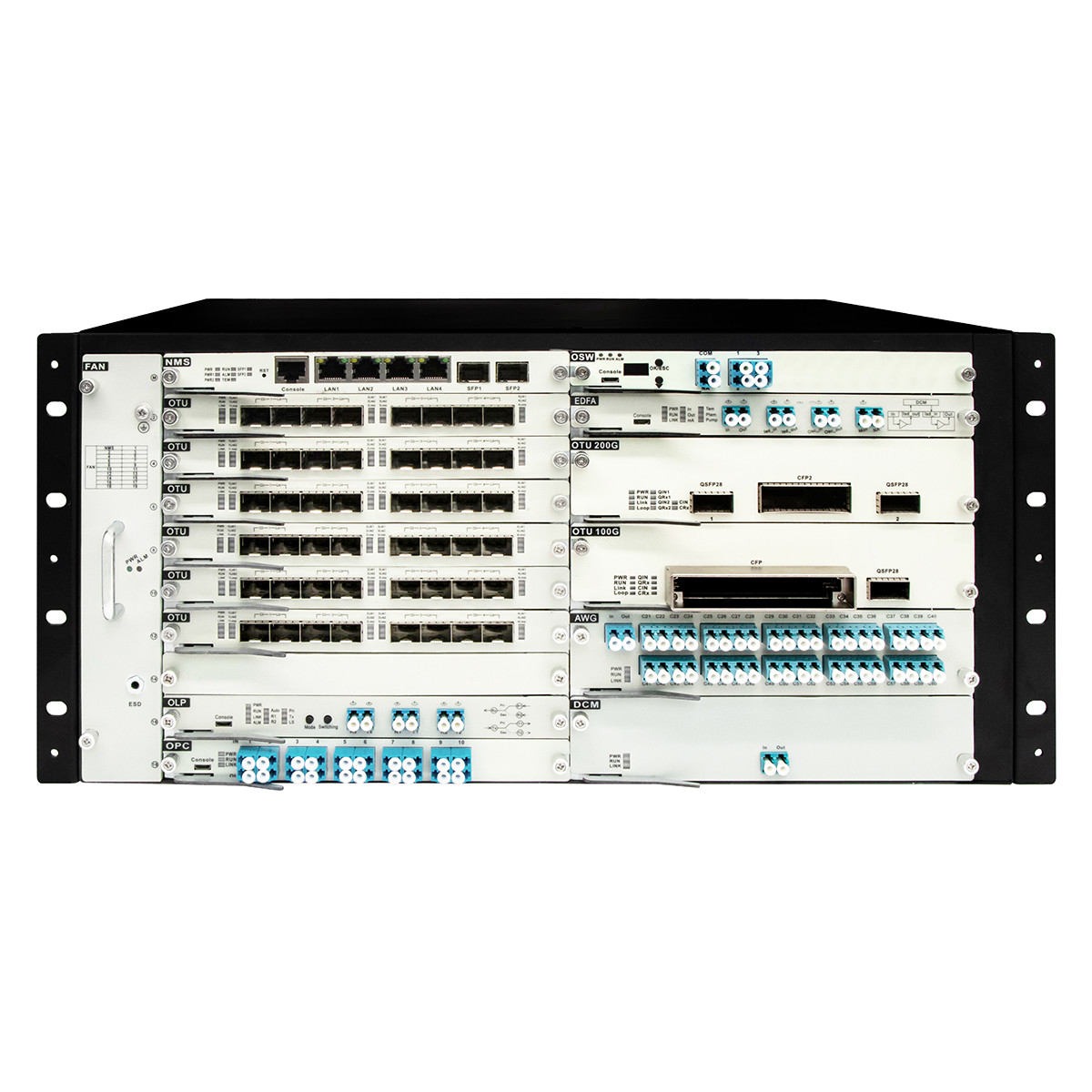

پنل جلویی
يادداشت:
1SLOT1 برای وارد کردن کارت کنترل NMS (سیستم مدیریت شبکه) است، در حالی که SLOT2 به 19 می تواند انواع مختلفی از کارت های تجاری را در بر گیرد.
2. FAN Slot: برای خنک کردن شاسی استفاده می شود. نشانگر PWR که روشن است نشان می دهد که منبع تغذیه طبیعی به فلات فن است. اگر چراغ ALM قرمز باشد، نشان دهنده خرابی فن است. به طور معمول،چراغ ALM بايد خاموش باشه.
3چراغ هاي نشون دهنده:
- PWR: روشن - منبع برق عادی - خاموش - هیچ منبع برق یا غیر طبیعی
ALM: روشن - نقص فن یا آلارم دمای بالا - خاموش - نرمال
پنل عقب
1. اسلات منبع برق (PIU) در پشت دستگاه قرار دارد و از گزینه های جریان متناوب (AC - APU) و جریان ثابت (DC - DPU) پشتیبانی می کند. پیکربندی قدرت 1 + 1 پشتیبان گرم است ،ارائه تخلیه.
2چراغ هاي نشون دهنده:
- PWR-DC، PWR-AC: روشن - منبع برق عادی؛ خاموش - هیچ منبع برق یا غیر طبیعی.
پارامترهای محصول
| Nآم |
Dنوشته |
| ظرفیت انتقال |
96x10Gbps /96x100Gbps |
| واحد مدیریت شبکه |
دیسک مدیریت شبکه EMS |
| OTU |
پشتیبانی از 1.25G ~ 10Gbps، 100Gbps
- 1/2/4/8 /10Gbps کانال فیبر
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN یا WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
پشتیبانی 8ch/16ch/40ch/48ch |
| EDFA |
تقویت کننده فیبر EDFA با اربیوم |
| DCM |
DCM:G.652/G655 ماژول فیبر جبران پراکندگی |
| OLP |
حفاظت نوری OLP |
| اندازه |
کارت خدمات |
191 (W) x 253 (D) x 20 (H) mm |
| شاسی 4 اسلات 1U |
482.5 (W) x 350 ((D)) x 44.5 (H) mm |
| شاسی 2U با 8 اسلات |
482.5 (W) x 350 ((D)) x 89 (H) mm |
| 5U شاسی 20 اسلات |
482.5 (W) x 350 ((D)) x 222.5 (H) mm |
| محیط زیست |
دمای کار |
-10°C ~ 60°C |
| دمای ذخیره سازی |
-40°C ~ 80°C |
| رطوبت نسبی |
۵٪ تا ۹۵٪ بدون فشرده سازی |
| حالت منبع برق |
منبع برق دوگانه، AC220V/DC-48V اختیاری |
| مصرف برق |
1U <120W، 2U <200W، 5U <400W |
