16 سوئیچ Ethernet صنعتی مدیریت شده 8RJ45 + 8SFP سوئیچ POE با 4 * RS485 + 2 * CAN BUS

پورت SFP 8 × 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km؛

8x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)

2 x CAN Bus (Standard frame 11-bit ID، Extended frame 29-bit ID) ،

پشتیبانی از J1939، CANopen، DeviceNet و پروتکل های دیگر (تعداد فرم ویر مورد نیاز)

4 × RS485 (پروتکل TCP/UDP را پشتیبانی می کند)

1 × پورت کنسول (RJ45، نرخ Baud: 115200)

حالت انتقال: ذخیره سازی و انتقال

پهنای باند سیستم: 58Gbps (بدون ترافیک)

اندازه DRAM: 128M اندازه فلش: 16M اندازه بافر بسته: 4Mb

پروتکل

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 در 30W ((POE +)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 حلقه ERPS

IEEE 802.1Q ((VLAN)

IEEE 802.3x (کنترول جریان)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az ((EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

پشتیبانی از IEEE802.1q VLAN، پورت VLAN، مبتنی بر Mac VLAN، IP subnet VLAN، پروتکل VLAN، MVR تبدیل VLAN.

از مدیریت IEEE802.3az EEE (Energy Efficient Ethernet) پشتیبانی می کند، مصرف برق را بهینه می کند.

از STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR) پشتیبانی می کند

پشتیبانی از QoS، طبقه بندی انتقال QoS، CoS، کنترل پهنای باند (اتجاه ورودی / خروجی) ، سرکوب طوفان، خدمات تفاوتی.

پشتیبانی از جمع آوری لینک LACP 802.3ad IEEE پویا، جمع آوری لینک ثابت.

از تشخیص IGMP/MLD V1/V2/V3، فیلترسازی/تنظیم IGMP، پرس و جوی IGMP پشتیبانی می کند.

از گزارش IGMP و تشخیص MLD پشتیبانی می کند.

امنیت: بر اساس پورت و مک IEEE802.1X، RADIUS، ACL.

پشتیبانی از IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+، HTTP/HTTPS، SSL/SSH v2.

پشتیبانی از Cisco® مانند CLI، مدیریت شبکه وب، SNMP v1/v2c/v3، Telnet.

پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار برای جلوگیری از شکست ارتقاء.

پشتیبانی از RMON، MIB II، آینه سازی، ثبت حوادث، DNS، NTP/SNTP، IEEE802.1ab LLDP.

پشتیبانی از IPV6، ICMP v6NTP/SNTP، TFTP، QOS، ACL.

پشتیبانی از SerialCRT،CLI،Telnet،SNMP،HTTP،SSH/SSL

ولتاژ ورودی منبع برق POE: 48V (حداکثر 52V)

قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 8)

(استانداردهای 802.3bt نیاز به دستورالعمل های خاص دارند)

استاندارد: ISO 11898-2 (CAN با سرعت بالا)

نرخ ارتباطات: 10Kbps ~ 1Mbps (قابل تنظیم)

حداکثر تعداد گره ها: 110 (تطابق مقاومت قطعات پیش فرض)

مقاومت ترمینال: 120Ω (مقاومت انتخابی ترمینال در هر CAN)

حفاظت از عایق بندی: از عایق بندی 2500V DC پشتیبانی می کند (اختیاری)

پروتکل ارتباطات: از CAN 2.0A/B، CAN FD پشتیبانی می کند

محدوده ولتاژ اتوبوس: -3V ~ +32V (حمایت ضد افزایش)

استاندارد: TIA/EIA-485-A

حالت کار: Full-duplex یا half-duplex (قابل تنظیم)

نرخ ارتباطات: 115200bps (تعداد پذیر)

حداکثر تعداد گره ها: 32 (پیش فرض) یا قابل گسترش به 256 (نیاز به تکرار)

محافظت از عایق بندی: از عایق بندی 1500V DC پشتیبانی می کند (اختیاری)

محدوده ولتاژ اتوبوس: -7V ~ +12V (حمايت از تشعشعات)

CE-EMC:

استاندارد EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

استاندارد EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC بخش 15 زیر بخش B (کلاس B) ANSI C63.4:2014

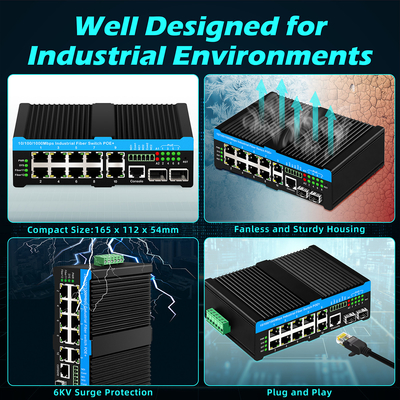

پوسته: پوسته فلزی لوله دار؛ کلاس ایمنی: IP40

ابعاد: 158 x 114.8 x 60mm

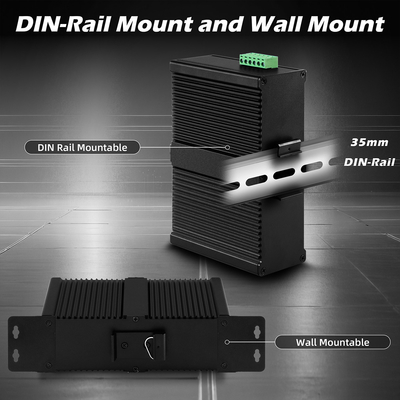

روش نصب: نصب روی ریل
