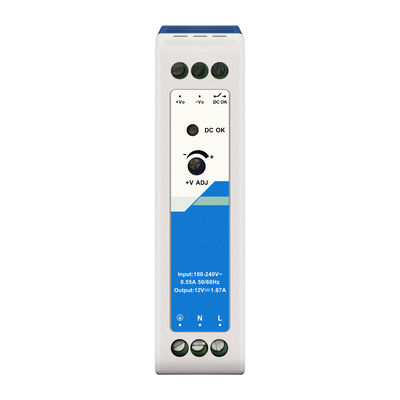

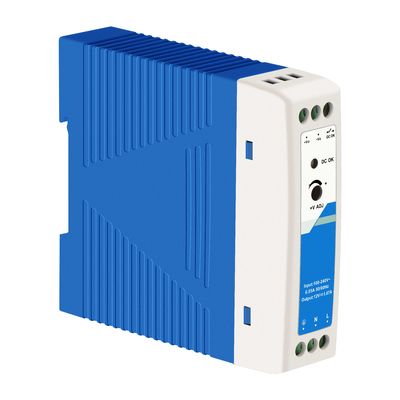

منبع تغذیه صنعتی DIN 12 ولت
مقدمه
IM-DAC220/DC12V1.67A ولتاژ AC220V را به DC12V برای سوئیچ‌های PoE صنعتی تبدیل می‌کند که دارای ویژگی‌های زیر است:
- مقرون به صرفه
- بهره‌وری انرژی
- ولتاژ ورودی جهانی 85 - 264 ولت AC یا 120 - 370 ولت DC
- ورودی AC یا DC را می‌پذیرد (استفاده دوگانه از همان ترمینال)
- محدوده دمای محیط عملیاتی: -30 درجه سانتیگراد تا +70 درجه سانتیگراد
- راندمان بالا تا 86%، قابلیت اطمینان بالا
- عملکرد DC OK
- محافظت در برابر اتصال کوتاه خروجی، جریان بیش از حد، ولتاژ بیش از حد، دمای بیش از حد
- ارتفاع عملیاتی تا 5000 متر
- قابل نصب بر روی ریل DIN TS-35/7.5 یا 15
- تحمل ولتاژ ورودی 305 ولت AC به مدت 5 ثانیه
- ایمنی مطابق با UL/EN/IEC/BS EN62368، UL61010، UL508
با عملکرد EMC خوب، ایمنی در برابر نویز و قابلیت اطمینان، می‌تواند عملکرد پایدار و مداوم سیستم اتوماسیون را تضمین کند.
داده‌های فنی
| ورودی |
| شرایط عملیاتی |
حداقل |
معمولاً |
حداکثر |
واحد |
تست جداسازی |
| محدوده ولتاژ ورودی |
ورودی AC |
85 |
|
264 |
ورودی-خروجی |
| ورودی DC |
120 |
|
370 |
VDC |
| فرکانس ولتاژ ورودی |
ورودی AC |
47 |
|
63 |
هرتز |
| جریان ورودی |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| جریان هجوم |
115VAC (شروع سرد) |
|
90 |
|
| 230VAC (شروع سرد) |
|
35 |
|
| جریان نشتی |
240VAC |
کمتر از 0.5 میلی آمپر |
| اتصال داغ |
|
غیر قابل دسترس |
| خروجی |
| شرایط عملیاتی |
حداقل |
معمولاً |
حداکثر |
واحد |
تست جداسازی |
| دقت ولتاژ خروجی |
محدوده بار کامل/48 ولت |
|
±1.0 |
|
درصد |
| تنظیم خط |
بار نامی |
|
±1.0 |
|
| تنظیم بار |
230VAC |
|
±1.0 |
|
| حداقل بار |
0 |
|
|
|
|
| ریپل و نویز |
پهنای باند 20 مگاهرتز
(مقدار پیک به پیک)
|
|
مگا اهم |
120 |
میلی ولت |
| ضریب دما |
|
|
±0.03 |
|
کاهش ولتاژ ورودی |
| زمان نگهداری |
115VAC |
|
90 |
|
میلی ثانیه |
| 230VAC |
|
50 |
|
| سیگنال DC OK |
ولتاژ خروجی قابل تنظیم
محدوده ADJ
|
9-13.5 ولت/40 میلی آمپر |
| حفاظت در برابر جریان بیش از حد |
|
بزرگتر یا مساوی 125% Io، حالت جریان ثابت، خود بازیابی |
| حفاظت در برابر اتصال کوتاه |
|
حالت جریان ثابت
پس از رفع شرایط خطا به طور خودکار بازیابی می‌شود
حفاظت در برابر ولتاژ بیش از حد
|
|
کمتر یا مساوی 16.2 ولت
|
|
خروجی ولتاژ پرش |
عمومی
|
| مورد |
| شرایط عملیاتی |
حداقل |
معمولاً |
حداکثر |
واحد |
تست جداسازی |
|
ورودی-
|
ولتاژ تست: 500 ولت DC |
کمتر از 10 میلی آمپر4000 |
VAC |
|
|
ورودی-خروجی |
| خروجی- |
خروجی- |
|
|
| دمای عملیاتی |
عایق |
|
|
|
مقاومت
ورودی-
|
ولتاژ تست: 500 ولت DC |
100 |
مگا اهم |
|
|
ورودی-خروجی
|
| خروجی- |
|
|
| دمای عملیاتی |
|
|
| -30 |
|
+70 |
|
درجه سانتیگراد |
دمای ذخیره‌سازی |
| -40 |
|
+85 |
|
رطوبت ذخیره‌سازی |
|
| غیر متراکم |
10 |
95 |
|
درصد RH |
رطوبت عملیاتی |
| 20 |
90 |
|
فرکانس سوئیچینگ |
| 230 ولت AC، بار 100% |
65 |
|
کیلوهرتز |
|
کاهش توان |
| عملیاتی |
دما
کاهش
50 درجه سانتیگراد تا 70 درجه سانتیگراد
|
2.5 |
درصد/درجه سانتیگراد |
|
|
کاهش ولتاژ ورودی |
| 85 ولت AC - 100 ولت AC |
1.33 |
درصد/ولت AC |
|
|
استاندارد ایمنی |
| طراحی مطابق با UL/EN/IEC/BS EN62368-1، |
|
UL61010-1، UL508
کلاس ایمنی
|
| کلاس I |
|
MTBF |
| MIL-HDBK-217F@25 درجه سانتیگراد |
بیشتر از 300,000 ساعت |
مکانیکی |
| جنس بدنه |
| پلاستیک، مقاوم در برابر حرارت (UL94V-0) |
ابعاد |
| 95.00 x 22.50 x 85.00 میلی متر |
وزن |
| 125 گرم (معمولاً) |
روش خنک‌سازی |
| همرفت هوای آزاد |
استانداردها و نتایج تست |
سازگاری الکترومغناطیسی
| انتشارات |
| CE |
CISPR32/EN55032 کلاس B |
جریان هارمونیک |
| CISPR32/EN55032 کلاس B |
جریان هارمونیک |
| IEC/EN61000-3-2 کلاس A |
ایمنی |
| ESD |
IEC/EN 61000-4-2 |
تماس ±6 کیلو ولت/هوا ±8 کیلو ولت
معیار عملکرد A
|
افت ولتاژ |
| IEC/EN 61000-4-3 10 ولت/متر |
معیار عملکرد A |
افت ولتاژ |
| IEC/EN 61000-4-4 ±2 کیلو ولت |
معیار عملکرد A |
افت ولتاژ |
| IEC/EN 61000-4-5 خط به خط ±2 کیلو ولت/خط به زمین ±4 کیلو ولت |
معیار عملکرد A |
افت ولتاژ |
| IEC/EN61000-4-6 10 ولت RMS |
معیار عملکرد A |
افت ولتاژ |
| IEC/EN61000-4-8 30 آمپر/متر |
معیار عملکرد A |
افت ولتاژ |
|
تداخلات کوتاه و تغییرات ولتاژ ایمنی
IEC/EN61000-4-11
|
افت 100% 1 دوره
افت 30% 25 دوره (50 هرتز)
30 دوره (60 هرتز)
معیار عملکرد B
|
توجه |
1. با ولتاژ ورودی AC بین 85-100 ولت و ورودی DC بین 120-140 ولت، توان خروجی باید طبق منحنی‌های کاهش دما کاهش یابد.
2. این محصول برای کاربردهای با خنک‌سازی طبیعی هوا مناسب است.
گزینه‌های سفارش
IM-DAC220/DC12V1.67A
| AC220V به DC12V 1.67A، 20 وات، نصب روی ریل DIN، -30 درجه سانتیگراد تا 70 درجه سانتیگراد |
IM-DAC220/DC24V1A |
| AC220V به DC24V 1A، 24 وات، نصب روی ریل DIN، -30 درجه سانتیگراد تا 70 درجه سانتیگراد |
IM-DAC220/DC48V2.5A |
| AC220V به DC48V 2.5A، 120 وات، نصب روی ریل DIN، -40 درجه سانتیگراد تا 70 درجه سانتیگراد |
IM-DAC220/DC48V5A |
| AC220V به DC48V 5A، 240 وات، نصب روی ریل DIN، -40 درجه سانتیگراد تا 70 درجه سانتیگراد |
IM-DAC220/DC48V10A |
| AC220V به DC48V 10A، 480 وات، نصب روی ریل DIN، -40 درجه سانتیگراد تا 70 درجه سانتیگراد |
سوالات متداول |
1. "ریل DIN" به چه معناست و این منبع تغذیه چگونه نصب می‌شود؟
ریل DIN به یک ریل فلزی استاندارد گفته می‌شود که معمولاً در محفظه‌های الکتریکی، تابلوهای کنترل و تابلوهای توزیع استفاده می‌شود. این امکان را فراهم می‌کند که قطعات به سرعت و به طور ایمن بدون نیاز به سوراخ‌کاری جداگانه یا براکت‌های سفارشی در جای خود قرار گیرند.

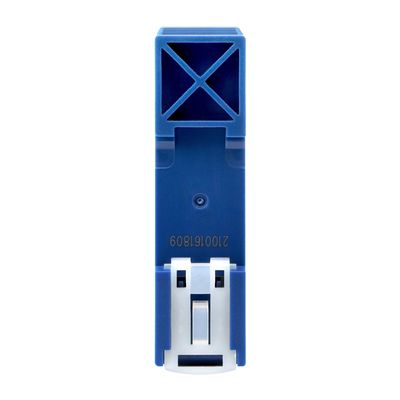

منبع تغذیه 12 ولت 1.67 آمپر ما با یک گیره ریل DIN داخلی در پشت طراحی شده است که به آن اجازه می‌دهد در چند ثانیه روی یک ریل DIN استاندارد 35 میلی‌متری نصب شود. این امر نصب را سریع، مرتب و آسان برای نگهداری در محیط‌های حرفه‌ای ساخت تابلو می‌کند.
این دستگاه به طور گسترده در اتوماسیون صنعتی، سیستم‌های مدیریت ساختمان، کابینت‌های کنترل دوربین مدار بسته و هر کاربردی که در آن چیدمان توزیع برق مرتب و قابل اعتماد مورد نیاز است، استفاده می‌شود.
2. توان خروجی این واحد چقدر است و آیا برای برنامه من کافی است؟
این منبع تغذیه خروجی DC 12 ولت تنظیم شده با جریان 1.67 آمپر را ارائه می‌دهد که توان خروجی کل آن تقریباً 20 وات است.
این دستگاه برای تغذیه دستگاه‌هایی مانند انژکتورهای کوچک PoE، سوئیچ‌های شبکه، سنسورها، ماژول‌های رله، کنترل‌کننده‌های LED و سایر تجهیزات صنعتی 12 ولت با نیازهای توان متوسط مناسب است.
اگر برنامه شما به جریان یا توان بالاتری نیاز دارد، ما همچنین منابع تغذیه ریل DIN را در طیف وسیعی از رتبه‌بندی‌های خروجی ارائه می‌دهیم. لطفاً در صورت تمایل نیازهای بار خود را به اشتراک بگذارید تا بتوانیم مناسب‌ترین مدل را برای راه‌اندازی شما توصیه کنیم.
3. آیا استفاده از این منبع تغذیه در محیط‌های صنعتی سخت یا چالش‌برانگیز ایمن است؟
بله، منبع تغذیه ریل DIN ما برای پاسخگویی به نیازهای محیط‌های صنعتی ساخته شده است. این دستگاه دارای ورودی AC با دامنه وسیع است که معمولاً 85 ولت تا 264 ولت AC را می‌پذیرد و آن را برای استفاده در کشورهای مختلف بدون نیاز به انتخابگر ولتاژ جداگانه مناسب می‌سازد.
این واحد شامل محافظت‌های داخلی در برابر ولتاژ بیش از حد، جریان بیش از حد و اتصال کوتاه است که اطمینان می‌دهد هم منبع تغذیه و هم تجهیزات متصل شما در شرایط غیرعادی محافظت می‌شوند.
این دستگاه برای عملکرد قابل اعتماد در محدوده دمایی وسیع طراحی شده و با گواهینامه‌های ایمنی مربوطه مطابقت دارد و آن را به گزینه‌ای قابل اعتماد برای عملکرد مداوم 24/7 در تابلوهای کنترل، کف کارخانه‌ها و محفظه‌های بیرونی تبدیل می‌کند.
