سوئیچ PoE صنعتی با توان DC برای سیستم‌های پشتیبان خورشیدی و باتری
ویژگی‌های کلیدی سوئیچ ورودی DC 12V/24V/48V

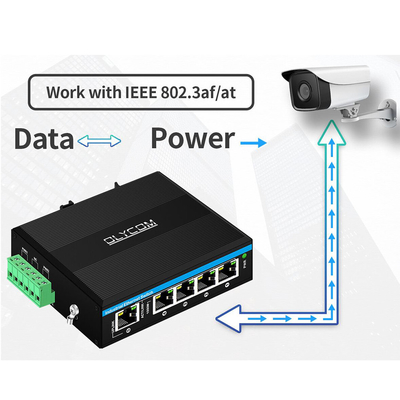

- پشتیبانی از روشن کردن دوربین‌های IP PoE از طریق نقطه دسترسی بی‌سیم (AP) از 5 دسته کابل اترنت.
- توان IEEE 802.3af/at روی 1 تا 4 پورت RJ45
- 4 پورت RJ45 با حسگر خودکار 10/100/1000 مگابیت بر ثانیه
- 1 پورت شبکه آپلینک 10/100/1000 مگابیت بر ثانیه

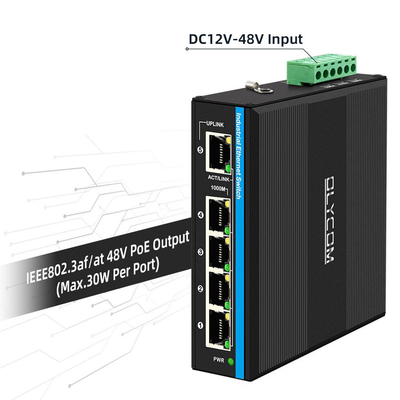

- تقویت‌کننده ولتاژ داخلی برای ورودی DC12-48V که می‌تواند برای سیستم‌های خورشیدی/ترانک/VoIP/سیستم امنیتی CCTV استفاده شود.
- محافظت در برابر نوسانات اترنت 6KV، سازگار با محیط‌های بیرونی سخت
- پشتیبانی از Auto MDI/MDIX
- حالت کنترل جریان: فول دوبلکس با استاندارد IEEE 802.3x، نیمه دوبلکس با استاندارد Back pressure
- مطابقت با IEEE 802.3 10Base-T و IEEE 802.3u 1000Base-TX
- حداکثر توان 15.4 وات تحت استاندارد af، 30 وات تحت استاندارد at برای هر پورت PoE
- تشخیص مدل‌های PoE تجهیزات الکتریکی.
- دمای محیط عملیاتی: -40℃~75℃
| نام محصول |
سوئیچ شبکه PoE صنعتی 10/100/1000 مگابیت بر ثانیه (5TP) |
| شماره مدل |
IM-WP054BGE |
| پورت |
1 پورت شبکه آپلینک 10/100/1000 مگابیت بر ثانیه
4 x10/100/1000M UTP RJ45 (پشتیبانی از حسگر خودکار MDI/MDIX)
|
| پروتکل |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| ویژگی‌های سوئیچینگ |
حالت انتقال: ذخیره و ارسال
تاخیر در ارسال:<10us
پهنای باند سیستم: 10 گیگابیت بر ثانیه (بدون ترافیک)
نرخ ارسال: 14.88Mpps
MAC: 2K
اندازه بافر بسته: 1.75 مگابایت
|
| رسانه شبکه |
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ‌دار (≤100 متر)
|

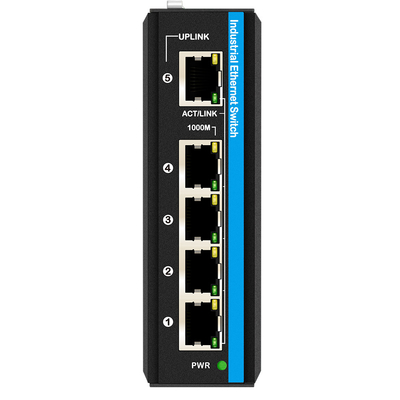

| LEDها |
Power, Network
PWR: Power
نارنجی مسی: نشانگر سرعت
روشن: سرعت کار 1000 مگابیت بر ثانیه است
خاموش: قطع شده یا سرعت کار 10/100 مگابیت بر ثانیه است
سبز مسی: نشانگر Link/Act
روشن: انتقال عادی است
چشمک زن: در حال انتقال
خاموش: انتقال عادی نیست
|
| منبع تغذیه |
ولتاژ ورودی منبع تغذیه PoE: DC12V-48V
توان خروجی منبع تغذیه PoE تکی: 15.4W/30W (پورت 1~4)
بودجه کل PoE: 120W
ولتاژ خروجی PoE: DC48V، PoE فعال
|
| محیط |
دمای کار: -40°～75°C
دمای ذخیره‌سازی: -40°～85°C
رطوبت کار: 10%～90%، غیر متراکم
رطوبت ذخیره‌سازی: 10%～95%، غیر متراکم
|
| استانداردهای صنعت |
ESD: IEC61000-4-2، ±15KV هوا، ±6KV تماس
EFT: IEC61000-4-4، عمومی ±6KV
Surge: IEC61000-4-5، دیفرانسیل ±2KV، مشترک±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
گارانتی
|
3 سال، پشتیبانی فنی مادام‌العمر
|
لیست بسته‌بندی
- 1 عدد سوئیچ
- 1 عدد دفترچه راهنمای کاربر
یادداشت
لوازم جانبی (براکت ریل DIN، منبع تغذیه، کابل شبکه و غیره) در جعبه بسته‌بندی موجود نیستند
لطفاً آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل و نقل
اندازه محصول: 11.4*9.3*3.5 سانتی‌متر
اندازه جعبه داخلی: 23*16.5*5.8 سانتی‌متر
وزن محصول: 0.35 کیلوگرم
وزن بسته‌بندی: 0.45 کیلوگرم
اندازه جعبه اصلی: 67*33*47 سانتی‌متر
تعداد بسته‌بندی: 40 عدد
وزن بسته‌بندی: 20 کیلوگرم
کاربرد سوئیچ لبه PoE خارج از شبکه
در یک سیستم PoE، اکثر دستگاه‌ها ولتاژ DC48V یا حتی بالاتر را برای کار دریافت می‌کنند، اگر فقط DC12V یا DC24V باشد، PoE کار نخواهد کرد).
یک تقویت‌کننده ولتاژ داخلی در مدل IM-WP054BGE وجود دارد که ورودی DC کم (معمولاً DC12V~DC48V) را از آداپتور برق، UPS، باتری و غیره تقویت می‌کند.
سپس PoE برای سناریوهای امنیتی CCTV فعال می‌شود.
در زیر برخی از برنامه‌های کاربردی محبوب آورده شده است
- سیستم انرژی خورشیدی
- شبکه خودرو
- سیستم امنیتی CCTV مسکونی
به توضیحات دقیق زیر مراجعه کنید
برای سناریوهای فوق، ما کیت‌های نصب مختلفی برای نصب آسان داریم.
به طور کلی، IM-WP054BGE کمک می‌کند
1، DC12V/DC24V را به DC48V افزایش دهید
2، ارتباط هوشمند با دستگاه‌های مبتنی بر IP
تامین برق برای دستگاه‌های PoE
فقط سیگنال شبکه را با دستگاه‌های غیر PoE منتقل کنید
این یک راه‌حل ایده‌آل برای سیستم نظارت با ولتاژ پایین است.
روش نصب
گزینه‌های سفارش
| IM-WS050GE |
سوئیچ اترنت صنعتی
5*100/1000M، بدون مدیریت، غیر PoE، ورودی دوگانه DC12V~DC52V
ایده‌آل در شبکه خودرو یا سیستم اتوماسیون صنعتی
|
| IM-WP054GE |
سوئیچ PoE صنعتی
5*100/1000M، بدون مدیریت، PoE af/at برای پورت 1~4، بودجه 120W
ورودی دوگانه DC48V~DC52V
یادداشت: PoE bt*60W اختیاری است
ایده‌آل در سیستم امنیتی CCTV
|
| IM-WP054BGE |
سوئیچ PoE صنعتی
5*100/1000M، بدون مدیریت، PoE af/at برای پورت 1~4، بودجه 120W
ورودی دوگانه DC12V~DC48V
با تقویت‌کننده برق داخلی
ایده‌آل در شبکه خودرو یا سیستم انرژی خورشیدی
|
|
IM-WPD054GE
|
سوئیچ PoE صنعتی
5*100/1000M، بدون مدیریت، 1 پورت PD (30W/60W/90W) + PoE af/at برای پورت 1~4، نیازی به استفاده از منبع تغذیه اضافی نیست
ایده‌آل در سیستم امنیتی CCTV
|
| IM-WS050GM |
سوئیچ مدیریت وب صنعتی
5*100M/1000M، مدیریت وب (QoS، VLAN و غیره)، غیر PoE
ورودی دوگانه DC12V~DC52V
ایده‌آل در سیستم‌های اتوماسیون صنعتی
|
سوالات متداول
1، بر اساس چه تراشه‌ای است؟
Olycom: Realtek
2، آیا می‌توانم آن را سفارشی کنم؟
Olycom: بله. ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول (کیت نصب، ترمینال برق و غیره) پشتیبانی می‌کنیم.
3، آیا می‌توانم آن را به دستگاه‌های 10/100M متصل کنم؟
Olycom: بله. همه پورت‌ها 10/100/1000M با حسگر خودکار هستند.
4، آیا SKD/CKD انجام می‌دهید؟
پاسخ: بله
به عنوان یک کارخانه، ما بارها با این موضوع سروکار داشته‌ایم.
