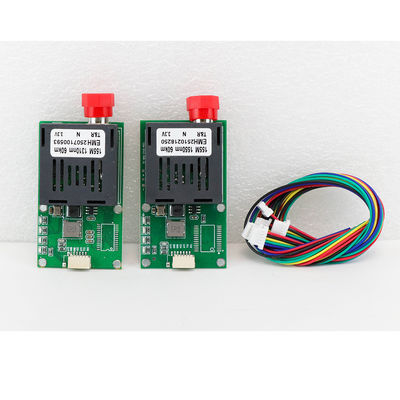

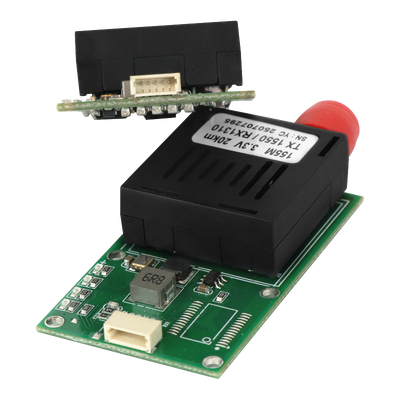

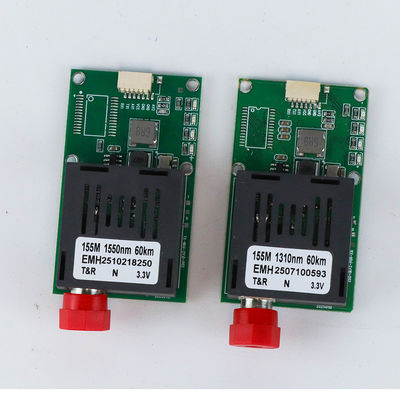

ماژول اپتیکال پهپاد سازگار با CE TTL داده فیبر FC/ST/SC 20 کیلومتر/40 کیلومتر/60 کیلومتر/80 کیلومتر

ماژول پهپاد فیبر نوری متصل


انتهای آسمان

طول موج کابل فیبر نوری انتهای آسمان 1490 نانومتر است و رابط به صورت زیر تعریف می شود: RX/TX/AV/VCC/GND. RX به CRSFTX کنترل پرواز متصل می شود، TX به CRSFRX کنترل پرواز متصل می شود و AV به پورت خروجی سیگنال AV کنترل پرواز متصل می شود.

انتهای زمین

طول موج کابل فیبر نوری انتهای زمین 1550 نانومتر است و رابط به صورت زیر تعریف می شود: RX/TX/AV/CC/GND. RX به CRSFTX گیرنده کنترل از راه دور متصل می شود، TX به CRSFRX گیرنده کنترل از راه دور متصل می شود و AV به پورت ورودی سیگنال AV نمایشگر یا VTX خروجی می شود. توضیحات: این دستگاه برای سیستم انتقال سیگنال پهپادها با 1 ویدئوی آنالوگ و 1 سیگنال سطح TTL توسعه یافته است. این دستگاه دارای ویژگی های ایمنی و قابلیت اطمینان، عملکرد پایدار، وزن کلی سبک و عملکرد هزینه بالا است.


سیستم های ارتباطی پهپادهای صنعتی به مراتب بیش از انتقال داده های بی سیم ساده نیاز دارند. با تکامل مداوم قابلیت های بار، پهپادهای مدرن باید به طور همزمان کنترل پرواز، تله متری، ویدئوی با وضوح بالا، پردازش هوش مصنوعی و داده های مختلف سنسور را مدیریت کنند و در عین حال ارتباط قابل اعتماد را در مسافت های طولانی حفظ کنند.

ماژول های ارتباطی فیبر نوری با ارائه تأخیر فوق العاده کم، پهنای باند بالا، ایمنی الکترومغناطیسی قوی و انتقال امن در مسافت طولانی، راه حلی ایده آل را ارائه می دهند. آنها به طور گسترده در پهپادهای متصل، پهپادهای صنعتی و سیستم های بدون سرنشین حیاتی مستقر شده اند.

1. انتقال کنترل پرواز و تله متری

ماژول فیبر نوری TTL یک کانال ارتباط سریال شفاف بین کنترل کننده پرواز و ایستگاه کنترل زمینی را فراهم می کند.

داده های معمول منتقل شده شامل:

* دستورات کنترل پرواز

* ماموریت های نقطه راه خودکار

* دستورات بازگشت به خانه

* داده های موقعیت یابی GPS

* اطلاعات وضعیت IMU

* جهت قطب نما

* ارتفاع و سرعت

* وضعیت باتری

* نظارت بر سلامت موتور

* بازخورد تله متری در زمان واقعی

از آنجایی که ارتباط کنترل پرواز از نظر ایمنی حیاتی است، کانال سریال برای ارائه انتقال پایدار، قطعی و با تأخیر کم در مسافت های طولانی طراحی شده است.

2. انتقال ویدئوی با وضوح بالا

ماژول فیبر نوری گیگابیت اترنت برای بارهای حجیم که نیاز به ارتباط مداوم IP دارند طراحی شده است.

کاربردهای معمول شامل:

* دوربین های HD 1080P / 4K

* پخش ویدئو H.264 / H.265

* دوربین های دو طیفی EO/IR

* دوربین های نظارتی پانوراما

* سیستم های دوربین PTZ

* دستگاه های بار مبتنی بر IP

رابط گیگابیت اترنت پهنای باند کافی را برای انتقال ویدئو در زمان واقعی فراهم می کند و در عین حال کیفیت تصویر عالی را در لینک های فیبر نوری طولانی حفظ می کند.

3. محاسبات هوش مصنوعی و بارهای هوشمند

پهپادهای صنعتی مدرن به طور فزاینده ای پلتفرم های محاسباتی لبه مبتنی بر هوش مصنوعی را برای تجزیه و تحلیل تصویر در زمان واقعی و تصمیم گیری خودکار ادغام می کنند.

بارهای معمول شامل:

* کامپیوترهای لبه هوش مصنوعی

* پلتفرم های NVIDIA Jetson

* کامپیوترهای صنعتی تعبیه شده

* سیستم های تشخیص اشیاء

* سیستم های ردیابی هوشمند

* سیستم های بازرسی خودکار

کانال فیبر اترنت امکان انتقال پرسرعت نتایج پردازش هوش مصنوعی، اطلاعات سنسور و ارتباطات شبکه بین تجهیزات هوایی و ایستگاه زمینی را فراهم می کند.

4. سیستم های LiDAR، رادار و نقشه برداری

پهپادهای نقشه برداری و بازرسی اغلب تجهیزات سنجش با نرخ داده بالا را حمل می کنند.

بارهای معمول شامل:

* اسکنرهای LiDAR

* سیستم های رادار SAR

* دوربین های چند طیفی

* دوربین های فراطیفی

* سیستم های فتوگرامتری

* تجهیزات نقشه برداری سه بعدی

این سنسورها به طور مداوم حجم زیادی از داده ها را تولید می کنند و اترنت گیگابیت از طریق فیبر را به یک راه حل انتقال ایده آل تبدیل می کنند.

5. پهپادهای بازرسی صنعتی

سیستم های ارتباطی فیبر نوری به طور گسترده برای وظایف بازرسی صنعتی که در آن ارتباط پایدار ضروری است استفاده می شوند.

کاربردهای معمول شامل:

* بازرسی خطوط انتقال برق

* بازرسی توربین بادی

* بازرسی خطوط لوله نفت و گاز

* تاسیسات پتروشیمی

* بازرسی راه آهن

* بازرسی زیرساخت های بزرگراه

* نظارت بر پل

* نیروگاه های خورشیدی

* زیرساخت های شهرهای هوشمند

انتقال فیبر نوری مقاومت عالی در برابر تداخل الکترومغناطیسی که معمولاً در محیط های صنعتی یافت می شود، ارائه می دهد.

6. سیستم های پهپاد متصل

پهپادهای متصل نیاز به ارتباط مداوم و قابل اعتماد بین پلتفرم هوایی و ایستگاه زمینی دارند.

یک کابل ارتباطی متصل معمولی شامل:

* کابل فیبر نوری تقویت شده با کولار

* عضو کششی با استحکام بالا

* روکش محافظ انعطاف پذیر

* فیبرهای نوری تک حالته

مشخصات رایج شامل:

* فیبر تک حالته G.657.A2

* ساختار 2 هسته ای یا 4 هسته ای

* قطر کابل 1.2 میلی متر

* استحکام کششی 100 نیوتن

این ساختار امکان سیم پیچی و باز کردن مداوم را در حالی که ارتباط پایدار را در طول ماموریت های طولانی مدت حفظ می کند، فراهم می کند.

7. ایمنی عمومی و پاسخگویی اضطراری

ماژول های ارتباطی پهپاد فیبر نوری برای عملیات ایمنی عمومی که نیاز به ارتباط قابل اعتماد و بدون تداخل دارند، مناسب هستند.

کاربردهای معمول شامل:

* نجات اضطراری

* پشتیبانی آتش نشانی

* پاسخ به بلایای طبیعی

* نظارت بر سیل

* جستجو و نجات (SAR)

* مدیریت ترافیک

* گشت مرزی

* نظارت نیروی انتظامی

ارتباطات نوری قابل اعتماد به اطمینان از اجرای بی وقفه ماموریت در محیط های پیچیده کمک می کند.

8. سیستم های پهپاد دفاعی و ضد پارازیت

برخلاف ارتباطات RF معمولی، انتقال فیبر نوری در برابر تداخل الکترومغناطیسی و پارازیت فرکانس رادیویی مصون است.

کاربردهای معمول مرتبط با دفاع شامل:

* نظارت تاکتیکی

* امنیت مرزی

* نظارت ساحلی

* پشتیبانی جنگ الکترونیک

* سیستم های پهپاد ضد پارازیت

* انتقال داده امن

لینک فیبر فیزیکی ارتباط بسیار قابل اعتمادی را برای عملیات حیاتی ماموریت که در آن یکپارچگی ارتباطات ضروری است، فراهم می کند.

9. معماری ارتباطی پهپاد دو کاناله

یک استقرار صنعتی رایج دو کانال ارتباطی مستقل را ترکیب می کند:

TTL از طریق فیبر

* کنترل پرواز

* تله متری

* ارتباطات سنسور

* دستورات ماموریت

اترنت گیگابیت از طریق فیبر

* ویدئوی HD

* محاسبات هوش مصنوعی

* دوربین های IP

* LiDAR

* رادار

* بارهای شبکه

با جدا کردن ترافیک کنترل از داده های بار با پهنای باند بالا، سیستم تداخل ارتباطی را به حداقل می رساند و قابلیت اطمینان عملیاتی کلی را بهبود می بخشد.
