سوئیچ اترنت مدیریت شده مقاوم با چیپست سرعت 2 SFP 8 RJ45 سوئیچ اترنت صنعتی با مدیریت SNMP
ویژگی های کلیدی سوئیچ اترنت مدیریت شده مقاوم

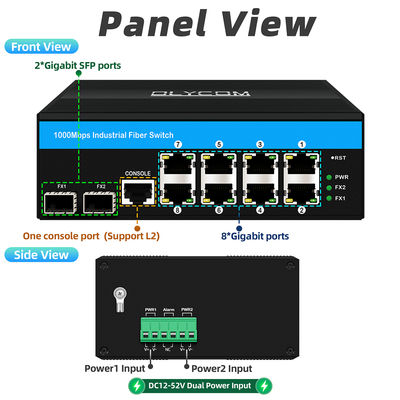

1. اتصال فیبر و مس هیبریدی گیگابیتی
ارائه 8 پورت RJ45 10/100/1000Base-T و 2 پورت فیبر SFP گیگابیتی برای استقرار انعطاف پذیر شبکه صنعتی مس-فیبر.

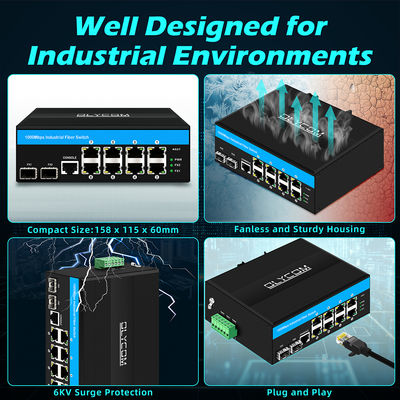

2. طراحی مقاوم صنعتی

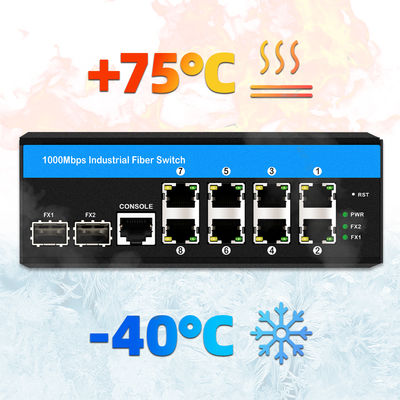

طراحی شده برای محیط های سخت با دمای عملیاتی -40 تا 75 درجه سانتیگراد، حفاظت IP40، حفاظت از نوسان 6 کیلو ولت و ورودی ولتاژ گسترده 12-52 ولت DC.
3. افزونگی لایه 2 و تاب آوری شبکه
پشتیبانی از حفاظت حلقه STP/RSTP/MSTP و ERPS (G.8032)، همراه با تجمیع لینک LACP برای افزایش قابلیت اطمینان شبکه.
4. ویژگی های پیشرفته مدیریت ترافیک
پشتیبانی از QoS، VLAN، سرکوب طوفان و IGMP Snooping برای بهینه سازی کنترل ترافیک و بخش بندی خدمات.
5. امنیت و مدیریت شبکه پیشرفته
پشتیبانی از احراز هویت 802.1X، ACL، RADIUS، SSH/SSL، SNMP و مدیریت CLI/Web برای دسترسی امن و نگهداری کارآمد.
6. بهینه سازی استقرار و نگهداری
ویژگی های تشخیص کابل، اترنت کم مصرف، ارتقاء سفت افزار افزونه و نصب ریل دین برای استقرار صنعتی ساده شده.
مشخصات سوئیچ اترنت صنعتی
|
نام محصول
|
10/100/1000سوئیچ صنعتی مدیریت شده مگابیت بر ثانیه فیبرسوئیچ (2F+8TP)
|
|
شماره مدل
|
IM-FS280GW
|
|
پورت
|
2 پورت SFP 1000 مگابیت بر ثانیه
SM: 1310 نانومتر/1550 نانومتر،20 کیلومتر ;1490 نانومتر/1550 نانومتر، 40~120 کیلومتر; MM: 1310 نانومتر، 2 کیلومتر; 8x10/100/1000M UTP RJ45 (پشتیبانی از تشخیص خودکار MDI/MDIX)
|
|
استاندارد
|
IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az
|
|
شناسه VLAN
|
4096
|
|
فریم جامبو
|
9.6 کیلوبایت
|
|
اندازه جدول آدرس MAC
|
8K
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
پهنای باند سیستم:58گیگابیت بر ثانیه (بدون ترافیک)
اندازه DRAM: 128 مگابایت اندازه فلش: 16 مگابایت
اندازه بافر بسته: 4 مگابایت
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 زوج سیم تابیده بدون شیلد (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر زوج سیم تابیده شیلد دار (≤100 متر)
پورت SFP، فاصله انتقال: 20 کیلومتر، 40 کیلومتر، 60 کیلومتر، 80 کیلومتر، 100 کیلومتر
|
|
LED ها
|
برق، شبکه، فیبر
|
|
منبع تغذیه
|
ولتاژ ورودی:DC12-52V; توان بدون بار:5 وات;
اتصال معکوس: پشتیبانی
|
|
محیط
|
عملیاتیTemperature: -40 درجه سانتیگراد ~ 75 درجه سانتیگراد; ذخیره سازیTemperature: -40 درجه سانتیگراد ~ 85 درجه سانتیگراد;رطوبت کاری: 10% ~ 90%، بدون میعان; رطوبت ذخیره سازی: 10% ~ 95%، بدون میعان
|
|
استانداردهای صنعتی
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3، EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3، EN 61000-4-8; کنترل ترافیک: NEMA-TS2; لرزش: IEC 60068-2-6; سقوط آزاد: IEC 60068-2-32; ضربه: IEC 60068-2-27; ترافیک ریلی: EN 50121-4
|
|
ایمنی
|
علامت CE، تجاری; CE/LVD EN60950
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار; کلاس ایمنی: IP40;
ابعاد:158 x 114.8 x 60 میلی متر;
روش نصب: نصب روی ریل دین
|
|
گارانتی
|
3 سال
|
کاربرد
1. شبکه های اتوماسیون صنعتی
طراحی شده برای اتصال PLC ها، کنترلرها، سنسورها و دستگاه های میدانی در سیستم های اتوماسیون صنعتی. با پروتکل های افزونگی، پشتیبانی VLAN و QoS، به کاهش خطرات خرابی شبکه کمک می کند و در عین حال انتقال مطمئن داده های کنترلی حیاتی را تضمین می کند.
2. تولید هوشمند و اترنت صنعتی
مناسب برای اتصال تجهیزات، شبکه سلول تولید و جمع آوری داده های صنعتی. دسترسی گیگابیتی و ویژگی های مدیریت ترافیک به رفع گلوگاه های پهنای باند، ازدحام شبکه و چالش های مقیاس پذیری در محیط های کارخانه متصل کمک می کند.
3. شبکه های حلقه صنعتی افزونه
ایده آل برای شبکه های صنعتی با دسترسی بالا مانند خطوط تولید، ایستگاه های بدون سرنشین و سیستم های کنترل فرآیند. حفاظت حلقه STP/RSTP/MSTP و ERPS به حداقل رساندن خرابی های تک نقطه ای و بهبود تداوم شبکه کمک می کند.
4. شبکه های نظارت تصویری و امنیتی
قابل اجرا برای نظارت صنعتی، نظارت بر حمل و نقل و سیستم های امنیتی در فضای باز. اتصالات فیبر و سوئیچینگ گیگابیتی از انتقال مطمئن ویدئو پشتیبانی می کنند و در عین حال به حل چالش های ارتباط از راه دور و مدیریت ترافیک کمک می کنند.
5. سیستم های حمل و نقل ریلی و هوشمند
مناسب برای ارتباطات کنار خط، کابینت های کنترل ترافیک و شبکه های نظارت کنار جاده. طراحی صنعتی مقاوم با حفاظت از نوسان و مقاومت EMI به بهبود قابلیت اطمینان شبکه در محیط های میدانی سخت کمک می کند.
6. شبکه های برق و نظارت بر انرژی
مناسب برای پست ها، سیستم های مدیریت انرژی و سایت های نظارت توزیع شده. اتصال فیبر از راه دور و قابلیت اطمینان درجه صنعتی از ارتباطات پایدار پشتیبانی می کند و به رفع چالش های شبکه در محیط های پر تقاضای برق کمک می کند.

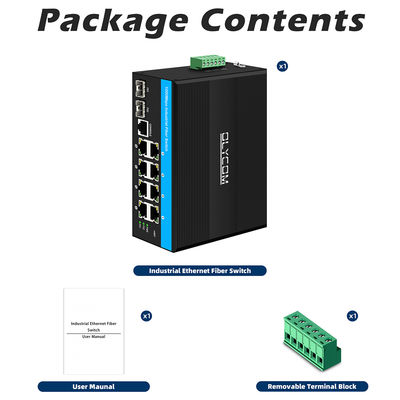

جعبه بسته بندی سوئیچ ریل دین:
| لیست بسته بندی |
محتوا |
تعداد |
واحد |
| سوئیچ صنعتی آپلینک گیگابیتی 10 پورت |
1 |
مجموعه |
| دفترچه راهنمای کاربر |
1 |
عدد |
| کارت گارانتی |
1 |
عدد |
| بلوک ترمینال قابل جدا شدن |
1 |
عدد |
| توجه: سوئیچ صنعتی شامل منبع تغذیه و ماژول SFP نمی شود. |
سوالات متداول:
1. ورودی برق چیست؟
پاسخ: برای سوئیچ های مدیریت شده غیر PoE، DC12V~52V دریافت می کند، برای سوئیچ های مدیریت شده PoE، DC48V~52V دریافت می کند.
همه مدل ها از ورودی افزونه پشتیبانی می کنند.
2. بودجه PoE چقدر است؟
پاسخ: خروجی استاندارد PoE 30 وات در هر پورت است.
به عنوان مثال IM-FP288GW را در نظر بگیرید، این دستگاه 8 پورت PoE دارد، بنابراین بودجه 30 وات/پورت * 8 پورت = 240 وات است.ما همچنین می توانیم خروجی 60 وات را در صورت نیاز پشتیبانی کنیم، لطفاً با ما تأیید کنید.3. چگونه می توانم دستگاه را نصب کنم؟
پاسخ: هر مدل در این سری از نصب DIN35/دیواری پشتیبانی می کند.
برای نصب به لوازم جانبی لازم مانند پیچ، کیت نصب و غیره نیاز دارد، برخی از آنها در جعبه بسته بندی گنجانده شده اند و برخی دیگر گنجانده نشده اند.
4. آیا سوئیچ شما از فرستنده های 155 مگابیت بر ثانیه پشتیبانی می کند؟
پاسخ: بله، سرعت نوری 100M/1000M/2500M است. لطفاً فقط سرعت 100M را در رابط مدیریت پیکربندی کنید، ماژول های مگابیت کار می کنند.
5. آیا امکان نوشتن برچسب به دلخواه من وجود دارد؟
پاسخ: بله، لطفاً فقط محتوا و فرمت را ارسال کنید و ما یک نمونه برای تأیید شما چاپ خواهیم کرد.
برچسب معمولاً به پنل جانبی متصل می شود.
6. آیا امکان چاپ لوگوی من وجود دارد؟
پاسخ: بله، معمولاً روی پنل بالایی دستگاه قرار می گیرد.
