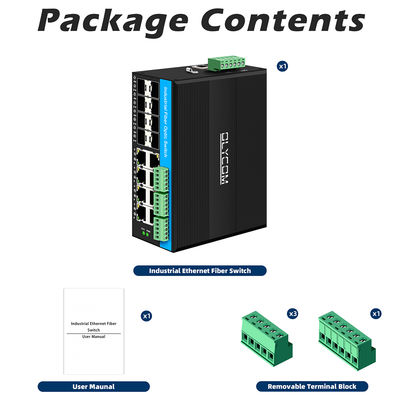

سوئیچ فیبر صنعتی مدیریت‌شده با CAN Bus RS485 6 پورت، مقاوم در برابر شرایط سخت، بدون فن، دارای درجه حفاظت IP40

نام محصول

سوئیچ فیبر صنعتی مدیریت شده 10/100/1000 مگابیت بر ثانیه با CAN Bus و RS485

شماره مدل

IM-FS880GW-2C4D

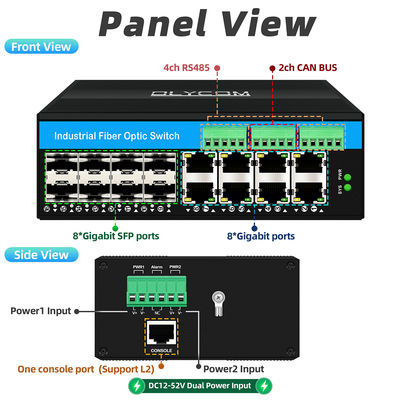

پورت

8 پورت SFP با سرعت 1000 مگابیت بر ثانیه

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (پشتیبانی از حسگر خودکار MDI/MDIX)

2 x CAN Bus (فریم استاندارد 11 بیتی ID، فریم توسعه یافته 29 بیتی ID,

پشتیبانی از J1939، CANopen، DeviceNet و سایر پروتکل ها (پیکربندی سیستم عامل مورد نیاز)

4 x RS485 (پشتیبانی از پروتکل TCP/UDP)

1 x پورت کنسول (RJ45، نرخ باود: 115200)

استاندارد

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

شناسه VLAN

4096

فریم جامبو

9.6KB

اندازه جدول آدرس MAC

8K

ویژگی های سوئیچینگ

حالت انتقال: ذخیره و ارسال

پهنای باند سیستم: 58 گیگابیت بر ثانیه (بدون ترافیک)

اندازه DRAM: 128M اندازه فلش: 16M اندازه بافر بسته: 4Mb

پروتکل

IEEE 802.3 (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab (1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

حلقه ITU-T G.8032 ERPS

IEEE 802.1Q (VLAN)

IEEE 802.3x (کنترل جریان)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ مدیریت شده

پشتیبانی از IEEE802.1q VLAN، پورت VLAN، بر اساس Mac VLAN، IP subnet VLAN، پروتکل VLAN، تبدیل VLAN MVR.

پشتیبانی از IEEE802.3az EEE (اترنت کم مصرف) مدیریت، مصرف برق را بهینه می کند.

پشتیبانی از STP، RSTP، MSTP، حلقه حفاظت اترنت ITU-T G.8032 (EPR).

پشتیبانی از QoS، طبقه بندی انتقال QoS، CoS، کنترل پهنای باند (جهت ورودی/خروجی)، سرکوب طوفان، خدمات متمایز.

پشتیبانی از تجمیع لینک IEEE 802.3ad LACP پویا، تجمیع لینک استاتیک.

پشتیبانی از تشخیص IGMP/MLD V1/V2/V3، فیلتر/تنظیم IGMP، پرس و جو IGMP.

پشتیبانی از گزارش پروکسی IGMP، تشخیص MLD.

امنیت: بر اساس پورت و Mac IEEE802.1X، RADIUS، ACL.

پشتیبانی از IEEE802.3az EEE (اترنت کم مصرف) TACACS+، HTTP/HTTPS، SSL/SSH v2.

پشتیبانی از Cisco® مانند CLI، مدیریت شبکه وب، SNMP v1/v2c/v3، Telnet.

پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونگی سیستم عامل برای جلوگیری از خرابی ارتقاء.

پشتیبانی از RMON، MIB II، آینه سازی، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP.

پشتیبانی از IPV6، ICMP v6NTP/SNTP، TFTP، QOS، ACL.

پشتیبانی از SerialCRT، CLI، Telnet، SNMP، HTTP، SSH/SSL

منبع تغذیه

DC12-52V، ورودی برق دوگانه افزونه و پشتیبانی از قطبیت معکوس

توان بدون بار: 3.6 وات

توان بار کامل: 11.2 وات

CAN Bus

استانداردها: ISO 11898-2 (CAN با سرعت بالا)

نرخ ارتباط: 10Kbps~1Mbps (قابل تنظیم)

حداکثر تعداد گره ها: 110 (مقابله مقاومت ترمینال پیش فرض)

مقاومت ترمینال: 120Ω (مقاومت ترمینال اختیاری داخلی برای هر CAN)

حفاظت از ایزولاسیون: پشتیبانی از ایزولاسیون 2500V DC (اختیاری)

پروتکل ارتباطی: پشتیبانی از CAN 2.0A/B، CAN FD

محدوده ولتاژ باس: -3V ~ +32V (محافظت در برابر نوسانات)

RS485

استانداردها: TIA/EIA-485-A

حالت کار: Full-duplex یا half-duplex (قابل تنظیم)

نرخ ارتباط: 115200bps (قابل تنظیم)

حداکثر تعداد گره ها: 32 (پیش فرض) یا قابل ارتقا تا 256 (تکرار کننده مورد نیاز)

حفاظت از ایزولاسیون: پشتیبانی از ایزولاسیون 1500V DC (اختیاری)

محدوده ولتاژ باس: -7V ~ +12V (محافظت در برابر نوسانات)

پایداری RS485/CAN

تست ارتباط بار کامل 72 ساعته مداوم در دمای شدید، نرخ خطای بیت ارتباطی ≤1e-9

LED ها

برق، شبکه، فیبر، سیستم

محیط

دمای کار: -40°～ 75°C ; دمای ذخیره سازی: -40°～ 85°C; رطوبت کار: 10%～90%، غیر متراکم; رطوبت ذخیره سازی: 10%～95%، غیر متراکم

استانداردهای صنعت

رابط اترنت/SFP:

IEC61000-4-2 (ESD، مصونیت از تخلیه الکترواستاتیک)

تخلیه هوا: ±15KV

تخلیه تماس: ±8KV

IEC61000-4-4 (EFT، تداخل پالس گذرا سریع الکتریکی)

سیگنال: ±6KV

IEC61000-4-5 (Surge، تداخل صاعقه)

سیگنال: حالت دیفرانسیل ± 2KV

حالت مشترک ± 6KV

رابط RS485/CAN:

IEC 61000-4-2 (ESD، مصونیت از تخلیه الکترواستاتیک)

تخلیه تماس: ±8KV

IEC 61000-4-5 (Surge، تداخل صاعقه)

سیگنال: حالت دیفرانسیل ± 2KV

ایمنی

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4:2014

اطلاعات مکانیکی

پوسته: پوسته فلزی موجدار; کلاس ایمنی: IP40;

ابعاد: 158 x 114.8 x 60mm;

روش نصب: نصب ریل Din

ماژول نوری صنعتی

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX (1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U (TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D (TX 1550 RX1310)

منبع تغذیه DIN صنعتی

IM-DAC220/DC12V1.67A

AC220V به DC12V1.67A، -30℃～70℃

IM-DAC220/DC24V1A

AC220V به DC24V1A، -30℃～70℃
