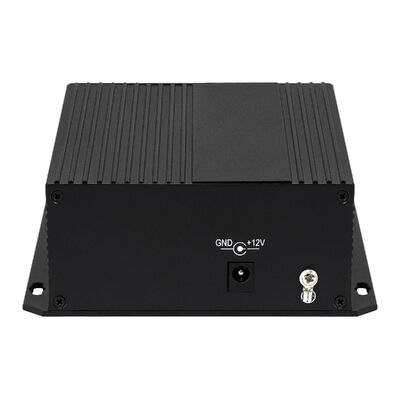

مبدل فیبر نوری HDMI ویدئویی 1080P Bidi RS422 Singlemode Optic Extender DC12V CE

نورپردازی

طول موج

1310nm/1550nm

قدرت خروجی

-8~3dBm

فیبر نوری

حالت تک (9/125um) 20 تا 80 کیلومتر

چند حالت (50/125UM) 1Km، (62.5/125UM) 500m

احساساتی بودن

-30دبلم

رابط

FC/ST/SC

ویدیو

پهنای باند

8MHZ

سیستم های سازگار

NTSC/PAL/SECAM

مقاومت/ ولتاژ

BNC 75Ω (غیر متعادل) / 2.0Vp-p

سود متغیر

< ± 1٪

فاز فرقی

< ± 1

نسبت S/N

>60dB ((وزن گذاری)) ((8 بیت))

رابط

BNC

داده ها

پروتکل داده

اطلاعات RS232، RS422، RS485، منچستر، BIPHASE

پهنای باند

0~300kbps

نرخ خطا

10 تا 9

رابط

ترمینال فونیکس

شاسی و کارت ها

تعداد اسلات های شاسی

18 اسلات

سازگاری (با کارت ها)

کارت های 1 ~ 4ch ((18pcs) ؛ کارت های 8ch ((9pcs))

انعطاف پذیری

پشتیبانی از نصب ترکیبی از پیکربندی های مختلف

کارت ها

در 4ch PCB ((153x100x10mm) یا 8ch PCB اندازه (153x100x25mm)

پیکربندی که نیاز به اندازه بزرگتر دارد نمی تواند با این سیستم استفاده شود.

برق، محیط زیست، مکانیک

ولتاژ کار

مستقل: 220VAC تا 5V/12VDC

رک: دو 220V/-48V AC، کارت: توسط شاسی تغذیه شده است

دمای کار

-35°C+75°C

دمای ذخیره سازی

-45°C+85°C

رطوبت

0 تا 95% بدون فشرده سازی

ابعاد و وزن

مستقل و کارت: بستگی به پیکربندی های مختلف دارد، شاسی: 193U

OM610-1V↑1D↓1P1E WT/R

1چ ویدئو Tx + 1چ داده RS485 Rx + 1چ 10/100M اترنت + 1 تلفن

OM610-1V↑2D↓2A↑1E WT/R

1ch ویدیو Tx + 2ch RS485 داده Rx + 2ch صوتی Tx + 1ch 10/100M اترنت

OM610-1V↑2D↓2A↑2K↑WT/R

1ch ویدیو Tx + 2ch داده های RS485 Rx + 2ch صوتی Tx + 1ch تماس بسته شدن Tx

OM610-2P1EWT/R

2ch تلفن + 1ch 10/100M اترنت

OM610-2V↑1D↓1P1E WT/R

ویدیو 2ch Tx + 1ch RS485 داده Rx + 1ch 10/100M اترنت + 1 تلفن.

OM610-2V↑2D↓2A↑1E WT/R

ویدیو 2ch Tx + 2ch RS485 داده های Rx + 2ch صوتی Tx + 1ch 10/100M اترنت

OM610-4EWT/R

4ch 10/100M اترنت

OM610-4P2D↓WT/R

4ch تلفن+ 2ch داده های RS485 Rx

OM610-4V↑1D↓4E WT/R

ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch 10/100M اترنت

OM610-4V↑1D↓4PWT/R

ویدیو 4ch Tx + 1ch RS485 داده Rx + 4ch تلفن

OM610-4V↑12D↓WT/R

ویدیو 4ch Tx + 12ch RS485 داده Rx

OM610-2D↓8PWT/R

2ch RS485 داده Rx + 8ch تلفن

OM610-20D↓WT/R

داده های RS485 20ch Rx

OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R

1چ بادی ویدئو + 1چ بادی RS485 داده + 1چ بادی صوتی + 1چ بادی بسته شدن تماس

OM610-2D↑↓4A↑↓1E WT/R

صوتی 4ch bi-di + 2ch bi-di RS485 داده + 1ch 10/100M اترنت

OM610-1V↑1D↑↓3A↑2K↑↓WT/R

1ch ویدیو Tx + 2ch دی دی RS485 داده + 3ch صوتی Tx + 1ch دی دی تماس بسته شدن

OM610-4V↑2D↓2A↑1E 1P2K↑WT/R

ویدیو 4ch Tx + 2ch RS485 داده های Rx + 2ch صوتی Tx + 1ch 10/100M اترنت + 1ch تلفن + 2ch تماس بسته شدن Tx
