سوئیچ شبکه PoE با 8 پورت 1G/2.5G/10G Olycom
1. بررسی اجمالی محصول

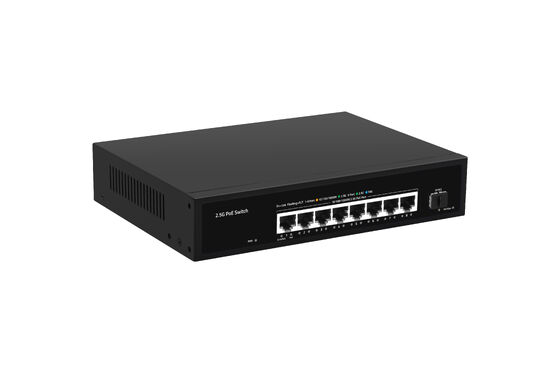

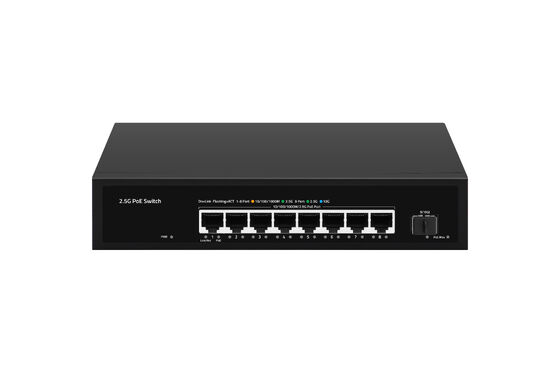

OM1X88(2)-PSE-GE یک سوئیچ اترنت PoE با عملکرد بالا و نرخ ترکیبی است که برای شبکههای دسترسی مدرن که به پهنای باند بالاتر و استقرار برق سادهتری نیاز دارند، طراحی شده است. این دستگاه دارای 8 پورت PoE با سرعت 10/100/1000/2500 مگابیت بر ثانیه و 1 پورت آپلینک 10G SFP است که اتصال یکپارچه از دستگاههای اترنت قدیمی Fast Ethernet به شبکههای چند گیگابیتی و 10G Backbone را امکانپذیر میکند.
با طراحی بیصدا و بدون فن و چیپست سوئیچینگ هوشمند با سرعت بالا، OM1X88(2)-PSE-GE عملکردی پایدار و کمصدا را ارائه میدهد که برای دفاتر، محیطهای تجاری و استقرار شبکههای لبه ایدهآل است. با منبع تغذیه داخلی AC100–240V و پشتیبانی از IEEE 802.3af/at PoE، انتقال داده و برق قابل اطمینان را در یک فرم فاکتور جمع و جور و آسان برای نگهداری فراهم میکند.
2. ویژگیهای کلیدی
8 × پورتهای PoE چند گیگابیتی – پشتیبانی از مذاکره خودکار 10/100/1000/2500 مگابیت بر ثانیه با خروجی IEEE 802.3af/at PoE.
آپلینک 10G SFP – آپلینک فیبر با سرعت بالا برای تجمیع به سوئیچهای هسته یا مراکز داده.
بودجه کلی PoE 100 وات – ظرفیت برق کافی برای دوربینهای IP، APهای بیسیم و دستگاههای دسترسی.
طراحی بیصدا و بدون فن – حذف نویز و بهبود قابلیت اطمینان در محیطهای اداری و داخلی.
سازگاری پروتکل گسترده – پشتیبانی از استانداردهای IEEE 802.3، 802.3u، 802.3ab، 802.3bz، 802.3ae و 802.3x.
کنترل اولویت QoS PoE – تخصیص اولویت PoE خودکار (سطوح 1–8) برای محافظت از دستگاههای حیاتی.
عملکرد سوئیچینگ بالا – ظرفیت سوئیچینگ 60 گیگابیت بر ثانیه و نرخ فوروارد 44.64 میلیون بسته در ثانیه، جریان ترافیک روان را تضمین میکند.
محافظت در سطح صنعتی – محافظت داخلی در برابر نوسانات (حالت مشترک 4KV، دیفرانسیل 2KV) و محافظت ESD تا 12KV هوا.
نظارت آسان – نشانگرهای LED واضح برای وضعیت لینک، سرعت، فعالیت PoE و مصرف برق.
3. دادههای فنی
|
نام محصول
|
سوئیچ PoE اترنت با نرخ ترکیبی 9 پورت
|
|
پورت
|
8*100/1000/2500M پورت PoE (پشتیبانی از MDI/MDIX، حسگر خودکار)
1*10G پورت SFP
|
|
ظرفیت سوئیچینگ
|
60 گیگابیت بر ثانیه
|
|
توان عملیاتی
|
44.64 میلیون بسته در ثانیه
|
|
آدرس MAC
|
4K
|
|
حالت انتقال
|
ذخیره و ارسال
|
|
MTBF
|
100000 ساعت
|
|
پروتکل شبکه
|
IEEE802.3 (اترنت)
IEEE802.3u (اترنت سریع)
IEEE802.3ab (اترنت گیگابیتی)
IEEE 802.3bz (اترنت 5G)
IEEE 802.3z (اترنت گیگابیتی)
IEEE 802.3ae (اترنت گیگابیتی 10G)
IEEE802.3x (کنترل جریان)
|
|
پروتکل PoE
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
سیمکشی PoE
|
1/2(+), 3/6(-)
|
|
ولتاژ خروجی PoE
|
DC44-57V
|
|
بودجه PoE
|
100 وات
|
|
استاندارد صنعتی
|
EMI: FCC Part 15, CISPR (EN55032) class A
EMS: EN61000-4-2 (ESD)
EN61000-4-5(Surge)
|
|
رسانه شبکه
|
10Base-T: Cat3,4,5 یا بالاتر UTP(≤100m)
100Base-TX: Cat5 یا بالاتر UTP(≤100m)
1000Base-TX: Cat5 یا بالاتر UTP(≤100m)
|
|
رسانه نوری
|
چند حالته: 50/125, 62.5/125, 100/140um
تک حالته: 8/125, 8.7/125, 9/125, 10/125um
|
|
گواهینامه
|
CE/FCC/RoHS
|
|
محیط کار
|
دمای کار: -10℃~50℃
دمای ذخیرهسازی: -40℃~70℃
رطوبت کار: 10%~90%، غیر متراکم
دمای ذخیرهسازی: 5%~95%، غیر متراکم
|
|
برق
|
ولتاژ ورودی برق: AC100-240V
مبدل AC-DC داخلی: 52V1.92A
|
|
نشانگرهای LED
|
PWR (نشانگر برق)
روشن: روشن
خاموش: بدون برق
چراغ سبز پورت 1-8
روشن: اتصال 2.5G عادی
خاموش: قطع لینک
چشمک زن: انتقال داده
چراغ زرد پورت 1-8
روشن: اتصال 10/100/1000M عادی
خاموش: قطع لینک
چشمک زن: انتقال داده
چراغ سبز/آبی پورت 9
آبی روشن: لینک 10G
سبز روشن: لینک 1000/2500M
خاموش: لینک مسدود شده
چشمک زن: انتقال داده
چراغ 1-8 PoE
روشن: PoE در حال کار است
خاموش: PoE کار نمیکند
چراغ حداکثر توان PoE
روشن: نشان میدهد که از توان PoE در 95% استفاده شده است
چشمک زن: نشان میدهد که استفاده از توان PoE 90% ≤ P ≤ 95% است
خاموش: نشان میدهد که استفاده از توان PoE کمتر از 90% است
|
4. کاربرد
OM1X88(2)-PSE-GE برای طیف گستردهای از سناریوهای شبکههای تجاری و سازمانی مناسب است، به ویژه در مواردی که دسترسی چند گیگابیتی و تحویل برق PoE مورد نیاز است:
-
سیستمهای نظارت تصویری IP – دوربینهای IP با وضوح بالا و NVRها را با PoE پایدار و آپلینک فیبر 10G تغذیه و متصل میکند.
-
شبکههای دسترسی بیسیم – ایدهآل برای استقرار Wi-Fi 6 / Wi-Fi 6E AP که به اترنت 2.5G و PoE+ نیاز دارند.
-
هتلها و ساختمانهای تجاری – از سوئیچهای دسترسی به اتاق، APها و دستگاههای امنیتی با عملکرد بیصدا پشتیبانی میکند.
-
شبکههای پردیس – دسترسی لبه چند گیگابیتی را با تجمیع فیبر با سرعت بالا به سوئیچهای هسته فراهم میکند.
-
شبکههای SME – راهحل مقرون به صرفه برای شرکتهای کوچک و متوسط که به زیرساختهای چند گیگابیتی ارتقا مییابند.
5. ابعاد
6. اطلاعات بستهبندی
1 عدد سوئیچ
1 عدد آداپتور برق
1 عدد دفترچه راهنما
1 جفت براکت
اطلاعات جعبه حمل و نقل
اندازه محصول: 220*161*44mm
اندازه جعبه داخلی: 315*215*85mm
وزن محصول: 0.91 کیلوگرم
وزن بستهبندی: 1.23 کیلوگرم
اندازه جعبه اصلی: 445*445*335mm
تعداد بستهبندی: 10 عدد
وزن بستهبندی: 13.3 کیلوگرم
یادداشت
لوازم جانبی (ماژول نوری، پچ کورد و غیره) در جعبه بستهبندی گنجانده نشده است
لطفاً آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
آداپتور برق هم در جعبه بستهبندی و هم در قیمت واحد گنجانده شده است
7. سوالات متداول
آیا گواهینامهای دارید؟
بله، شرکت ما دارای گواهینامه ISO9001 است.
ما گواهینامههای CE/FCC/RoHS/E-mark/CCC را برای مدلهای خود داریم.
برچسب چگونه است؟
برای هر قطعه از محصول تولید شده 2 نسخه وجود خواهد داشت. یکی روی دستگاه و دیگری روی جعبه بستهبندی الصاق میشود.
به زبانها و محتوای مختلف موجود است، بنابراین میتوانید لوگو یا نام مدل خود را به آن اضافه کنید.
آیا از OEM&ODM پشتیبانی میکنید؟
بله، این مزیت رقابتی ما است.
یک معرفی دقیق در لینک زیر وجود دارد.
https://www.industrialnetworkswitch.com/factory.html
از چه شرایط تجاری پشتیبانی میکنید؟
ما یک کارخانه EXW هستیم، اصطلاح EXW تمرکز ما است.
گاهی اوقات برای سفارشات عمده FOB/CIF انجام میدهیم، این بستگی به موارد دارد. لطفاً برای اطلاعات بیشتر با ما صحبت کنید.
