4 پورت صنعتی PoE سوئیچ با فیبر بای پاس
1. خلاصه
IM-FBP244GW یک سوئیچ بای پاس فیبر PoE درجه صنعتی کاملاً مدیریت شده است که برای شبکه های انتقال اترنت و نوری با دسترسی بالا طراحی شده است.
با ادغام دسترسی Gigabit PoE ، پیوندهای فرعی چند گیگابیت و کانال های دور زدن دوگانه نوری ، حتی در هنگام از دست دادن برق یا خرابی دستگاه ، اتصال شبکه بدون وقفه را تضمین می کند.
برای کار با اطمینان در محیط های سخت ساخته شده است، سوئیچ ویژگی های مدیریت پیشرفته لایه 2 را با حفاظت از فیبر کلاس حامل ترکیب می کند،این کار آن را به یک راه حل ایده آل برای شبکه های مهم می کند، انعطاف پذیری و کنترل متمرکز ضروری است.
2مشخصات
|
نام محصول
|
10/100/1000Mbps سوئیچ بای پاس فیبر PoE صنعتی مدیریت شده ((2F+4TP)
|
|
شماره مدل
|
IM-FBP244GW
|
|
بندر
|
2*100/1000/2500Mpbs پورت های SFP
2* پورت های دور زدن LC ((SM/MM)
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
4*10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
پروتکل
|
IEEE 8023
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 18 گیگابایت در ثانیه ((غیر ترافیک جام)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4Mb
ID VLAND: 4096
اندازه جدول آدرس MAC: 8K
قاب بزرگ: 9.6KB
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، شبکه، فیبر
PWR: قدرت
نارنجی: لینک/ACT
سبز: سرعت شبکه 1000M ((وقتی 100Mb/s است خاموش)
فیبر: FX1/FX2
|
|
منبع برق
|
ولتاژ ورودی: 48V ((حداکثر 52V)
ولتاژ خروجی PoE: 48V
قدرت خروجی PoE واحد: 30W ((پورت 1 ~ 4)
حداکثر بودجه: 120W
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
PoE af/at: 1/2 ((V+) ، 3/6 ((V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm
روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
|
فیبر بای پاس
|
|
دسته بندی
|
واحد
|
مشخصات
|
|
محدوده طول موج
|
nm
|
850±40/1300±40
|
1260 تا 1650
|
|
طول موج آزمایش
|
nm
|
850/1300
|
1310/1550
|
|
ضایعات ورودی
|
دی بی
|
نوع: 0.6 حداکثر: 1.0
|
نوع: 0.6 حداکثر: 1.0
|
|
خسارت بازده
|
دی بی
|
MM≥30 SM≥50
|
|
صداي متقاطع کانال
|
دی بی
|
MM≥35 SM≥55
|
|
از دست دادن قطبی شدن
|
دی بی
|
≤0.05
|
|
از دست دادن طول موج
|
دی بی
|
≤0.05
|
|
از دست دادن دما
|
دی بی
|
≤0.05
|
|
قابلیت تکرار
|
دی بی
|
≤0.05
|
|
ولتاژ کار
|
v
|
3.3V-5V
|
|
مدت عمر
|
زمان
|
≥100000000
|
|
زمان تغییر
|
ms
|
≤10
|
|
قدرت نوری انتقال
|
mm
|
≤500
|
|
دمای کار
|
آک
|
-20~+70
|
|
دمای ذخیره سازی
|
آک
|
-40~+85
|
3. WEB UI
1. حفاظت از دور زدن نوری یکپارچه
پورت های دور زدن فیبر LC دوگانه به طور خودکار تداوم نوری را در هنگام خاموش کردن سوئیچ یا برخورد با نقص حفظ می کنند
از دست دادن ورودی بسیار کم و تغییر سریع حداقل تاثیر را بر کیفیت سیگنال فیبر تضمین می کند
از فیبر تک حالت و چند حالت پشتیبانی می کند، مناسب برای انتقال کوتاه و طولانی
2. قابلیت PoE و سوئیچینگ با عملکرد بالا
پورت های PoE 8 × گیگابیت RJ45 که IEEE 802.3af / در قدرت تا 30W در هر پورت ارائه می دهند
بودجه PoE کل تا 240W، پشتیبانی از دوربین های IP با قدرت بالا، AP های بی سیم و دستگاه های دسترسی
پورت های SFP 2 × 100/1000/2500Mbps لینک های صاعدی فیبر انعطاف پذیر را برای شبکه های جمع آوری یا حلقه ای فراهم می کنند
معماری سوئیچینگ غیر مسدود کننده با سرعت بالا و تاخیر انتقال پایین
3. مدیریت شبکه پیشرفته و حفاظت
مدیریت لایه 2 شامل VLAN، QoS، IGMP snooping، جمع آوری لینک و کنترل ترافیک
از STP/RSTP/MSTP و ITU-T G.8032 ERPS پشتیبانی می کند، که حفاظت از حلقه سریع و افزوده را امکان پذیر می کند
Web GUI، CLI، SNMP و مدیریت از راه دور برای پیاده سازی و نگهداری آسان
تشخیص کابل های داخلی و اترنت با مصرف انرژی بالا برای عملکرد بهینه
4قابلیت اطمینان صنعتی
طیف گسترده ای از دماهای عملیاتی از -40°C تا +75°C
حفاظت از افزایش 6KV Ethernet و انطباق صنعتی EMC
محفظه فلزی مقاوم IP40 با گزینه های نصب DIN-rail یا دیوار
طراحی شده برای کار مداوم در کابینت های بیرونی و سایت های صنعتی
4درخواست
1شبکه های منطقه ی شهری (MAN)
تضمین انتقال فیبر بدون وقفه و بازیابی سریع در استقرار های مترو اترنت مبتنی بر حلقه.
2. سيستم هاي امنيتي و نظارت
تغذیه و جمع آوری دوربین های IP در حالی که تداوم فیبر را در طول تعمیر و نگهداری یا قطع برق حفظ می کند.
3اتوماسیون صنعتی و خدمات عمومی
پشتیبانی از سیستم های SCADA، ایستگاه های فرعی و شبکه های حمل و نقل که زمان توقف شبکه قابل قبول نیست.
4زیرساخت های دانشگاه و شهر هوشمند
ارائه دسترسی انعطاف پذیر PoE و جمع آوری فیبر برای روشنایی هوشمند، کنترل دسترسی و پوشش بی سیم.
5شبکه های مخابراتی و ارتباطات حیاتی
به عنوان یک سوئیچ کناری یا جمع آوری با دور زدن فیبر ساخته شده برای افزایش بقای کلی شبکه عمل می کند.

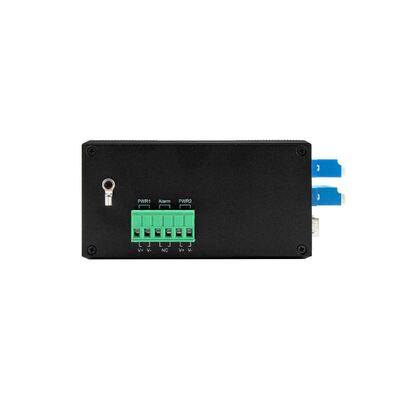

5عکس ها
6لوازم جانبی
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V تا DC12V1.67A، -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V تا DC24V1A، -30°C ≈ 70°C
|
|
IM-DAC220/DC48V1.6A
|
AC220V تا DC48V1.6A، -30°C ∼70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V تا DC48V2.5A، -40°C ≈70°C
|
|
IM-DAC220/DC48V5A
|
AC220V تا DC48V5A، -40°C 70°C
|
|
IM-DAC220/DC48V10A
|
AC220V تا DC48V10A، -40°C 70°C
|
