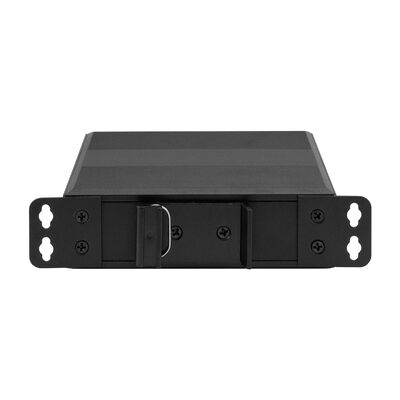

سوئیچ فیبر نوری PoE صنعتی 4 پورت اترنت گیگابیتی بدون مدیریت، ریل DIN، دارای درجه IP40، دارای گواهینامه CE

نام محصول

10/100/1000Mbps سوئیچ فیبر صنعتی PoE ((2F+2TP)

شماره مدل

IM-FP222GE

بندر

2x100/1000M فیبر SFP

SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km

MM: 1310nm، 2Km؛ 850nm، 500 متر

2x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)

بلوک ترمینال قدرت 1x6-PIN

پروتکل

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3af 15.4W ((PoE)

IEEE 802.3 در 30W ((PoE +)

تغییر ویژگی ها

حالت انتقال: ذخیره سازی و انتقال

تاخیر ارسال: <10us

پهنای باند سیستم: 8Gbps (غیر ترافیک جام)

سرعت ارسال: 5.952Mmps

مک: 4K

اندازه بافر بسته: 1.75Mb

رسانه های شبکه ای

10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)

100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)

لامپ های LED

برق، فیبر، شبکه، PoE

PWR: قدرت

فیبر: FX1، FX2

روشن: انتقال به طور نرمال است

خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)

رنگ نارنجی مس: شاخص PoE

در: PoE کار می کند

خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است

رنگ سبز مس: شاخص سرعت

روشن: سرعت انتقال 1000 مگابايت در ثانیه است

چشمک زدن: در انتقال

خاموش: قطع شده یا سرعت کار 10/100Mbps است

مصرف برق

بارگذاری کامل بدون PoE≤5W

منبع برق

ولتاژ ورودی منبع برق PoE: 48V (حداکثر 52V)

قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 2)
بودجه کل: 60W

ولتاژ خروجی PoE: 48V

اتصال معکوس: پشتیبانی

سیم کشی PoE

1/2 (V+) ، 3/6 (V-)

محیط زیست

دمای کار: -40°C 75°C

دمای ذخیره سازی: -40°C/85°C

رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی

رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی

استانداردهای صنعت

ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV

EFT: IEC61000-4-4، عمومی ±6KV

فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV

گواهینامه

CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020

EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021

EN 61000-3-3: 2013/A2: 2021/AC:2022

CE-LVD: EN IEC 62368-1: 2020+A11:2020

FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014

اطلاعات مکانیکی

پوسته: پوسته فلزی موج دار، سطح درجه IP40

ابعاد: 114*93*35 میلی متر

روش نصب: نصب روی ریل و دیوار

وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)

تضمین

سه سال، پشتیبانی فنی در طول عمر

ماژول نوری صنعتی

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX ((1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U ((TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D ((TX 1550 RX1310)

منبع برق صنعتی DIN

IM-DAC220/DC48V2.5A

AC220V تا DC48V2.5A، -40°C ≈70°C

IM-DAC220/DC48V5A

AC220V تا DC48V5A، -40°C 70°C

IM-DAC220/DC48V10A

AC220V تا DC48V10A، -40°C 70°C
