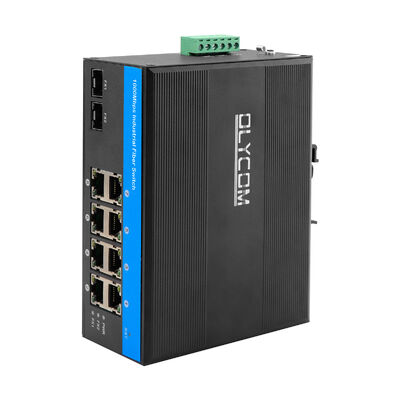

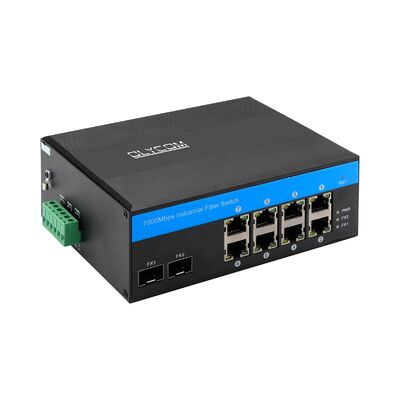

سوئیچ شبکه گیگابیت Olycom 8 Port PoE
1مشخصات سوئیچ صنعتی 8 پورت
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی PoE ((2F+8TP)
|
|
شماره مدل
|
IM-FP288GE
|
|
بندر
|
2x1000M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
8x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 در 30W ((PoE +)
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 20 گیگابایت در ثانیه (بدون ترافیک)
سرعت ارسال: 14.88Mmps
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1، FX2
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
PoE در حال کار است
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
در: سرعت انتقال 1000Mbps است
چشمک زدن: در انتقال
خاموش: قطع یا سرعت کار 10/100Mbps است
|
|
مصرف برق
|
بارگذاری کامل بدون PoE≤5W
|
|
منبع برق
|
ولتاژ ورودی منبع برق PoE: 48V (حداکثر 52V)
قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 8)
بودجه کل: 240W
ولتاژ خروجی PoE: 48V
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
1/2 (V+) ، 3/6 (V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm
روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
2ویژگی های کلیدی سوئیچ اتن ارتن 8 پورت
1. اتصال گيجابيت PoE و فايبر
هشت پورت RJ45 دارای حسگر خودکار 10/100/1000Mbps، قدرت و داده های IEEE 802.3af/at PoE را از طریق یک کابل Ethernet واحد ارائه می دهند.در حالی که اسلات های دوگانه Gigabit SFP لینک های بالاتری فیبر انعطاف پذیر را برای انتقال طولانی مدت یا بدون تداخل فراهم می کنند.
2بودجه قدرت PoE بالا برای پیاده سازی چند دستگاه
هر پورت PoE پشتیبانی می کند تا 30W خروجی، با بودجه کل 240W، امکان عملکرد پایدار چندین دستگاه با قدرت بالا مانند دوربین های PTZ و AP های بی سیم در فضای باز.
3قابلیت اطمینان صنعتی
برای محیط های سخت طراحی شده، سوئیچ از کار در دمای وسیع (-40 °C تا 75 °C) پشتیبانی می کند و حفاظت از افزایش 6KV Ethernet را ارائه می دهد.کمک به اطمینان از کار بدون وقفه در محیط های بیرونی و محل های سر و صدا.
4شناسایی PoE هوشمند و تحویل امن برق
به طور خودکار دستگاه های غیر PoE و IEEE 802.3af/at را تشخیص می دهد و تنها زمانی که برای محافظت از تجهیزات متصل مورد نیاز است، برق را تامین می کند.
5عملکرد سوئیچینگ پایدار
یک معماری سوئیچینگ ذخیره سازی و پیشبرد ، خروجی گیگابیت و کنترل جریان کارآمد انتقال داده های بدون مشکل را برای ترافیک ویدیو ، کنترل و نظارت تضمین می کند.
6نصب و نگهداری ساده
طراحی غیر مدیریت شده و پلگ و پلی با Auto MDI / MDIX پیچیدگی پیکربندی را از بین می برد.محفظه فلزی فشرده با نصب DIN-rail یا دیوار باعث می شود که به راحتی در کابینت های صنعتی و محفظه های میدان ادغام شود.
3خلاصه ای از سوئیچ شبکه صنعتی
سوئیچ فیبر صنعتی PoE IM-FP288GE یک راه حل شبکه ای قوی و پلاگ و پلی است که برای محیط های صنعتی طراحی شده است که در آن قدرت، فاصله و قابلیت اطمینان بیشترین اهمیت را دارند.
با ترکیب 8 پورت مس Gigabit PoE با 2 Gigabit SFP fiber uplinks، هم داده ها و هم قدرت را به دوربین های IP، نقاط دسترسی بی سیم،و دستگاه های صنعتی اترنت در حالی که گسترش شبکه به دور فراتر از مرز 100 متر مس از طریق فیبر.
IM-FP288GE که برای شرایط سخت ساخته شده است، با اطمینان از -40 °C تا 75 °C کار می کند، دارای حفاظت از افزایش صنعتی است و از نصب DIN-rail یا دیوار پشتیبانی می کند.با تشخیص PoE هوشمند و بودجه کل انرژی بالا، این کار استفاده را در شبکه های بیرونی، حمل و نقل، انرژی و اتوماسیون که در آن ثبات و سهولت نصب بسیار مهم است، ساده می کند.
4استفاده از سوئیچ CCTV PoE
1سیستم های نظارت بر مالکیت خصوصی
ایده آل برای تغذیه و اتصال دوربین های IP در شهرها، کارخانه ها، محوطه های دانشگاهی و سایت های بیرونی، با پیوندهای فیبر بالا که پوشش را در مسافت های طولانی گسترش می دهند.
2سیستم های حمل و نقل و راه آهن هوشمند
پشتیبانی از داده های پایدار و تحویل قدرت برای نظارت بر ترافیک، PIS مترو و شبکه های ارتباطی راه آهن که در محیط های سخت کار می کنند.
3انرژی، برق و شبکه های SCADA
مناسب برای ایستگاه های فرعی، مزارع بادی و سیستم های اتوماسیون برق که نیاز به قابلیت اطمینان بالا، حفاظت از افزایش و انتقال فیبر دور را دارند.
4اتوماسیون صنعتی و تولید
اتصال قابل اعتماد اترنت و PoE را برای سنسورها، کنترل کننده ها و ترمینال های صنعتی در طبقه کارخانه فراهم می کند.
5پروژه های شهری و زیرساخت
به طور معمول در تصفیه فاضلاب، فلزات سازی و زیرساخت های عمومی استفاده می شود که در آن طراحی محکم و ثبات طولانی مدت ضروری است.
5اطلاعات بسته بندی
- يک پي سي سوئيچ
- راهنماي کاربری 1pc
یادآوری
لوازم جانبی ((DIN ریل براکت، ماژول نوری، منبع برق، patchcord، کابل شبکه و غیره) در جعبه بسته بندی گنجانده نشده است، لطفا آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل
اندازه محصول: 15.8*11.5*6cm
اندازه جعبه داخلی: 25.3*20.8*8 سانتی متر
وزن محصول: 0.75kg
وزن بسته بندی: 0.9kg
اندازه جعبه اصلی: 55.5*40*41 سانتی متر
مقدار بسته بندی: 20pcs
وزن بسته بندی: 20 کیلوگرم
6سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: ريالتک
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3،داريد از پسش بر بياييد؟
نه
این فقط یک پلگ و پلی ساده است، اما ما یک مدل مدیریت شده داریم ((IM-FP288GM)
