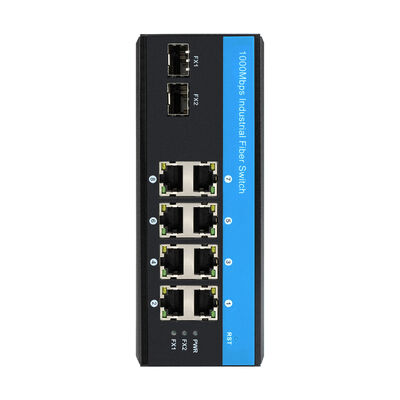

سوئیچ فیبر نوری SFP مبتنی بر 1G با 8 پورت
مروری بر سوئیچ گیگابیتی 8 پورت

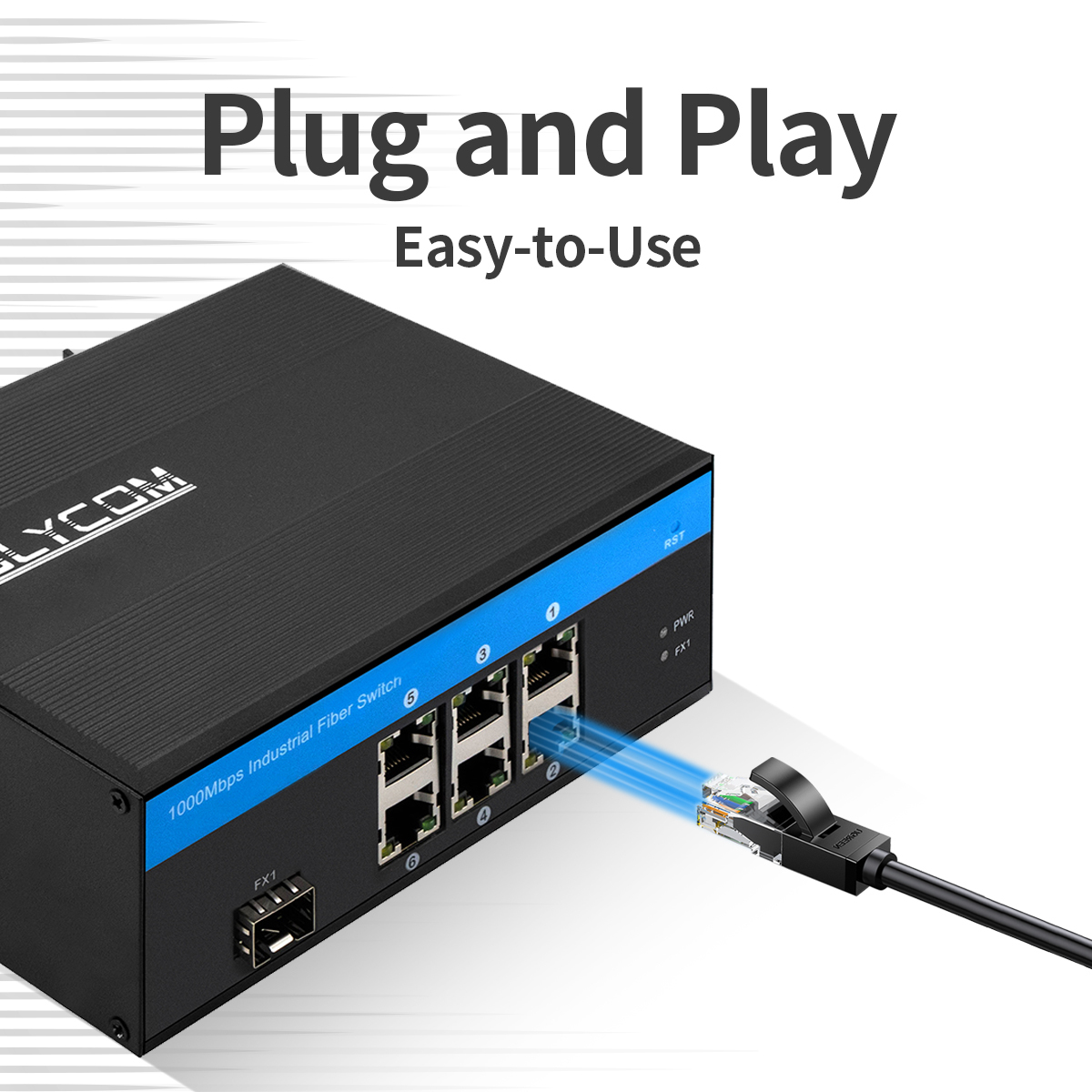

1. سوئیچ فیبر گیگابیتی صنعتی IM-FS280GE یک راه حل اترنت مقاوم و plug-and-play است که برای عملکرد قابل اطمینان در محیط های صنعتی خشن طراحی شده است.
2. با داشتن 2 پورت فیبر SFP گیگابیتی و 8 پورت اترنت مسی گیگابیتی، ادغام یکپارچه لینک های فیبر از راه دور با اتصال دستگاه های لبه با چگالی بالا را امکان پذیر می کند.
3. IM-FS280GE که بر اساس معماری سوئیچینگ درجه صنعتی با مکانیسم store-and-forward ساخته شده است، انتقال داده پایدار و عملکرد ثابت را تحت بارهای سنگین شبکه تضمین می کند. ورودی برق DC با محدوده وسیع (DC12V–DC52V) و محافظت از قطبیت معکوس، قابلیت اطمینان سیستم را در استقرار های حیاتی افزایش می دهد.
4. با محدوده دمای عملیاتی وسیع از -40 درجه سانتیگراد تا 75 درجه سانتیگراد، محفظه فلزی تقویت شده و محافظت EMC صنعتی، این سوئیچ برای کابینت های بیرونی، کف کارخانه ها و نصب های بدون مراقبت که در آن پایداری طولانی مدت ضروری است، مناسب است.
داده های فنی سوئیچ فیبر صنعتی
|
نام محصول
|
سوئیچ فیبر صنعتی 10/100/1000 مگابیت بر ثانیه (2F+8TP)
|
|
شماره مدل
|
IM-FS280GE
|
|
پورت
|
2x1000M SFP فیبر
SM: 1310nm/1550nm، 20Km; 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km; 850nm، 500 متر
8x10/100/1000M UTP RJ45 (پشتیبانی از حسگر خودکار MDI/MDIX)
1x6-PIN ترمینال بلوک برق
|
|
پروتکل
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
تاخیر ارسال:<10us
پهنای باند سیستم: 20 گیگابیت بر ثانیه (بدون ترافیک)
نرخ ارسال: 14.88 مگابیت بر ثانیه
MAC: 4K
اندازه بافر بسته: 1.75 مگابایت
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ دار (≤100 متر)
|
|
LED ها
|
برق، فیبر، شبکه، PoE
PWR: برق
فیبر: FX1، FX2
روشن: انتقال عادی است
خاموش: انتقال عادی نیست (ماژول نوری معیوب یا قطع شده)
نارنجی مسی: نشانگر PoE
روشن: PoE در حال کار است
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
سبز مسی: نشانگر سرعت
روشن: سرعت انتقال 1000 مگابیت بر ثانیه است
چشمک زن: در حال انتقال
خاموش: قطع شده یا سرعت کار 10/100 مگابیت بر ثانیه است
|
|
مصرف برق
|
بار کامل بدون PoE ≤5W
|
|
منبع تغذیه
|
ورودی DC12V~DC52V اضافی، معمولاً DC12V/DC24V/DC48V
اتصال معکوس: پشتیبانی
|
|
محیط
|
دمای کار: -40 درجه سانتیگراد～75 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد～85 درجه سانتیگراد
رطوبت کاری: 10%～90%، غیر متراکم
رطوبت ذخیره سازی: 10%～95%، غیر متراکم
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV هوا، ±6KV تماس
EFT: IEC61000-4-4، عمومی ±6KV
Surge: IEC61000-4-5، دیفرانسیل ±2KV، مشترک±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موجدار، سطح درجه IP40
ابعاد: 158*115*60 میلی متر

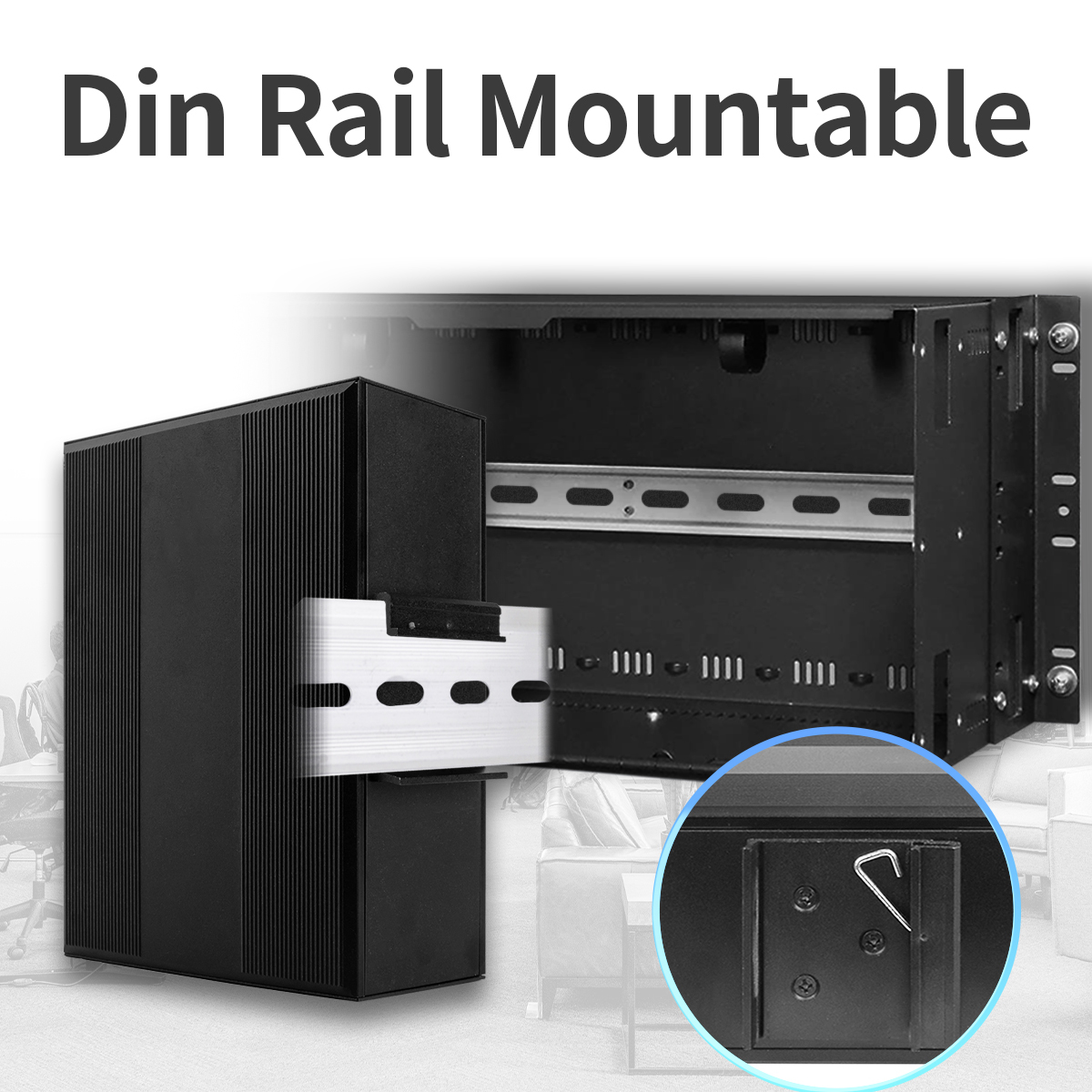

روش نصب: نصب روی ریل Din/دیواری
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (خالص/ناخالص)
|
|
گارانتی
|
3 سال، پشتیبانی فنی مادام العمر
|
3. کاربرد
IM-FS280GE به طور گسترده در شبکه های صنعتی و زیرساختی که در آن قابلیت اطمینان، مسافت و انعطاف پذیری محیطی حیاتی است، از جمله موارد زیر استفاده می شود:
- سیستم های نظارت تصویری و امنیتی IP
- شرکت های برق و شبکه های SCADA
- سیستم های راه آهن، مترو و حمل و نقل
- نیروگاه های بادی و زیرساخت های انرژی
- اتوماسیون کارخانه و خطوط مونتاژ
- سیستم های حمل و نقل هوشمند (ITS)
- تصفیه آب و نظارت بر فاضلاب
- محیط های نظامی و صنعتی خشن
4. ویژگی های کلیدی
اتصال فیبر و اترنت گیگابیتی
مجهز به 2× اسلات فیبر SFP 1000 مگابیت بر ثانیه و 8× پورت های RJ45 با حسگر خودکار 10/100/1000 مگابیت بر ثانیه، سوئیچ از توپولوژی های شبکه انعطاف پذیر پشتیبانی می کند و امکان انتقال فیبر از راه دور و دسترسی مسی با سرعت بالا را در لبه فراهم می کند.
قابلیت اطمینان درجه صنعتی
IM-FS280GE که برای عملکرد مداوم در محیط های شدید طراحی شده است، از عملکرد -40 درجه سانتیگراد تا 75 درجه سانتیگراد پشتیبانی می کند، دارای محفظه فلزی موجدار است و محافظت از نوسانات اترنت 6 کیلو ولت را ارائه می دهد و آن را برای کاربردهای صنعتی و بیرونی ایده آل می کند.
عملکرد پایدار و سوئیچینگ کارآمد
ساختار سوئیچینگ غیر مسدود کننده، تاخیر ارسال کم و بافر بسته کافی، جریان داده روان را برای برنامه های کاربردی با پهنای باند فشرده مانند پخش ویدئو و نظارت در زمان واقعی تضمین می کند.
ورودی برق انعطاف پذیر برای سیستم های صنعتی
از ورودی های برق DC اضافی که معمولاً در سیستم های کنترل صنعتی (12 ولت / 24 ولت / 48 ولت) استفاده می شود، پشتیبانی می کند و زمان کارکرد شبکه را بهبود می بخشد و ادغام برق را ساده می کند.
نصب آسان و انطباق
گزینه های نصب روی ریل DIN یا دیوار امکان استقرار سریع در کابینت های کنترل را فراهم می کند. این دستگاه با استانداردهای CE و FCC مطابقت دارد و الزامات شبکه های صنعتی جهانی را برآورده می کند.
5. لوازم جانبی
|
ماژول نوری صنعتی
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
منبع تغذیه DIN صنعتی
|
|
IM-DAC220/DC12V1.67A
|
AC220V به DC12V1.67A، -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V به DC24V1A، -30℃～70℃
|
سوالات متداول
1، بر اساس چه تراشه ای است؟
Olycom: Realtek
2، آیا می توانم آن را سفارشی کنم؟
Olycom: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول (کیت نصب، ترمینال بلوک برق و غیره) پشتیبانی می کنیم.
3، آیا مدیریت می شود؟
Olycom: خیر
این فقط plug-and-play ساده است، اما ما یک مدل مدیریت شده داریم (IM-FS280GM)
