Olycom 5 پورت صنعتی مدیریت PoE سوئیچ
مرور کلی
1. The IM-WP054GM Industrial Web-Managed PoE Switch is a compact yet powerful Gigabit Ethernet solution designed for industrial networks that require both intelligent management and reliable PoE power delivery.

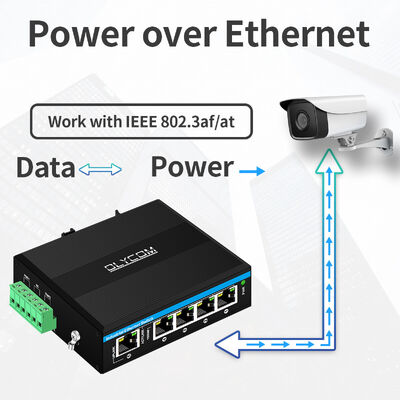

2این دستگاه دارای 5 پورت گیگابیت اترن است که از جمله 4 پورت IEEE 802.3af / at PoE است و انتقال داده ها و قدرت را از طریق یک کابل اترنت به دستگاه هایی مانند دوربین های IP، نقاط دسترسی بی سیم،و ترمینال های صنعتی.
3برای محیط های سخت طراحی شده، IM-WP054GM از PoE 48V فعال با بودجه کل قدرت تا 120W پشتیبانی می کند.تامین انرژی پایدار برای دستگاه های چندگانه در مسافت های تا 100 مترطراحی سخت افزاری درجه صنعتی آن، همراه با طیف گسترده ای از دمای عملیاتی از -40 °C تا 75 °C، آن را مناسب برای هر دو استفاده های صنعتی داخلی و خارجی می کند.
4با یک رابط مدیریت مبتنی بر وب، این سوئیچ کنترل و نظارت پیشرفته شبکه را ارائه می دهد، به یکپارچه سازان سیستم و اپراتورها کمک می کند تاو شبکه های مقیاس پذیر صنعتی اترنت.
5این یک راه حل ایده آل برای نظارت IP، باد، برق، PIS مترو، اتوماسیون مونتاژ، قدرت SCADA، تصفیه فاضلاب، فلزات، حمل و نقل هوشمند، حمل و نقل ریلی،صنایع نظامی و دیگر
مشخصات
|
نام محصول
|
10/100/1000Mbps سوئیچ Ethernet PoE مدیریت شده توسط وب صنعتی ((5TP)
|
|
شماره مدل
|
IM-WP054GM
|
|
بندر
|
5*10/100/1000M UTP RJ45
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 در 30W ((PoE +)
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 10Gbps ((غیر ترافیک جام)
نرخ انتقال: 14.88Mpps
مَک: 2K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
قدرت، شبکه
PWR: قدرت
رنگ نارنجی مس: شاخص سرعت
روشن:سرعت کار 1000Mbps است
خاموش: قطع یا سرعت کار 10/100Mbps است
رنگ سبز مس: شاخص لینک/عمل
روشن: انتقال نورماله
چشمک زدن: در انتقال
خاموش: انتقال نورمال نیست
|
|
منبع برق
|
ولتاژ ورودی اضافی: DC48V
اتصال معکوس: پشتیبانی
|
|
PoE
|
سیم کشی: 1/2 (V+) ، 3/6 (V-)
قدرت خروجی PoE واحد: 15.4W/30W (پورت 1 ~ 4)
کل بودجه PoE: 120W
فاصله PoE: 100 متر
ولتاژ خروجی PoE: DC48V، PoE فعال
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 114*93*35 میلی متر
روش نصب: نصب روی ریل و دیوار
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
ویژگی های کلیدی
انتقال PoE صنعتی مدیریت شده
ارائه 5 × 10/100/1000Mbps خود سنجی پورت های RJ45، با پشتیبانی PoE / PoE + در پورت های 1 ′′ 4، به طور خودکار تشخیص دستگاه های متصل شده و ارائه تا 30W در هر پورت مطابق IEEE 802.3f/at استاندارد ها.
قابلیت های مدیریت وب پیشرفته
از مجموعه ای جامع از ویژگی های مدیریت لایه 2 پشتیبانی می کند، از جمله VLAN، QoS، IGMP Snooping، Link Aggregation، RSTP، Loop Protection، Port Mirroring، کنترل پهنای باند و SNMP،امکان کنترل دقیق ترافیک و بهینه سازی شبکه.
قابلیت اطمینان بالا در محیط های خشن
این سوئیچ با یک محفظه فلزی IP40، حفاظت از EMC صنعتی و محافظت از افزایش 6KV Ethernet ساخته شده است و عملکرد پایدار را در محیط های پر سر و صدا و فضای باز تضمین می کند.
طراحی انرژی صنعتی
از ورودی برق DC48V اضافی با محافظت قطب معکوس استفاده می کند، با سیستم های رایج برق صنعتی هماهنگ می شود و زمان عملکرد شبکه را در برنامه های حیاتی افزایش می دهد.
نصب فشرده و انعطاف پذیر
فاکتور فرم فشرده پشتیبانی از نصب DIN-rail یا دیوار، باعث می شود نصب آن در کابینت های کنترل، محفظه های کنار جاده یا پانل های صنعتی محدود به فضا آسان باشد.
رابط کاربری WEB
درخواست
- سیستم های نظارتی و امنیتی مالکیت
- اتوماسیون کارخانه و شبکه های کنترل صنعتی
- خدمات برق و سیستم های SCADA
- سیستم های PIS راه آهن، مترو و مترو
- سیستم های حمل و نقل هوشمند (ITS)
- زیرساخت های انرژی باد
- تصفیه آب و نظارت بر فاضلاب
- دسترسی بی سیم بیرونی و شبکه های لبه ای
اطلاعات بسته بندی
يک پي سي سوئيچ
راهنماي کاربری 1pc
لوازم جانبی ((DIN ریل براکت، منبع برق، کابل شبکه و غیره) در جعبه بسته بندی شامل نمی شوند، لطفا آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل
اندازه محصول: 11.4*9.3*3.5 سانتی متر
اندازه جعبه داخلی: 23*16.5*5.8 سانتی متر
وزن محصول: 0.35kg
وزن بسته بندی: 0.45kg
اندازه جعبه اصلی: 67*33*47 سانتی متر
مقدار بسته بندی: 40pcs
وزن بسته بندی: 20 کیلوگرم
اطلاعات سفارش
|
IM-WS050GE
|
سوئیچ صنعتی اترنت
5*100/1000M، غیر مدیریت شده، غیر PoE، DC12V ~ DC52V ورودی دوگانه
ایده آل در شبکه خودرو یا سیستم اتوماسیون صنعتی
|
|
IM-WP054GE
|
سوئیچ PoE صنعتی
5*100/1000M، غیر مدیریت شده، PoE af / at برای پورت 1 ~ 4، بودجه 120W
DC48V ~ DC52V ورودی دوگانه
در سي سي تي سي امنيتي مناسب است
|
|
IM-WP054BGE
|
سوئیچ PoE صنعتی
5*100/1000M، غیر مدیریت شده، PoE af / at برای پورت 1 ~ 4، بودجه 120W
DC12V ~ DC48V ورودی دوگانه، با تقویت کننده قدرت داخلی
ایده آل در شبکه خودرو یا سیستم انرژی خورشیدی
|
|
IM-WPD054GE
|
سوئیچ PoE صنعتی
5*100/1000M، غیر مدیریت شده، پورت 1*PD ((30W/60W/90W) + PoE af/at برای پورت 1 ~ 4، نیازی به استفاده از منبع برق اضافی نیست
در سي سي تي سي امنيتي مناسب است
|
|
IM-WS050GM
|
سوئیچ مدیریت شده وب صنعتی
5*100M/1000M، مدیریت وب ((QoS، VLAN و غیره) ، غیر PoE
DC12V ~ DC52V ورودی دوگانه
ایده آل برای سیستم های اتوماسیون صنعتی
|
|
IM-WP054GM
|
سوئیچ PoE مدیریت شده وب صنعتی
5*100M/1000M، مدیریت وب ((QoS، VLAN و غیره)
PoE از طریق پورت 1 ~ 4، بودجه 120W، DC48V ~ DC52V ورودی دوگانه
ایده آل برای سیستم های اتوماسیون صنعتی
|
