ویژگی های کلیدی
1. معماری فیبر چند گیگابیتی و مسی گیگابیتی
دوازده پورت RJ45 با سرعت 10/100/1000 مگابیت بر ثانیه، اتصال دسترسی انعطاف پذیری را فراهم می کند، در حالی که چهار اسلات SFP/SFP+ از سرعت های تا 10 گیگابیت بر ثانیه پشتیبانی می کنند و تجمیع روان از کف کارخانه تا ستون فقرات صنعتی را امکان پذیر می سازد.
2. TSN پیشرفته برای اترنت قطعی
پشتیبانی کامل از استانداردهای کلیدی TSN مانند همگام سازی زمان IEEE 802.1AS، شکل دهی زمان آگاه 802.1Qbv، پیش دستی فریم 802.1Qbu و افزونگی بدون درز 802.1CB، تأخیر فوق العاده کم، کنترل لرزش و عدم از دست رفتن بسته را برای ترافیک حیاتی تضمین می کند.
3. همگام سازی زمان با دقت بالا
IEEE 1588v2 PTP و SyncE یکپارچه، توزیع ساعت دقیقی را در تمام پورت ها فراهم می کند و از پروفایل های مورد استفاده در اتوماسیون صنعتی، سیستم های قدرت و شبکه های حمل و نقل پشتیبانی می کند.
4. مسیریابی لایه 3 و افزونگی صنعتی
مدیریت کامل لایه 3 با مسیریابی IPv4/IPv6 (RIP، OSPF) طراحی شبکه مقیاس پذیر را امکان پذیر می کند، در حالی که پشتیبانی از ERPSv2، MRP، RSTP، MSTP و بازیابی زیر 50 میلی ثانیه در برابر خرابی های پیوند و گره محافظت می کند.
5. قدرت و حفاظت درجه صنعتی
ورودی های برق اضافی دوگانه DC 9–56V با رله هشدار، عملکرد مداوم را تضمین می کند. حفاظت پیشرفته در برابر نوسانات و ESD از سوئیچ در محیط های پر سر و صدا الکتریکی محافظت می کند.
6. امنیت و مدیریت جامع
امنیت در سطح سازمانی از جمله ACL ها، 802.1X، RADIUS، TACACS+، همراه با مدیریت انعطاف پذیر از طریق وب، CLI، SNMP، SSH، سوئیچ را برای همگرایی OT و IT مناسب می کند.
7. طراحی مقاوم و کم فضا
محفظه آلومینیومی IP40 فشرده با نصب DIN-rail و دیواری، نصب آسان در کابینت های کنترل، پست ها و محفظه های کنار جاده را امکان پذیر می کند.
مشخصات
|
مشخصات سوئیچینگ
|
|
نام محصول
|
سوئیچ فیبر صنعتی مدیریت شده 1G/2.5G/5G/10G (4F+12TP)
|
|
شماره مدل
|
IM-FS4X1200GW
|
|
پورت مسی
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
پورت SFP/SFP+
|
4*1/2.5/5/10G اسلات SFP/SFP+
سازگار با فرستنده و گیرنده نوری 100BASE-FX،1000BASE-SX/LX/BX،2500BASE-X،5000BASE-X SFP و 10GBASE SR/LR SFP+
|
|
کنسول
|
1xRJ45-to-RS232 پورت سریال (115200,8,N,1)
|
|
دکمه بازنشانی
|
＜5 ثانیه: راه اندازی مجدد سیستم
＞ 5 ثانیه: پیش فرض کارخانه
|
|

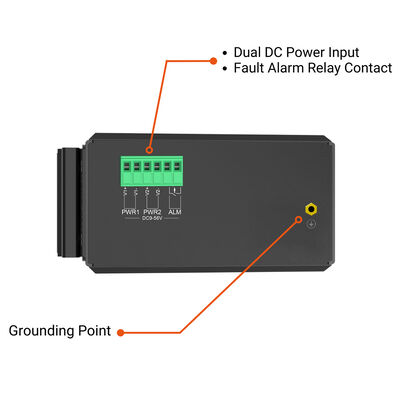

کانکتور
|
بلوک ترمینال قابل جابجایی 6 پین برای ورودی برق
پین 1-2 برای برق 1، پین 3-4 برای برق 2، پین 5-6 برای هشدار خطا
|
|
هشدار
|
یک خروجی رله برای قطع برق.
توانایی حمل جریان رله هشدار: 2A @ 24VDC
|
|
محفظه
|
محفظه آلومینیومی IP40
|
|

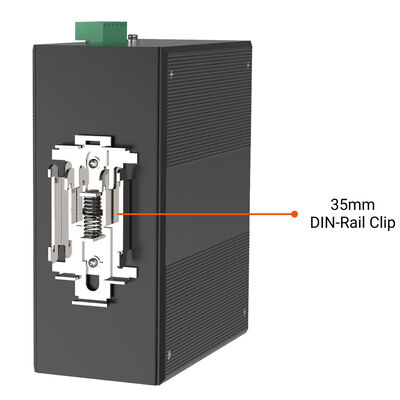

نصب و راه اندازی
|
نصب DIN-rail یا دیواری
|
|
ابعاد (WxDxH)
|
160mm x 132mm x 70mm
|
|
وزن
|
1100 گرم
|
|
مصرف برق
|
حداکثر 16.8 وات/57.3BTU (سیستم روشن)
حداکثر 38.2 وات/10.3BTU (بار کامل)
|
|
تخلیه الکترواستاتیک
|
تخلیه تماسی: ±8kV
تخلیه در هوا: ±15kV
حفاظت از نوسانات
منبع تغذیه: ±4kV
پورت RJ45: ±2kV
|
|
شاخص های LED
|
P1 (سبز)، P2 (سبز)، ALM (قرمز). RUN (سبز)
SFP: 1/2.5/5G (سبز)، 10G (سبز)
RJ45: 10/100M (سبز)، 1000M (سبز)
|
ویژگی های نرم افزار
|
مشخصات سوئیچینگ
|
|
معماری سوئیچ
|
ذخیره و ارسال
|
|
ساختار سوئیچ
|
64 گیگابیت بر ثانیه/بدون مسدود کردن
|
|
جدول آدرس
|
32K ورودی، یادگیری و پیری آدرس های منبع خودکار
|
|
بافر داده
|
32 مگابیت
|
|
فریم جامبو
|
10K بایت
|
|
کنترل جریان
|
فریم مکث IEEE 802.3x برای دوبلکس کامل
فشار برگشتی برای نیمه دوبلکس
|
|
عملکرد لایه 3
|
|
رابط های IP
|
حداکثر 128 رابط VLAN
|
|
جدول مسیریابی
|
حداکثر 512 ورودی مسیر استاتیک
حداکثر 3072 ورودی جدول مسیریابی
|
|
پروتکل مسیریابی
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
مسیریابی استاتیک سخت افزاری IPv4
مسیریابی استاتیک سخت افزاری IPv6
|
|
عملکرد لایه 2
|
|
پیکربندی پورت
|
غیرفعال/فعال کردن پورت
انتخاب حالت دوبلکس کامل و نیمه دوبلکس 10/100/1000 مگابیت بر ثانیه با مذاکره خودکار
غیرفعال/فعال کردن کنترل جریان
کنترل قابلیت پیوند پورت
|
|
وضعیت پورت
|
نمایش سرعت، حالت دوبلکس، وضعیت پیوند، وضعیت کنترل جریان، وضعیت مذاکره خودکار، وضعیت ترانک هر پورت
|
|
آینه سازی پورت
|
TX/RX/هر دو
مانیتور چند به 1
آینه - آنالایزر پورت سوئیچ شده از راه دور (Cisco RSPAN)
پشتیبانی از حداکثر 5 جلسه
|
|
VLAN
|
IEEE 802.1Q VLAN برچسب گذاری شده
IEEE 802.1ad Q-in-Q تونل زنی
VLAN خصوصی
VLAN مبتنی بر MAC
ترجمه VLAN
VLAN مبتنی بر پروتکل VCL
VLAN صوتی
MVR (ثبت نام VLAN چندپخشی)، MVRP (پروتکل ثبت نام VLAN چندگانه
GVRP
حداکثر 4K گروه VLAN، از 4095 شناسه VLAN
|
|
تجمع پیوند
|
IEEE 802.3ad LACP/ترانک استاتیک
8 گروه ترانک با 16 پورت در هر گروه ترانک
|
|
پروتکل درختی
|
IEEE 802.1D پروتکل درختی
IEEE 802.1w پروتکل درختی سریع
IEEE 802.1s پروتکل درختی چندگانه
پشتیبانی از 7 نمونه MSTP
BPDU Guard، فیلتر BPDU و BPDU شفاف
Root Guard
|
|
IGMP Snooping
|
IPv4 IGMP (v1/v2/v3) snooping
پشتیبانی از حالت querier IPv4 IGMP
پشتیبانی از 255 گروه IGMP
|
|
MLD Snooping
|
IPv6 MLD (v1/v2) snooping
پشتیبانی از حالت querier IPv6
پشتیبانی از 255 گروه MLD
|
|
کنترل پهنای باند
|
کنترل پهنای باند در هر پورت
ورودی: 10 کیلوبیت بر ثانیه ~ 13128 مگابیت بر ثانیه
خروجی: 10 کیلوبیت بر ثانیه ~ 13128 مگابیت بر ثانیه
|
|
حلقه، افزونگی، حفاظت
|
پروتکل APS (1+1، حالت 1:1)
MRP (پروتکل افزونگی رسانه)
ITU-T G.8032 ERPSv2
زمان بازیابی＜10ms @ 3 گره
زمان بازیابی＜50ms @ 16 گره
پشتیبانی از حلقه اصلی و فرعی
|
|
کشف و نظارت
|
UPnP (Plug and Play جهانی)
LLDP
LLDP-MED
UDLD (تشخیص پیوند یک طرفه)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag مدیریت خطای اتصال (CFM)
|
|
همگام سازی
|
IEEE 1588v2 PTP (پروتکل زمان دقیق)
PTP Master
PTP Slave
ساعت مرزی
ساعت شفاف همتا به همتا
ساعت شفاف سرتاسری
پروفایل: 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
طبقه بندی ترافیک مبتنی بر، اولویت سخت و WRR
اولویت 8 سطحی برای سوئیچینگ
شماره پورت
اولویت 802.1p
برچسب VLAN 802.1Q
فیلد DSCP/ToS در بسته IP
|
|
شبکه سازی حساس به زمان
پروتکل ها
|
همگام سازی زمان با دقت بالا
IEEE1588 (Time Stamping)
پروفایل پیش فرض 802.1AS-Rev gPTP
شکل دهنده ها
802.1Qbv (زمانبندی آگاه از زمان)
802.1Qch (صف بندی و ارسال چرخه ای)
TSN Stream Policing
802.1Qci (فیلتر و پلیسینگ در هر جریان)
افزونگی
802.1CB (تکثیر و حذف فریم برای افزونگی برای افزونگی بدون درز)
کاهش تاخیر
IEEE 802.1Qbu Frame Preemption
|
|
عملکرد امنیتی
|
|
لیست کنترل دسترسی
|
ACL مبتنی بر IP/ACL مبتنی بر MAC
ACL بر اساس:
آدرس MAC
آدرس IP
نوع پروتکل
شناسه VLAN
DSCP
اولویت 802.1q
حداکثر 512 ورودی
|
|
امنیت
|
امنیت پورت
محافظ منبع IP، حداکثر 512 ورودی
بازرسی ARP پویا، حداکثر 1K ورودی
کنترل اختیارات خط فرمان بر اساس سطح کاربر
آدرس MAC استاتیک، حداکثر 64 ورودی
|
|
AAA
|
کلاینت RADIUS
کلاینت TACACS+
|
|
کنترل دسترسی به شبکه
|
IEEE 802.1x کنترل دسترسی به شبکه مبتنی بر پورت
احراز هویت مبتنی بر MAC
احراز هویت محلی/RADIUS
|
|
مدیریت
|
|
رابط های مدیریت پایه
|
کنسول؛ Telnet؛ مرورگر وب؛ SNMPv1,v2c
|
|
رابط های مدیریت امن
|
SSHv2، TLSv1.2، SNMPv3
|
|
مدیریت سیستم
|
ارتقاء سیستم عامل توسط پروتکل HTTP از طریق شبکه اترنت
آپلود/دانلود پیکربندی از طریق HTTP
Syslog از راه دور
System Log
NTP
Firo NMS
|
|
SNMP MIB ها
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (گروه 1,2,3 و 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
مقررات و گارانتی
|
|
ایمنی
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Class A, CISPR 32 FCC Part 15B Class A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surge) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
ضربه
|
IEC 60068-2-27
|
|
سقوط آزاد
|
IEC 60068-2-32
|
|
لرزش
|
IEC 60068-2-6
|
|
محیطی
|
RoHS
|
|
انطباق با استانداردها
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x کنترل جریان و فشار برگشتی
IEEE 802.3ad ترانک پورت با LACP
IEEE 802.1D پروتکل درختی
IEEE 802.1w پروتکل درختی سریع
IEEE 802.1s پروتکل درختی چندگانه
IEEE 802.1p Class of Service
IEEE 802.1Q برچسب گذاری VLAN
IEEE 802.1X کنترل شبکه احراز هویت پورت
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag مدیریت خطای اتصال (CFM)
IEEE 802.1AS زمان بندی و همگام سازی برای برنامه های حساس به زمان
IEEE 802.1Qbu Frame Preemption
IEEE 802.1Qci فیلتر و پلیسینگ در هر جریان (PSFP)
IEEE 802.1Qbv پیشرفت هایی برای ترافیک برنامه ریزی شده
IEEE 802.1CB تکثیر و حذف فریم برای قابلیت اطمینان (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Ring
|
|
گارانتی
|
3 سال
|
|
محیط
|
|
دمای عملیاتی
|
-40 ℃ تا +75℃
|
|
دمای ذخیره سازی
|
-40 ℃ تا +85℃
|
|
رطوبت
|
5 تا 95٪ (غیر متراکم)
|
|
لیست بسته
|
|
دستگاه
|
1x سوئیچ اترنت صنعتی
|
|
کابل
|
1xDB9 ماده به RJ45
|
|
کیت نصب
|
1x گیره DIN-Rail
2x کیت نصب دیواری
|
|
مستندات
|
1 x دفترچه راهنما
1 x کارت گارانتی
|
مقدمه
این نیروگاه از فناوری شبکه سازی حساس به زمان (TSN) همراه با پروتکل زمان دقیق IEEE 1588 (PTPv2) برای همگام سازی زمان بی عیب و نقص در تمام پورت ها استفاده می کند - اطمینان از اینکه هر عملیات به طور یکپارچه و هماهنگ اجرا می شود.
IM-FS4X1200GW بدون زحمت از استانداردهای TSN IEEE که برای یک راه حل ارتباطی بلادرنگ کامل ضروری هستند، پشتیبانی می کند که در هر نوبت از انتظارات فراتر می رود.
از استفاده از پروفایل فوق العاده IEEE 802.1AS-REV برای همگام سازی زمان بی نظیر گرفته تا بهره برداری از قدرت IEEE 802.1Qbv Enhancements for Scheduled Traffic و IEEE 802.1Qbu Frame Preemption برای بهینه سازی راندمان انتقال داده ها؛ این سوئیچ همه چیز را پوشش می دهد!
و اجازه ندهید در مورد مهارت های آن در رسیدگی به داده های حیاتی به لطف ویژگی هایی مانند Interspersing Express Traffic (IET) نوآورانه ارائه شده توسط IEEE 802.3br و قابلیت های فیلتر و پلیسینگ در هر جریان ارائه شده توسط IEEE 802.1Qci - فراموش کنیم - که قابلیت اطمینان یکپارچه را حتی در طول عملیات های پر تقاضا امکان پذیر می کند!
کاربرد
1. اتوماسیون صنعتی و شبکه های کارخانه
ایده آل برای خطوط تولید فعال شده با TSN، روباتیک، کنترل حرکت و سیستم های دید ماشینی که به عملکرد اترنت قطعی نیاز دارند.
2. زیرساخت های برق و انرژی
مناسب برای پست ها، شبکه های هوشمند و سیستم های SCADA که در آن همگام سازی زمان دقیق و در دسترس بودن بالا ضروری است.
3. سیستم های حمل و نقل و ریلی
پشتیبانی از سیگنالینگ، ارتباطات داخلی و شبکه های کنترلی در راه آهن، مترو و سیستم های حمل و نقل هوشمند.
4. کنترل فرآیند و زیرساخت های حیاتی
سوئیچ ستون فقرات و تجمیع قابل اعتماد برای نفت و گاز، متالورژی، تصفیه آب و سایر صنایع فرآیند پیوسته.
5. شبکه های همگرا OT / IT
اتصال امن و مدیریت شده بین فناوری عملیاتی و شبکه های سازمانی را در حالی که تضمین های بلادرنگ را حفظ می کند، فعال می کند.
