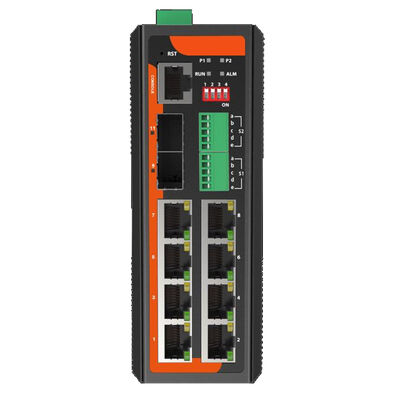

Olycom Serial over Ethernet PoE فايبر سوئيچ
ویژگی های کلیدی
1. ادغام سریال به اترنت در یک دستگاه
رابط های RS-232 / RS-422 / RS-485 ساخته شده اجازه می دهد PLC ها، مترها، سنسورها و کنترل کننده های قدیمی به طور مستقیم از طریق شبکه های IP ارتباط برقرار کنند و نیاز به سرورهای دستگاه سریال خارجی را از بین ببرند.
2. گيگابيت PoE براي دستگاه هاي لبه اي
هشت پورت 10/100/1000Mbps RJ45 هم داده ها و هم قدرت را به دوربین های IP، ترمینال های صنعتی و کنترل کننده ها می رسانند.با تشخیص هوشمند PoE و بودجه کل قدرت بالا مناسب برای نصب میدان متراکم.
3. فايبر اپلينک براي انتقال دوربين و بدون سر و صدا
اسلات های SFP دو گیگابیت اتصال فیبر انعطاف پذیر را فراهم می کنند، دسترسی شبکه را گسترش می دهند و ارتباطات پایدار را در محیط های صنعتی الکتریکی سر و صدا تضمین می کنند.
4شبکه های مدیریت شده صنعتی L2+
ویژگی های پیشرفته لایه 2 + مانند VLAN ، QoS ، جمع آوری لینک ، STP / RSTP / MSTP و ERPSv2 ، توپولوژی های حلقه ای انعطاف پذیر و شبکه اضافی را با بازیابی سریع امکان پذیر می کند.
5. مدیریت امن و مقیاس پذیر
امنیت جامع از جمله احراز هویت 802.1X ، RADIUS ، ACL ها ، HTTPS ، SSH و SNMPv3 ، عملکرد ایمن را در شبکه های متقابل OT و IT تضمین می کند. گزینه های مدیریت متعدد از طریق Web GUI ، CLI ، SNMP,و Cloud/MQTT پیاده سازی و نگهداری را ساده می کنند.
6طراحی صنعتی محکم و بدون فن
محفظه آلومینیوم IP40 فشرده، خنک کننده بدون فن و نصب DIN-rail یا دیوار اجازه می دهد تا کار خاموش و بدون نگهداری در کابینت های کنترل و محفظه های بیرونی انجام شود.
7.معماری انرژی قابل اعتماد
دو ورودی برق اضافی 48V56V DC با خروجی رله هشدار در برابر شکست برق و خط های خطی محافظت می کنند و عملکرد مداوم را در برنامه های مهم ماموریت تضمین می کنند.
داده های فنی
|
شماره مدل
|
IM-FSP288GW
|
|
رابط اترینت
|
|
بندر
|
8x10/100/1000Base-T ((X) Ports ((RJ45 کانکتور)
2x100/1000Base-FX (SFP Slots)
2x RS485/422/232 ((ترمینال سریال 5 پین)
|
|
حالت پورت ((Tx)
|
سرعت مذاکره اتوماتیک
حالت کامل/نصف دوپلکس
اتصال اتوماتیک MDI/MDI-X
|
|
استانداردها
|
IEEE 802.3 برای 10BaseT
IEEE 802.3u برای 100BaseT ((X) و 100BaseFX
IEEE 802.3ab برای 1000BaseT ((X)
IEEE 802.3z برای 1000BaseSX/LX/LHX/ZX
IEEE 802.3x برای کنترل جریان
IEEE 802.1D-2004 برای پروتکل Spanning Tree
IEEE 802.1w برای پروتکل درخت سریع
IEEE 802.1s برای پروتکل درخت چندگانه
IEEE 802.1p برای کلاس خدمات
IEEE 802.1Q برای برچسب گذاری VLAN
IEEE 802.1X برای احراز هویت
IEEE 802.3ad برای پورت ترنک با LACP
|
|
اندازه ی پوشه ی بسته
|
4 مگابيت
|
|
اندازه جدول آدرس MAC
|
8K
|
|
حداکثر طول بسته
|
تا 10 هزار
|
|
محدوده شناسه VLAN
|
VID 1 تا 4094
|
|
گروه های IGMP
|
2048
|
|
حداکثر تعداد VLAN ها
|
64
|
|
حالت انتقال
|
ذخیره سازی و انتقال (طریقه کامل / نیمه دوگانه)
|
|
اموال مبادله
|
زمان تاخیر: < 7μs
پهنای باند پس زمینه: 20Gbps؛ نرخ انتقال بسته: 14.88Mpps
|
|
رابط سریال
|
|
بندر
|
2x RS485/422/232
|
|
سیگنال ها
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na، b: Na، c:D+,d:D-, e:GND
|
|
نرخ بود
|
2400 تا 115200bps
|
|
ترمینال
|
ترمینال 5 پین
|
|
ظرفیت حمل
|
RS-485/422 از محیط نظرسنجی 128 نقطه پشتیبانی می کند
|
|
حرکت
|
RS-485 از تکنولوژی کنترل جریان داده خودکار استفاده می کند
|
|
حفاظت از رابط
|
RS-232 محافظت استاتیک 15KV
ولتاژ عایق 2KV، حفاظت الکتروستاتیک 15KV
|
|
لیست بسته بندی
|
|
دستگاه
|
1x سوئیچ Ethernet سریال صنعتی
|
|
کابل
|
1xDB9 زن به RJ45
|
|
کیت نصب
|

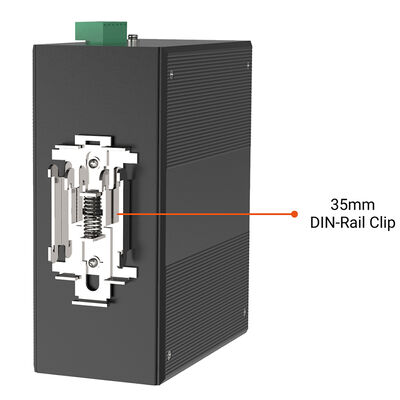

1x کلیپ DIN-Rail
2x کیت های نصب دیواری
|
|
مدارک
|
1 x راهنمای نصب سریع
1 x کارت گارانتی
1x اطلاعیه محصول
|
|
ویژگی های فیزیکی
|
|
مسکن
|
قاب آلومینیومی
|
|
رتبه بندی IP
|
IP40
|
|
ابعاد
|
138mm x 108mm x 49mm (L x W x H)
|
|
وزن
|
۶۸۰ گرم
|
|
دمای کار
|
-40°C~75°C (-40 تا 167 °F)
|
|
رطوبت عملیاتی
|
5٪ تا 90٪ (غیر منجمد)
|
|
دمای ذخیره سازی
|
-40°C~85°C (-40 تا 185 °F)
|
|
MTBF
|
1,043،909 ساعت @ Telcordia SR-332 استاندارد
|
|
انتشار گرما
|
۳۴ BTU/h
|
|
خنک کننده
|
خنک سازی منفعل، طراحی بدون فن
|
|
سطح سر و صدا
|
0dBA
|
|
مصرف برق
|
حداکثر 10 وات
|
|
ورودی های برق
|
2
|
|
ولتاژ ورودی
|
48-56VDC، ورودی های دوگانه اضافی
|
|
استاندارد POE
|
قدرت خروجی PoE واحد: 15.4W/30W ((پورت 1 ~ 8) ، 240W حداکثر بودجه POE
|
|
کانکتور
|
1 بلوک انتهای 6 تماس قابل جدا کردن
پین 1/2 برای قدرت 1، پین 3/4 برای قدرت 2، پین 5/6 برای هشدار خطا
|
|
حفاظت
|
حفاظت از جریان بیش از حد، حفاظت از قطب معکوس
|
|
امنیت
|
IEC/EN 62368-1
|
|
وام جهانی
|
EN55032 کلاس A، CISPR 32 FCC قسمت 15B کلاس A
|
|
نظام اقتصادی اروپا
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(افزایش) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
شوک
|
IEC 60068-2-27
|
|
سقوط آزاد
|
IEC 60068-2-32
|
|
ارتعاش
|
IEC 60068-2-6
|
|
محیط زیست
|
RoHS
|
|
تضمین
|
سه سال
|
ویژگی های نرم افزار
|
ویژگی های مدیریت
|
|
پروتکل های تخلیه
|
پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
|
|
پشتیبانی از چند پخش
|
از IGMP Snooping V1/V2/V3 پشتیبانی کنید، از GMRP، GVMP،802.1Q
|
|
VLAN
|
پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه
|
|
مدیریت زمان
|
SNTP
|
|
QOS
|
هدایت مجدد بر اساس جریان
محدودیت نرخ مبتنی بر جریان
فیلتر کردن بسته بر اساس جریان
8*صف های خروجی هر پورت 802.1p/DSCP
کیفیت خدمات متفاوت، علامت اولویت/تذکر
الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
|
|
ACL
|
ACL صادر کننده در بندر
ACL مبتنی بر پورت و VLAN
فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام.
ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، دامنه پورت TCP/UDP و VLAN، و غیره
|
|
نگهداری تشخیصی
|
پشتیبانی از انعکاس پورت، Syslog، Ping
|
|
عملکرد مدیریت
|
پشتیبانی از CLI,WEB,SNMPv1/v2/v3,سرور تلنت برای مدیریت,EEE,LLDP,سرور DHCP/مشتری ((IPv4/IPv6),Cloud/MQTT
|
|
مدیریت هشدار
|
پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
|
|
امنیت
|
حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0
پشتیبانی از DHCP Snooping، گزینه 82،802.1X دسترسی امنیتی
پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL،
پشتیبانی از DDOS، فیلتر / اتصال مبتنی بر پورت MAC، سیاهچاله های MAC، حفاظت از منبع IP، انزوا پورت، محدودیت سرعت پیام ARP
|
|
ویژگی های لایه 2+
|
مدیریت IPv4/IPv6، مسیر ثابت
|
شاخص LED
|
LED
|
دولت
|
توضیحات
|
|
PWR
(P1&P2)
|
در
|
برق در حال عرضه است
|
|
خاموش
|
برق در حال تامین نیست
|
|
اجرا
|
چشمک زدن
|
سیستم خوب کار میکنه
|
|
لینک/ACT
(۱- ۱۰)
|
در
|
اتصال بندر فعاله
|
|
چشمک زدن
|
داده های ارسال شده
|
|
خاموش
|
اتصال پورت فعال نیست
|
|
ALM
|
در
|
اطلاعات هشدار داره
|
|
خاموش
|
اطلاعات مربوط به هشدار وجود ندارد
|
DIP
|
سوئیچ DIP
|
دولت
|
توضیحات
|
|
# 1
|
در
|
RSTP غیرفعال است
|
|
خاموش
|
RSTP Enable ((Default) فعال کنید
|
|
شماره 2
|
در
|
فعال کردن پورت VLAN
|
|
خاموش
|
پورت VLAN غیرفعال (پیش فرض)
|
|
شماره 3
|
در
|
پورت SFP 100M است
|
|
خاموش
|
پورت SFP 100/1000M ((پیش فرض)
|
|
شماره 4
|
|
ذخایر عملکردی
|
توجه:
1. RSTP به حالت ON تغییر می کند، که نشان می دهد RSTP در حالت غیرفعال است.
2. VLAN به حالت ON تغییر می کند، که نشان می دهد VLAN فعال است. تمام پورت های LAN تنها می توانند با لینک های صعودی SFP ارتباط برقرار کنند وقتی این گزینه فعال است.
3. برای فعال کردن عملکرد DIP Switch در حالی که سوئیچ اترنت در حال کار است ، نیاز به راه اندازی مجدد سوئیچ اترنت پس از تنظیم سوئیچ DIP وجود دارد.
